Anhang 3 Rohrbördelung

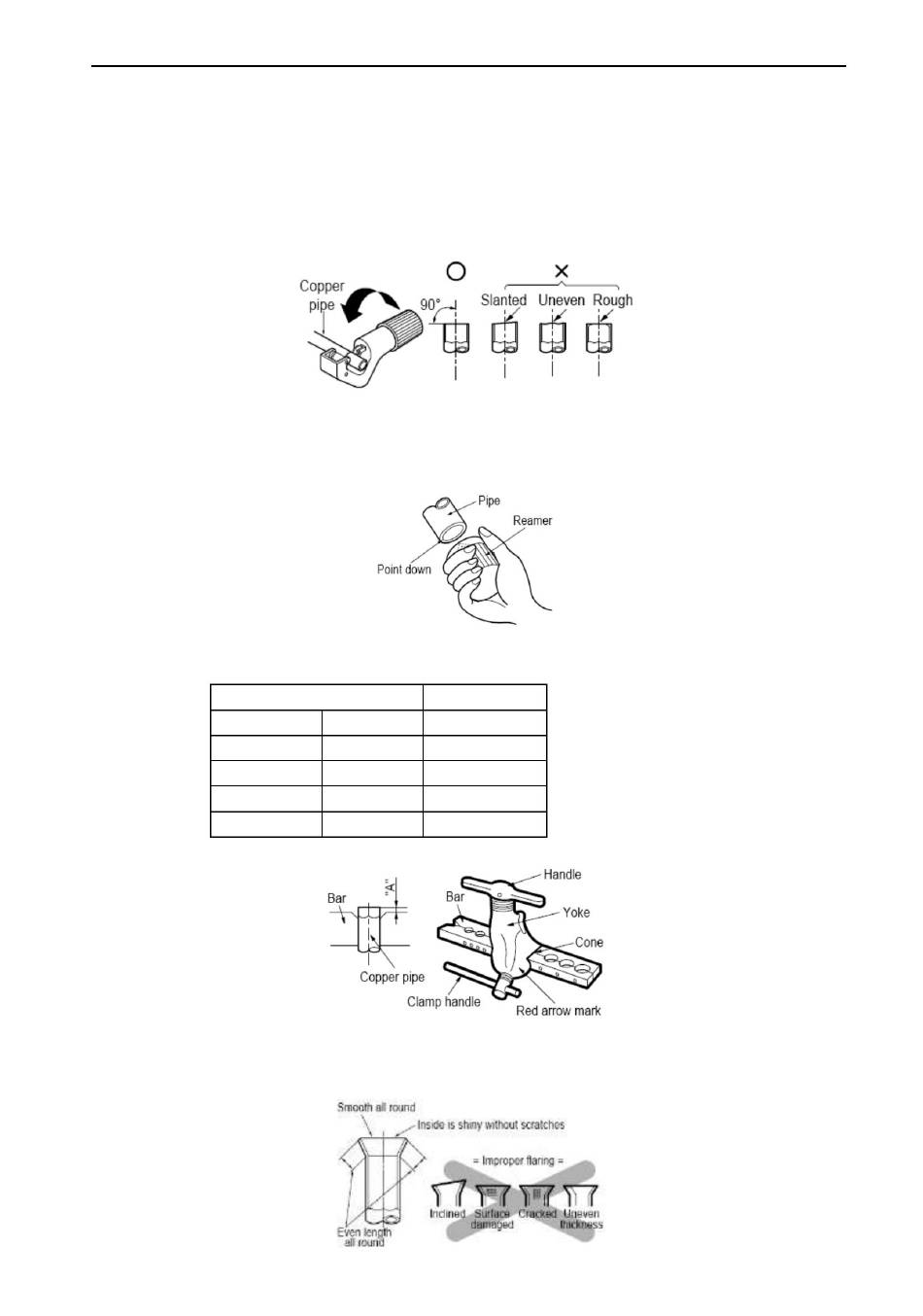

Die Hauptursache für Gaslecks sind fehlerhafte Abfackelarbeiten. Führen Sie die korrekten Bördelarbeiten wie folgt durch.
A. Schneiden Sie die Rohre und das Kabel ab.
1) Verwenden Sie das Rohrleitungsset oder die vor Ort gekauften Rohre.
2) Messen Sie den Abstand zwischen Innen- und Außengerät.
3) Schneiden Sie die Rohre etwas länger als die gemessene Distanz ab.
4) Schneiden Sie das Kabel 1,5 m länger als die Rohrlänge ab.
B. Gratentfernung
1) Entfernen Sie alle Grate vollständig aus dem geschnittenen Rohrquerschnitt.
2) Halten Sie das Ende des Kupferrohrs beim Entfernen von Graten nach unten gerichtet, um zu vermeiden, dass Grate in das Rohr fallen.
C. Bördelarbeiten •
Führen Sie die Bördelarbeiten mit dem Bördelwerkzeug wie unten gezeigt durch.
Halten Sie das Kupferrohr in der in der Tabelle oben angegebenen Abmessung fest in einer Matrize.
D. Überprüfen
1) Vergleichen Sie die ausgestellte Arbeit mit der Abbildung unten.
2) Wenn festgestellt wird, dass die Bördelung defekt ist, schneiden Sie den Bördelabschnitt ab und führen Sie die Bördelarbeiten erneut durch.
Wartungshandbuch für Klimaanlagen
Außendurchmesser
mm
Zoll
1/4
ø6,35
3/8
ø9,52
1/2
ø12,7
5/8
ø15,88
A
mm
1,0~1,3
0,8~1,0
0,5~0,8
0,5~0,8
77
