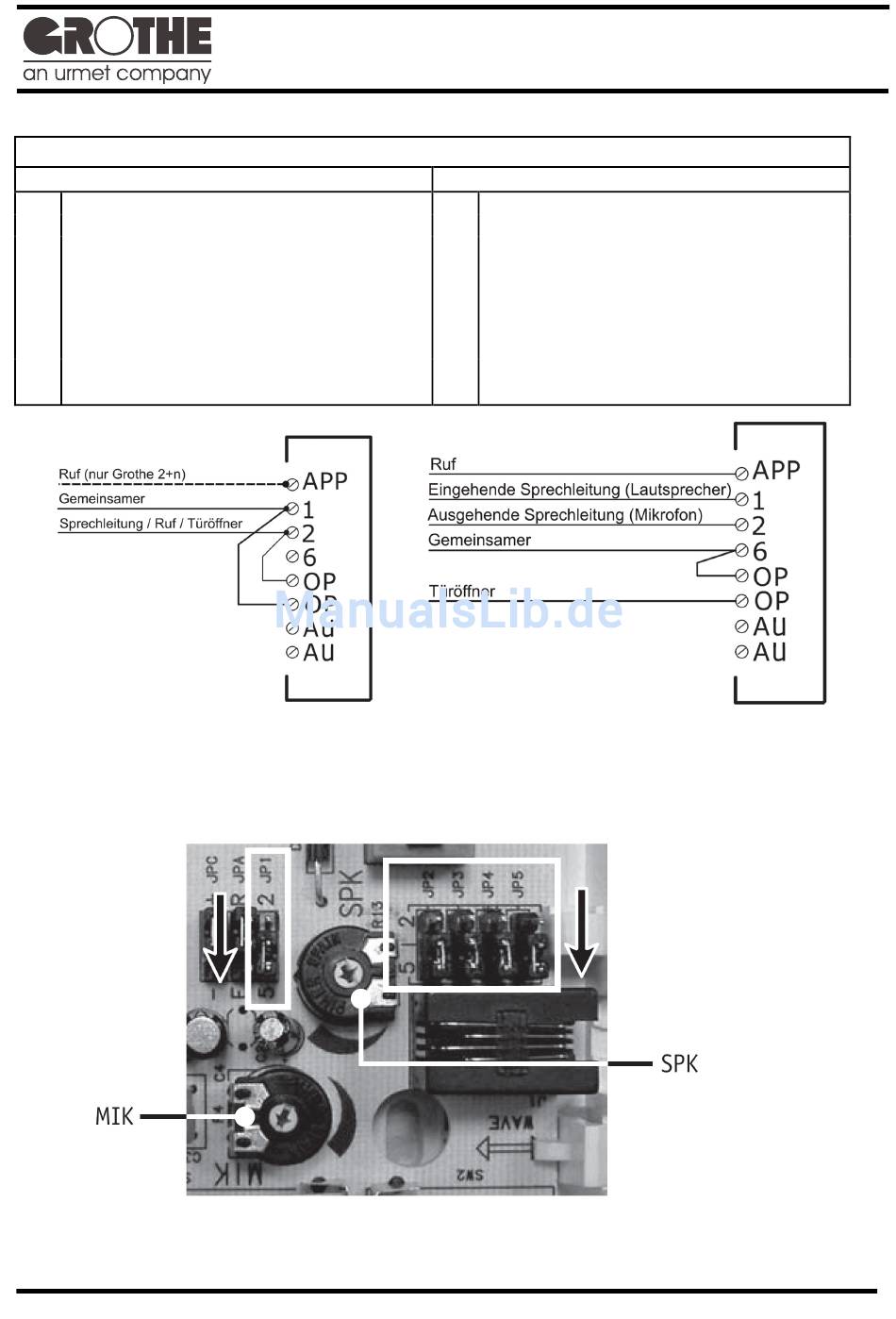

Anschlussbelegung in Zusammenhang mit dem System
2 Adern (1+n und 2+n)
APP Nicht angeschlossen / Ruf (nur Grothe 2+n)
1
Gemeinsamer
2
Sprechleitung / Ruf / Türöffner
6
Nicht angeschlossen
Zum Anschluss an Klemme 1 des
OP
Haustelefons
Zum Anschluss an Klemme 2 des
OP
Haustelefons
AU Potentialfreier Kontakt
AU Potentialfreier Kontakt
KONFIGURATION
4+n System
Für ein 4+n System müssen alle Steckbrücken JP1 bis JP5 auf Position „5" und JPC auf „+"gesteckt werden,
siehe auch Abbildung (Werkseinstellung):
Im Falle eines traditionellen Sprechsignals, die Lautstärkeregelung „MIK" und „SPK" wie in der Abbildung
dargestellt regulieren.
Im Falle eines elektronischen Sprechsignals die Lautstärkeregelung „SPK" im Uhrzeigersinn regulieren
5 Adern (4+n)
APP Anuf über Summer oder elektronischer Ruf
1
Eingehende Sprechleitung (Lautsprecher)
2
Ausgehende Sprechleitung (Mikrofon)
6
Gemeinsamer
Zum Anschluss an Klemme 6 des
OP
Haustelefons
OP Türöffner
AU Potentialfreier Kontakt
AU Potentialfreier Kontakt
