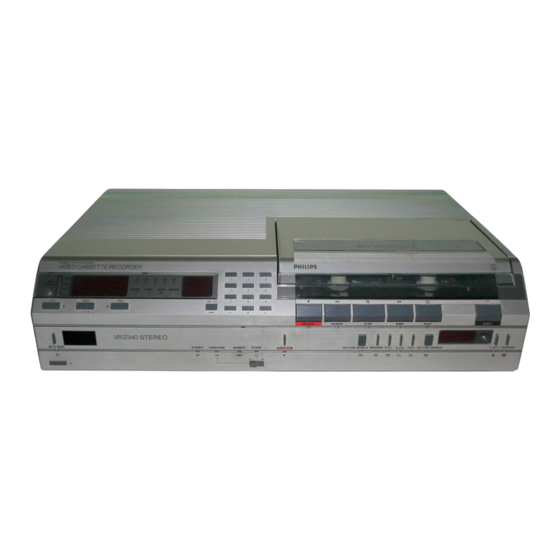

Philips VR2340 Service Manual

Stereo video cassette recorder VR 2340/c0
Service.
Service
Service
31858 AtS
Der VR2340/00 ist ein Stereo-Video-Cassetten-
Recorder mit Fernsehemptangsteil und elektronischer
Zeitsteuerung, geeignet fur dié Aufnahme und
Wiedergabe von Fernsehsignalen, die dem Standard
CCIR-PAL B.G. entsprechen.
Die Signale werden gemass dem V2000-VCR-Standard
auf das Band aufgezeichnet.
INHALTSVERZEICHNIS —
Kapitel
1 Photobild des Videorecorders .
Beschreibung der Bedienungsorgane und
Anschliisse
Technische Daten
Systemspezifikation
2 Mechanische Arbeitweise
3 Daten der mechanischen Bauteile
Hilfswerkzeuge
Abschirmmateria!
Explosionsansicht des Gehauses
Explosionsansicht des Laufwerks
Schmiervorschrift
4 Symbole
Blockschalibild
Verdrahtungsplan
5 Printfayouts
Prinzipschaltbilder
Elektrische Stucklisten
Messdaten
Einstellungen
Bei jeder Reparatur sind die geltencen Sicherheitsvorschriften zu
beachten. Der Original zustand des Gerats darf nicht verandert werden;
fiir Reparaturen sind Original-Ersatzteile zu verwenden.
Docu Pier elon feenniade Service Dokumentation Documentazione di Servizio Huoite- Ohije Manual de Servicio Manuel de Servicio
; _ Subject to modification
CD) 4822 726 13425
Printed in The Netherlands
