Montageanleitung ISP- Design Infrarotheizung
alle Modelle der
Breite 690 mm
ISP Design 350
ISP Design S 350
ISP Design 450
ISP Design 600
ISP Design S 600
ISP Design 750
ISP Design S 750
ISP Design 950

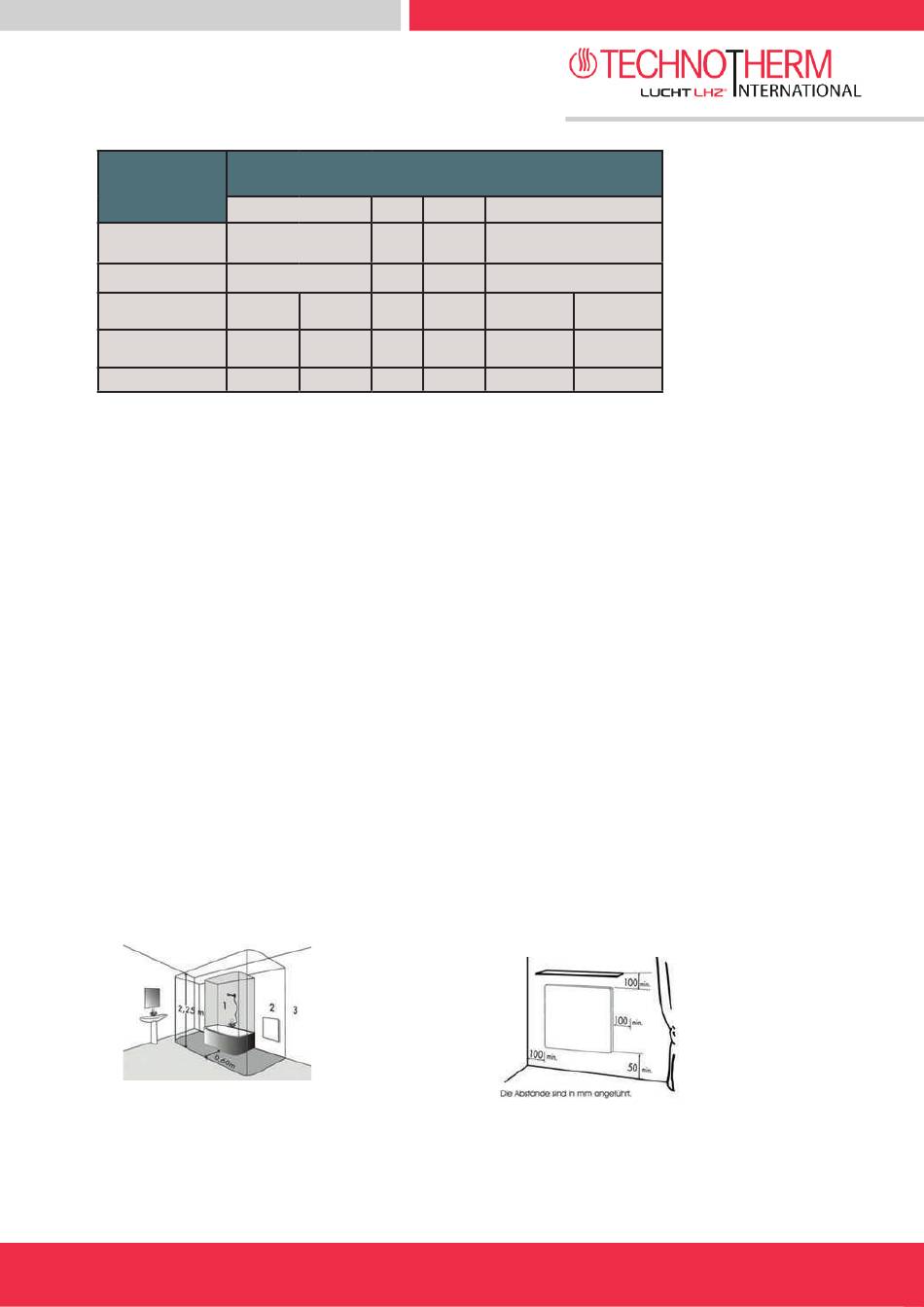

Montage der Geräte
Abstände:
Der Abstand der Unterkante des Heizgerätes vom Fußboden muss mindestens 50 mm betragen, es
werden 150 mm empfohlen. Der Seitenabstand, z.B. von Möbeln muss mindestens 100 mm und der
Abstand nach oben mindestens 100 mm betragen
In Badezimmern ist die Heizplatt e in Übereinsti mmung mit der Norm VDE 100 / T701 zu installieren. Sie
kann gemäß Abbildung unten ab Bereich 2 monti ert werden (Bereich 1 ist nicht zulässig!)
Die Platt e darf nicht direkt unter der Anschlussdose angebracht werden.
Wohlfühlen durch Wärme aus Strom - www.technotherm.de
Bohrabstandslöcher in [mm]
A1 A2
324 360
624 360
624 A/2 = 312 360
924 A/2 = 462 360
1224 A/2 = 612 360
B1 B2
360 324
360 624
360 624 B/2 = 312
360 924 B/2 = 462
360 1224 B/2 = 612
