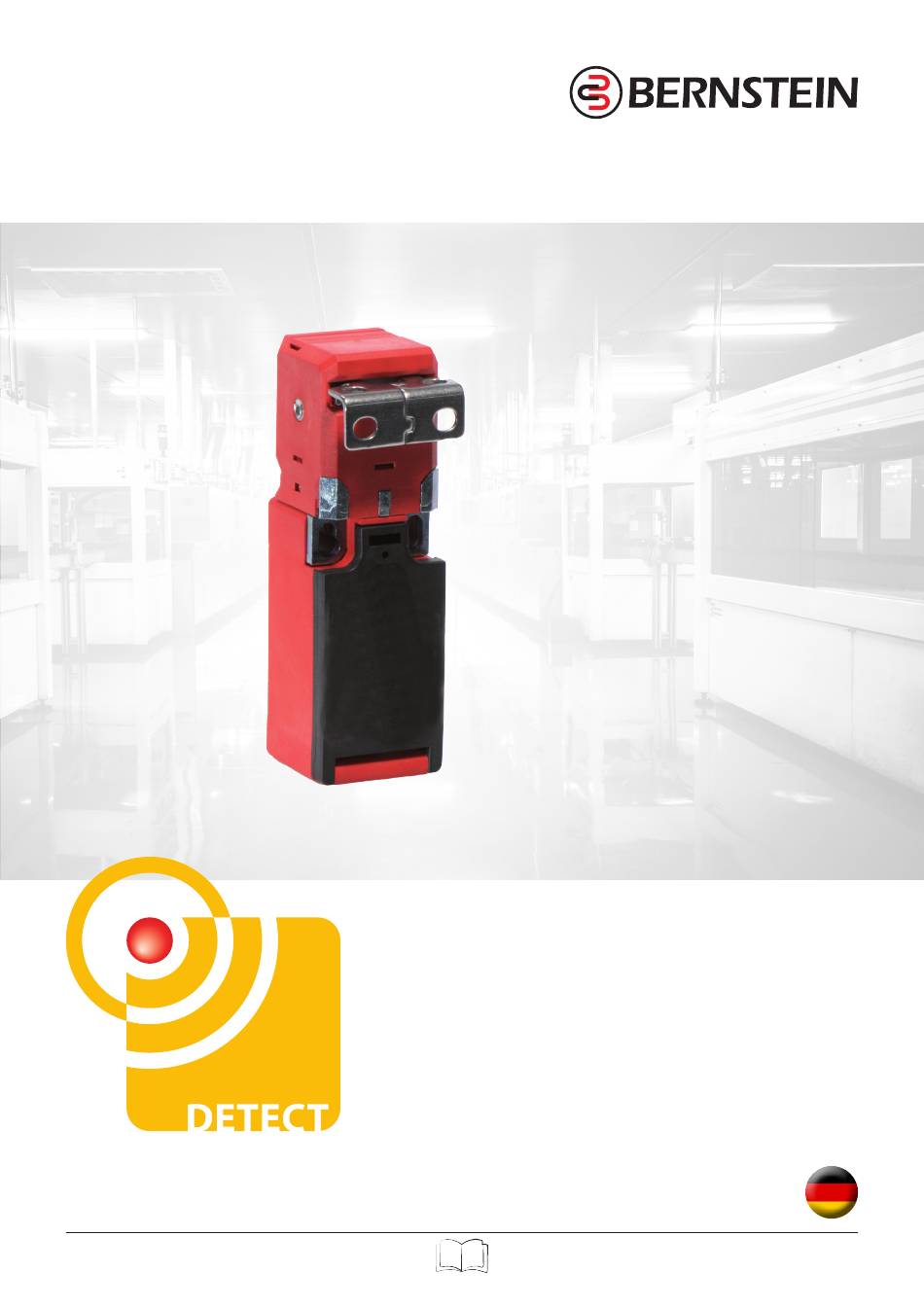

- Seite 1 Sicherheitsschalter mit getrenntem Betätiger SKI Familie We make safety happen. 0800000958_de Orig. 01 2023-05-17 2443-22 1 / 16 www.bernstein.eu...
- Seite 2 Originalbetriebs- und Montageanleitung ..14 Konformitätserklärung ....15 0800000958_de 2 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 3 Identifizierung durch Artikelnummer Die Artikelnummer des Sicherheitsschalters finden sie unterhalb der Benennung auf dem Etikett. Für die Korrespondenz und Bestellungen bei der BERNSTEIN AG bitte diese Nummer angeben. Identifizierung durch Typbezeichnung Die Typbezeichnung besteht aus 6 Blöcken. Die Blöcke 1 und 2 sind durch einen Bindestrich voneinander getrennt.
- Seite 4 Block 6 - Sonderheiten (kundenspezifisch) Sonderheiten allgemein Alphanumerische Zeichen als Kürzel für Sonderheiten Beispiel „SKI-U1Z“ Sicherheitsschalter, Isolierstoff gekapselt, 1 Öffner, 1 Schließer, Schleichfunktion, Zwangsöffnend, Form Zb, Gehäuse mit M20x1,5 Kabeleinführung, keine Sonderheiten 0800000958_de 4 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 5 Ausführung mit Stecker M12x1 und R sind abhängig vom Betätiger. Amin Bmin und R gelten für einen Drehpunkt auf Höhe Amin Bmin der Gehäuseoberkante S Gilt entsprechend auch für seitliche Einfahrrichtungen. 0800000958_de 5 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 6 Betätiger M2 (einzeln zu beziehen unter der Artikelnr. 6016999191) Bauteil Material Betätiger Edelstahl (Niro) = 400 mm, R = 1000 mm Amin Bmin Auszugskraft: bis zu 50 N mit M2 Betätiger möglich 0800000958_de 6 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 7 Edelstahl (Niro) Betätigerkappe Polyamid PA66/6 FR Buchse Edelstahl (Niro) Blattfeder Edelstahl (Niro) = 250 mm, R = 400 mm Amin Bmin Auszugskraft: bis zu 10 N mit M4 Betätiger möglich Betätigerkappe 0800000958_de 7 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 8 (einzeln zu beziehen unter der Artikelnr. 6016999195) Bauteil Material Betätiger Edelstahl (Niro) Gehäuse Edelstahl (Niro) Nocken Edelstahl (Niro) in Einstellrichtung = 150 mm Amin Bmin Auszugskraft: bis zu 30 N mit M6 Betätiger möglich 0800000958_de 8 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 9 Sicherheitsschalter und Betätiger dürfen nicht als mechanischer Anschlag verwendet werden. Sicherheitsschalter und Betätiger müssen entsprechend den zu erwartenden Kräften ausgelegt werden. Sollte der verwendete Betätiger mit einer Kappe ausgestattet sein, so muss diese aufgerastet werden. 0800000958_de 9 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 10 1. Schraubendreher einsetzen und Deckel entrasten 2. Deckel öffnen Elektrischer Anschluss mittels M12x1 Stecker Die Ausrichtung der Steckerkontakte zum Gehäuse des Sicherheitsschalters ist nicht festgelegt. Die Kabelkupplung gegen selbsttätiges Lösen sichern! 0800000958_de 10 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 11 4. Sicherheitsschalter und Betätiger auf festen Sitz und Beschädigungen überprüfen. 5. Prüfen der Schaltfunktion bei Öffnen und Schließen der Schutzeinrichtung. 6. Prüfen der gesamten Sicherheitsfunktionen, in die der Sicherheitsschalter eingebunden ist. 0800000958_de 11 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 12 0,5 – 1,5 mm² (Eindrähtig oder mehrdrähtiger Leiter mit Aderendhülse) Schutzart IP 65 nach IEC/EN 60529 Verschmutzungsgrad Die angegebene Schutzart (IP-Code) der Sicherheitsschalters gilt nur bei geschlossenem Deckel und Verwendung einer mindestens gleichwertigen Kabelverschraubung mit entsprechendem Kabel oder entsprechender Kabelkupplung. 0800000958_de 12 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 13 WEEE-Reg.-Nr. DE 50560927 UK-Konformität Supply of Machinery (Safety) Regulations 2008, 2008 No. 1597 Zulassungen (Gültige Zulassungen: siehe Etikett oder Technisches Datenblatt.) TÜV Rheinland, Product Safety; CCC SKI-U1Z, SKI-A2Z cCSAus A300 SKI-UV15Z cCSAus B300 0800000958_de 13 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 14 Personal, Prüfung auf sichere Funktion) erlischt die Herstellerhaftung. Originalbetriebs- und Montageanleitung Die deutsche Sprachfassung ist die Originalbetriebs- und Montageanleitung. Bei anderen Sprachen handelt es sich um die Übersetzung der Originalbetriebs- und Montageanleitung. 0800000958_de 14 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
- Seite 15 Sicherheitsschalter mit getrenntem Betätiger SKI Familie Konformitätserklärung 0800000958_de 15 / 16 www.bernstein.eu Orig. 01 2023-05-17 2443-22...
