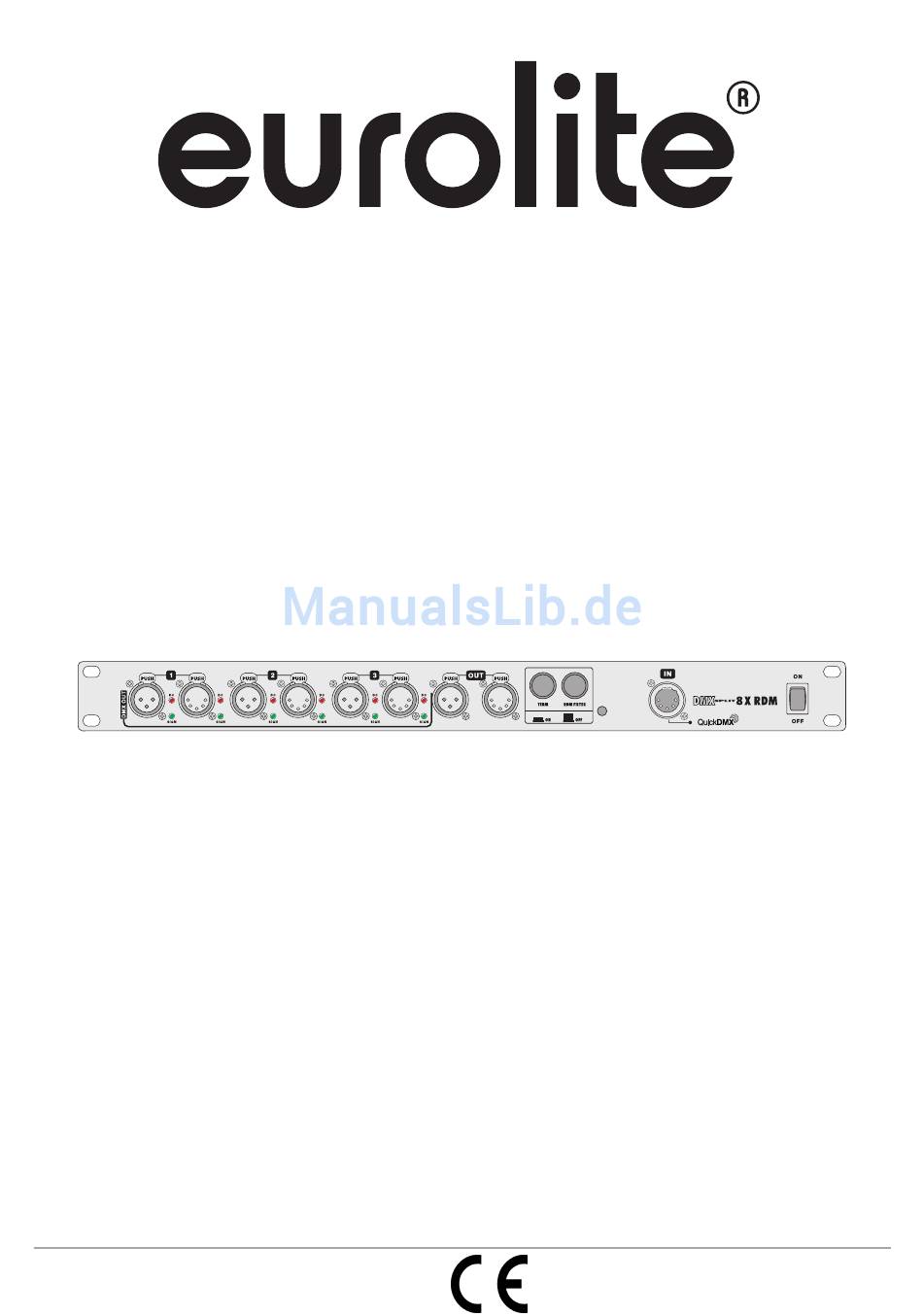

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX SPLIT 8X RDM DMX SPLITTER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 DMX SPLIT 8X RDM 8-facher DMX-Splitter mit RDM-Unterstützung • DMX-Verteiler für die Aufteilung eines DMX-Eingangssignals auf 8 DMX-Ausgänge • Anschlüsse: 1 x DMX-Eingang, 1 x DMX-Durchschleifausgang, 8 x DMX-Ausgang • Zusätzlicher QuickDMX-Eingang für den drahtlosen Empfang von DMX-Signalen • Unterstützt RDM für die bidirektionale Kommunikation über die DMX-Leitung •...
-
Seite 3: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 70064826 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.com 3/16 00094261.DOCX, Version 1.0... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie das Gerät aus der Verpackung. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemässe Verwendung
Der DMX SPLIT 8X RDM dient zur Verteilung bzw. Signalverstärkung von DMX512-Steuersignalen in Lichtanlagen. Das Gerät verfügt über einen DMX-Eingang und acht DMX-Ausgänge sowie einen DMX- Durchschleifausgang für den Anschluss eines weiteren DMX SPLIT 8X RDM. Alle Ein- und Ausgänge sind als 3-polige und 5-polige XLR-Anschlüsse ausgeführt, galvanisch getrennt und gegen unbeabsichtigte Netzspannung geschützt. -
Seite 7: Anschlüsse Und Bedienelemente
4. ANSCHLÜSSE UND BEDIENELEMENTE DMX512-Ausgänge 1 - 3 Frontseitige DMX-Ausgänge 1 bis 3 zum Anschluss weiterer DMX-Ketten. Statusanzeigen DC und SIGN DC (rot) = Spannungsversorgung des Ports hergestellt, SIGN (grün) = DMX-Signal vorhanden. DMX512-Durchschleifausgang Direkter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder DMX-Splitter in derselben DMX-Kette wie der DMX-Eingang. -
Seite 8: Installation Und Anschluss
Leitung durch einen Abschlusswiderstand (120 ) abgeschlossen werden. Soll der DMX SPLIT 8X RDM selbst eine DMX-Kette abschließen, drücken Sie den Umschalter TERM. Es wird dann ein Abschlusswiderstand zugeschaltet. Im Normalbetrieb überträgt der DMX SPLIT 8X RDM RDM-Daten zwischen den angeschlossenen Geräten in beide Richtungen. -
Seite 9: Reinigung Und Wartung
6. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer den Sicherungen keine zu wartenden Teile. -
Seite 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Unpack your product. - Seite 11 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 12: Operating Determinations
The outputs have LED indicators, enabling the user to check the status of all outputs. The DMX SPLIT 8X RDM is equipped with an alternative DMX input for a QuickDMX receiver (sold separately) which allows for wireless transmission of DMX control signals to the splitter. -
Seite 13: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS DMX512 outputs 1 - 3 Rear DMX outputs 1 to 3 to connect further DMX chains. Status indicators DC and SIGN DC (red) = port is powered, SIGN (green) = DMX signal is present. DMX512 feed-through output Direct DMX output for connecting additional DMX devices or DMX splitters within the same DMX chain as the DMX input. -
Seite 14: Installation And Connections
In this case, press the RDM FILTER selector switch. Then all RDM data will be filtered out of the DMX line. You can connect an additional DMX SPLIT 8X RDM or DMX chain with up to 32 DMX devices to the DMX feed-through output OUT. In order to use this output, release the TERM selector switch. -
Seite 15: Cleaning And Maintenance
6. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuses. Maintenance and service operations are only to be carried out by authorized dealers. - Seite 16 © EUROLITE 2015 00094261.DOCX Version 1.0...
