CAB S5104 Montageanleitung
Spendemodul
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für CAB S5104
Inhaltszusammenfassung für CAB S5104

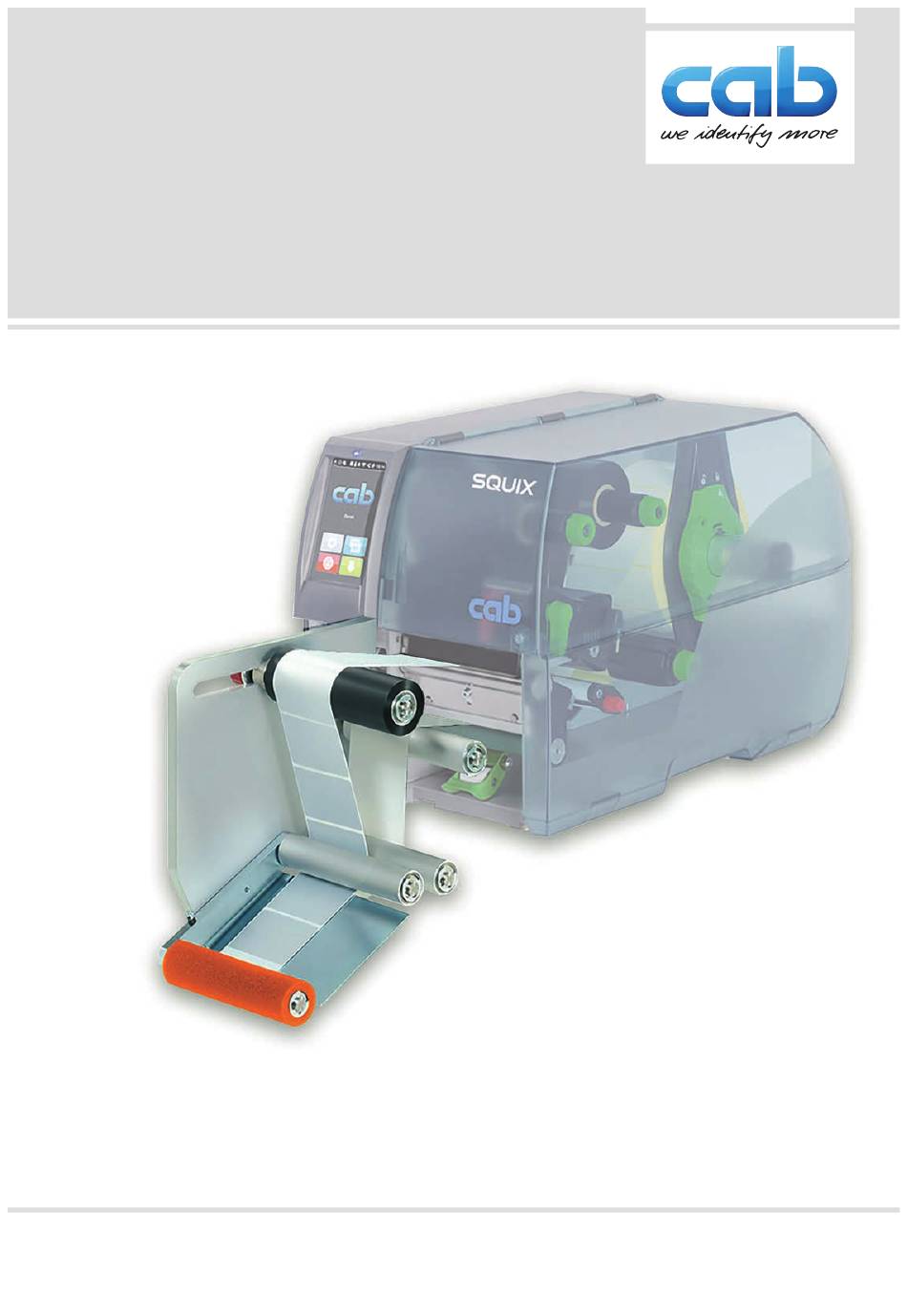

- Seite 1 Montageanleitung Spendemodul S5104 / S5106 MADE IN GERMANY...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Funktionsbeschreibung ..........................6 Technische Daten ............................. 6 Geräteübersicht ............................7 Inbetriebnahme ............................8 Signalgeber am Drucker anschließen ...................... 8 Spendemodul am Drucker montieren ...................... 8 Material einlegen ............................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. Warnung! Während des Betriebs rotierende Umlenkrollen frei zugänglich. Schmuckstücke, Haare von Personen u. ä. aus dem Bereich der rotierenden Teile fernhalten. Verletzungsgefahr durch rotierende Teile ! Warnung! Nehmen Sie keine Manipulationen vor, die über die in den Dokumentationen beschriebenen Handlungen... -
Seite 6: Produktbeschreibung
Produktbeschreibung Funktionsbeschreibung Das Spendemodul S5104 / S5106 ist eine mechanische Vorrichtung zur Montage mit einem Drucker der SQUIX Serie in der Spendevariante als P-Gerät. Das Spendemodul ist für die Integration in Produktionsabläufe konzipiert. Hierbei erfolgt die Applikation des Etikettes über das Aufrollen des gespendeten Etikettes mit Hilfe der Andruckwalze. -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 1 Geräteübersicht Montageplatte Spendekante Umlenkrolle, verstellbar Andruckrolle Umlenkrolle Rändelschraube für verstellbare Umlenkrolle Umlenkrolle Führungsdorn zur Positionierung am Drucker Umlenkrolle Rändelschraube zur Befestigung am Drucker Sensor SUB-D 9 Stecker zur Peripherie-Schnittstelle des Druckers... -
Seite 8: Inbetriebnahme
Signalgeber am Drucker anschließen Der Betrieb des Druckers mit Spendemodul setzt der Verwendung eines externen Startsignals voraus. Signalgeber wie z.B. den cab Produktsensor SPS für das externe Startsignal am Drucker anschließen. Konfigurationsanleitung des SQUIX Spendemodul am Drucker montieren Achtung! ... -
Seite 9: Material Einlegen
Inbetriebnahme Material einlegen Bild 4 Materiallauf - Drucker und Spendemodul Material entsprechend dem Materiallauf - Spendemodus des Druckers einlegen. Etikettenstreifen so weit herausziehen, dass er bei korrekter Verlegung bis zum Aufwickler reicht. Alle Etiketten auf dem herausgezogenen Etikettenstreifen entfernen. ... -
Seite 10: Einstellungen
Einstellungen Etikettierposition einstellen Bild 6 Etikettenposition 1. Bei Änderung der zu verarbeitenden Etikettengröße Umlenkrolle (2) ganz nach vorn, in Druckrichtung verschieben. Dazu Umlenkrolle (2) durch Drehen der Rändelmutter (1) entgegen dem Uhrzeigersinn lockern bzw. durch entgegengesetztes Drehen fixieren. 2. Material entsprechend dem Materiallauf einlegen. 3. -
Seite 11: Zulassungen
Bei einer nicht mit uns abgestimmten Änderung der „unvollständigen Maschine“ oder des Verwendungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Spendemodul Typ: S5104 / S5106 Angewandte EU-Richtlinien und Normen Richtlinie 2006/42/EG über Maschinen • EN ISO 12100:2010 Bevollmächtigter für die technischen Unterlagen :... -
Seite 12: Eu-Konformitätserklärung
EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Spendemodul Typ: S5104 / S5106 Angewandte EU-Richtlinien und Normen Richtlinie 2014/30/EU über die elektromagnetische • EN 55032:2012 Verträglichkeit...
