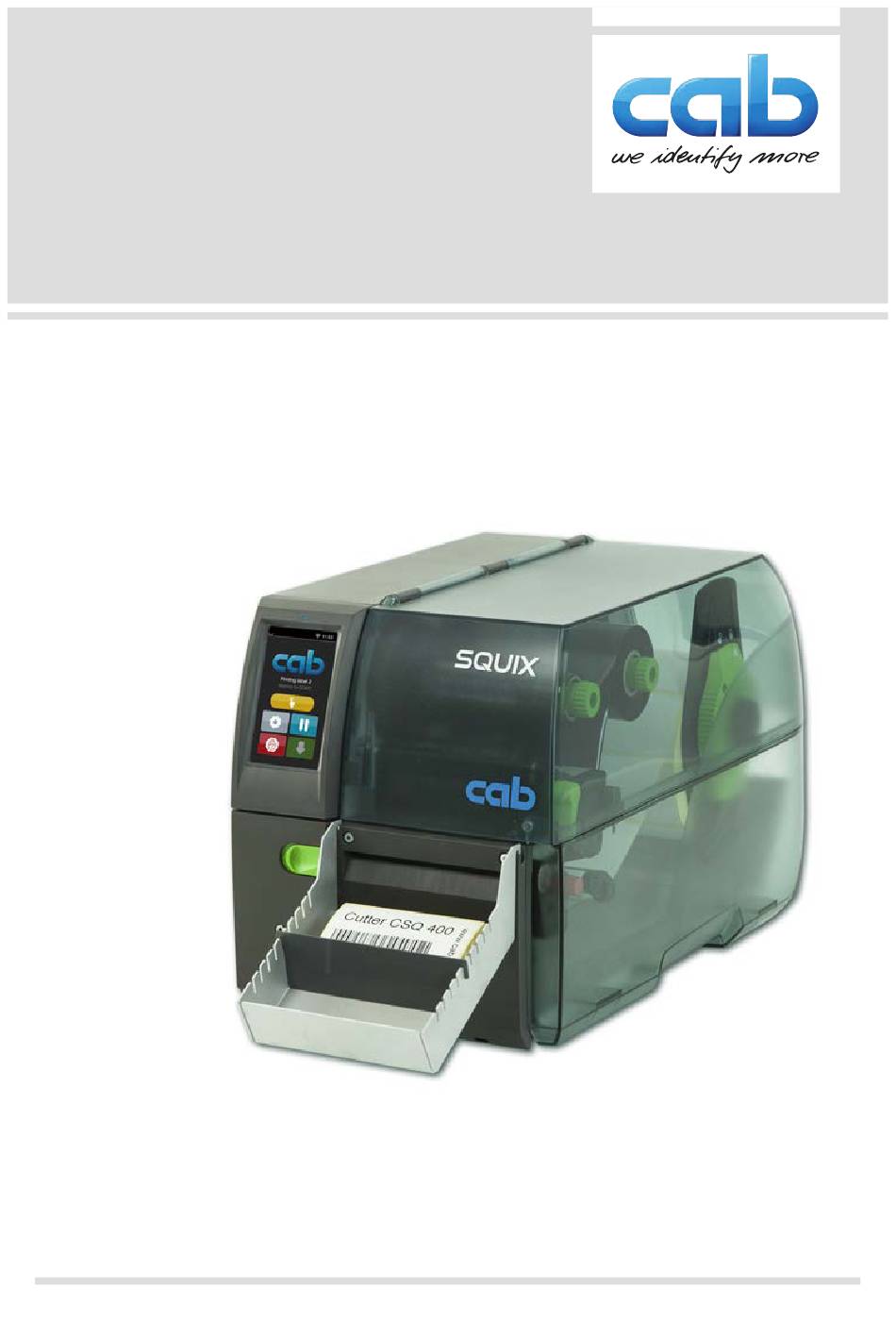

- Seite 1 Betriebsanleitung Schneidemesser CSQ 401 / CSQ 402 MADE IN GERMANY...
- Seite 2 Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsge- mäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..................4 Hinweise ..................4 Bestimmungsgemäßer Gebrauch ............ 5 Sicherheitshinweise .................6 Umwelt .....................6 Technische Daten ................7 Montage ..................8 Blende und Abdeckung demontieren ..........8 Drucker der P-Version vorbereiten ..........9 Messer montieren ................10 Auffangbox montieren ..............11 Betrieb ..................12 Vorbereitung ..................12 Standardbetrieb ................13 Schneiden auf Anforderung ............13 Druckerkonfiguration ..............14 Wartung ..................16... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgender- maßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
Einleitung Bestimmungsgemäßer Gebrauch • Das Gerät ist ausschließlich als Option für die Drucker der Serien SQUIX , XD Q und XC Q zum Schneiden von geeigneten Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht;... -
Seite 6: Sicherheitshinweise
Einleitung Sicherheitshinweise • Vor der Montage oder Demontage des Messers Drucker vom Netz trennen. • Messer nur betreiben, wenn es am Drucker montiert ist. • Die Klingen des Messers sind scharf. Verletzungsgefahr, insbesondere bei Wartungshandlungen. • Arbeiten, die nicht in dieser Anleitung beschrieben sind, dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. -
Seite 7: Technische Daten
Einleitung Technische Daten Schneidemesser Technische Daten CSQ 401 CSQ 402 für Druckertyp SQUIX 4, SQUIX 4M, SQUIX 4, SQUIX 4M, SQUIX 4.3 SQUIX 4.3M SQUIX 4.3 SQUIX 4.3M XC Q4 XD Q4 XD Q4.2 Material Breite bis mm Gewicht bis g/m²... -
Seite 8: Montage
Montage Blende und Abdeckung demontieren Schraube (2) lösen und Blende (1) abnehmen. Schrauben (4) lösen Abdeckung (3) abnehmen. Achtung! Für den Betrieb des Messers muss am Drucker eine Abreißkante montiert sein, um die Materialführung zwischen die Klingen des Messers zu gewährleisten. -
Seite 9: Drucker Der P-Version Vorbereiten
Montage Drucker der P-Version vorbereiten Achtung! Um ein CSQ-Messer an einem SQUIX-Drucker in der P-Version betreiben zu können, müssen das Andrucksystem (3) und die Umlenkwalze (2) demontiert werden. Andrucksystem (3) abschwenken und öffnen. Schraube (4) lösen. Andrucksystem (3) von der Andruckachse (1) ziehen. Vorsicht! Nicht zwischen Umlenkwalze (2) und Andruckachse (1) fassen. -
Seite 10: Messer Montieren
Montage Messer montieren Achtung! Vor der Montage oder Demontage des Messer Drucker vom Netz trennen. Messer (5) mit den Stiften (3) in die Fangbohrungen (1) des Druckers stecken. Messer an den Drucker schieben. Dabei wird der am Messer angebrachte Steckverbinder am Peripherieanschluss (2) des Druckers kontaktiert. -
Seite 11: Auffangbox Montieren
Montage Auffangbox montieren Auffangbox (3) mit den Haken in die Aussparungen (1) am montierten Messer (2) einhängen. Zwischenwand (4) entsprechend der Etikettenhöhe in die entsprechende Nut in der Auffangbox schieben. Dadurch wird ein sauberes Stapeln der geschnittenen Etiketten gewährleistet. -
Seite 12: Betrieb
Betrieb Vorbereitung Schieber (1) zur Seite schieben und die Messerbaugruppe (2) vom Drucker abschwenken. Etiketten für den Abreißmodus einlegen Betriebsanleitung Drucker. Material so weit zwischen Druckwalze und Druckkopf durchschieben, dass der Anfang des Streifens zwischen den Klingen des Messers hindurch ragt. -
Seite 13: Standardbetrieb
Betrieb Standardbetrieb Drucker einschalten. Das Messer führt eine Synchronisationsbewegung aus. Hinweis! Bei der Verarbeitung von Endlosmaterial in der Druckerkon- Etiketten Etikettensensor die figuration unter Einstellungen Einstellung Endlosmaterial auswählen. Ansonsten kann kein Synchronisationsschnitt ausgelöst werden. drücken. Dadurch wird einmalig ein Vorschub mit einem anschlie- ßendem Synchronisationsschnitt ausgelöst. -
Seite 14: Druckerkonfiguration
Druckerkonfiguration Hinweis! Die Einstellungen in der Druckerkonfiguration sind Grundeinstellungen für die konkrete Kombination Drucker-Messer. Bei einem Wechsel des Messer oder des Druckers ist eine Neueinstellung erforderlich. Die Anpassung an den jeweiligen Druckauftrag ist vorrangig über die Software vorzunehmen. Hier stehen zusätzliche Offsetwerte zur Verfügung. Die Offsetwerte aus den Geräteeinstellungen und der Software addieren sich im Betrieb. Ausführliche Informationen zur Druckerkonfiguration Konfigurationsanleitung des Druckers Schneideparameter Menü starten. Einstellungen >... - Seite 15 Druckerkonfiguration Rücktransport Menü starten. Einstellungen > Drucken wählen. Parameter Bedeutung Default Rücktransport optimiert Methode zum Rücktransport des Etikettenmaterials. Ein Rücktransport ist im Schneide- und Spende- modus erforderlich, da beim Schneiden und Spenden eines Etiketts die Vorderkante des nächsten Etiketts über die Druckzeile hinausge- schoben wird.
-
Seite 16: Wartung
Wartung Ausbau der Messerklingen für Reinigung und Messerwechsel Warnung! Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. Vorsicht! Die Klingen des Messers sind scharf! Verletzungsgefahr! Um die Messerklingen reinigen zu können, müssen diese ausgebaut werden 1. Messer vom Drucker demontieren. 2. -
Seite 17: Schmierung Der Messerklingen
Für eine einwandfreie Funktion des Messers ist es notwendig, ausgewählte Bereiche nach jeder Reinigung und vor dem Einbau neuer Messerklingen zu fetten. Markierte Bereiche an der Vorderseite (1) des Messerbalkens, der Rückseite (2) der Klinge sowie an den Führungen (3) fetten. Achtung! Zum Fetten der Klingen und Laufflächen ausschließlich ein Schmierfett verwenden, das auch für Kunststoff geeignet ist. cab Artikel-Nr.: 5984552.001... -
Seite 18: Einbau Der Messerklingen
Wartung Einbau der Messerklingen Die Montage der gereinigten bzw. neuen Messerklingen und der Zusam- menbau der Messerbaugruppe erfolgt in umgekehrter Reihenfolge der Demontage. 1. Messerbalken (2) aufsetzen und dabei darauf achten, dass die Druckfedern (3) nicht geknickt werden und in den Führungen bleiben. 2. -
Seite 19: Kalibrieren Der Messer
Wartung Kalibrieren der Messer Achtung! Nach jedem Messerwechsel und Aus- und Einbau der Messer zur Reinigung ist ein Kalibrieren der Messer durchzuführen! Etikettenmaterial aus dem Messer entfernen. Menü starten. Einstellungen > Schneiden > Gerät kalibrieren wählen. Weiter betätigen, um den Kalibriervorgang zu starten. ... -
Seite 20: Fehlermeldungen
Fehlermeldungen Fehlermeldung Ursache Behebung Gerät nicht Messerbaugruppe Messerbaugruppe verriegelt abgeschwenkt anklappen bis die Rastung komplett schließt Abreißkante montieren Abreißkante am Drucker nicht montiert Gerät zu heiß Gerät abkühlen lassen. Temperatur ist außerhalb der erlaubten Parameter Material zu dick ... -
Seite 21: Zulassungen
Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=3598 NOTE : This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
