Inhaltszusammenfassung für iConnectivity iConnectMIDI

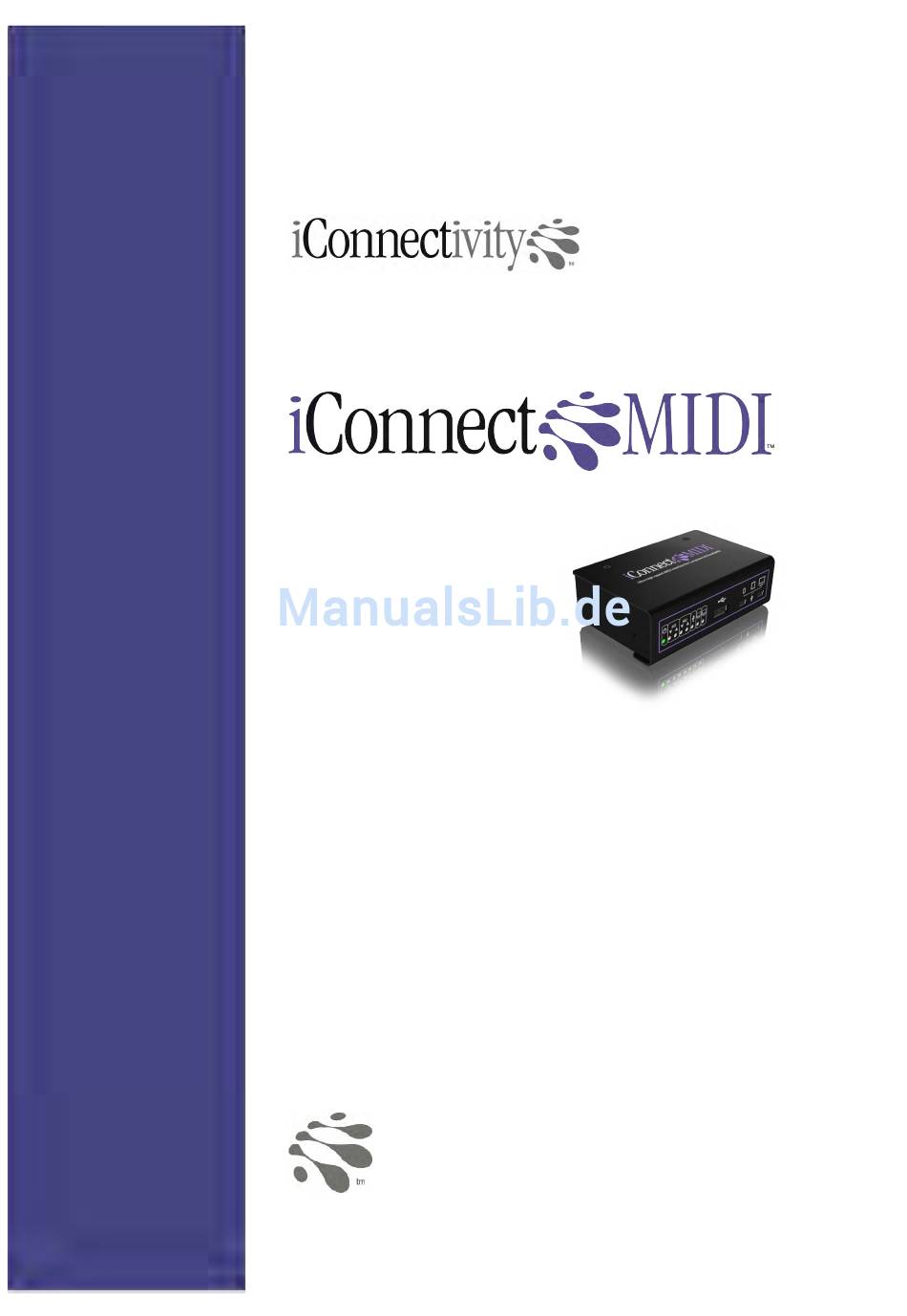

- Seite 1 Benutzerhandbuch Revision 0.5...
-
Seite 2: Inhaltsverzeichnis
Pr ogr amm st ar t en M IDI-T ONNECT Fr ont seit e Rückseit e LED-Anzeigen Reset -Schal t er Kabelund Net zt eil M IDI? ENNEN Beginnenwirganz einf ach AS KANN ICH ANSCHLIEßEN USB, 5-Pin-DINoderComput er ? M IDI DINaufUSB iConnectMIDI™ Benutzerhandbuch Seite 2... - Seite 3 Pr ogr amm ant wor t etnicht Rot es St at us-Licht Fil t er ung KeinSt r om M IDI I BRUFEN DER I ONNECT NFO AUF I PEZIFIKATIONEN PDATEN DER IRMW ARE M IDI-P ORTS ESCHREIBUNG iConnectMIDI™ Benutzerhandbuch Seite 3...
-
Seite 4: Kompatibilität
Microsoft-Kompatibilität Kompatibel mit Windows® Garantiebestimmungen iConnectivity garantiert dem originalen Erstkäufer für den Zeitraum von einem Jahr nach dem originalen Ersterwerb, dass dieses Gerät frei von Materialdefekten und Herstellungsfehlern ist. Sollten an dem Gerät innerhalb dieser 1-Jahres-Frist Defekte auftreten, so wird das Gerät kostenlos repariert oder ersetzt, sofern dieses zusammen mit dem Kaufnachweis an Ihren Händler retourniert wird. -
Seite 5: Sicherheitsbestimmungen
0 55 45 - 95 09 -22 Feuer oder einen elektrischen Schlag auslösen. Achten Sie darauf, dass keine metallischen www.klemm-music.de Objekte in das Gerät gelangen. Bewahren Sie dieses Handbuch auf Nachdem Sie dieses Handbuch gelesen haben, bewahren Sie es zum Nachschlagen auf. iConnectMIDI™ Benutzerhandbuch Seite 5... -
Seite 6: Fcc-Regulations-W Arnung(Usaund Canada)
Dieses Produkt wurde entsprechend der geltenden Richtlinien und Stromanforderungen für das jeweilige Land, indem es verwendet werden soll, hergestellt. Überprüfen Sie bitte, dass das Netzteil für den Gebrauch in Ihrem Land korrekt eingestellt ist. © iConnectivity 2011 iConnectMIDI™ Benutzerhandbuch Seite 6... -
Seite 7: Einführung
Sie MIDI-Geräte untereinander, mit Apple iOS-Geräten und mit Macintosh- und Windows-Computern verbinden. Lieferumfang Ihr iConnectMIDI wird mit den nachfolgend aufgelisteten Einzelteilen ausgeliefert. Sollte eines der aufgelisteten Teile fehlen, nehmen Sie sofort Kontakt mit Ihrem Händler oder Klemm Music Technology auf. -
Seite 8: Funktionen
(3. Generation) iPhone 4 iPhone 3GS iPad, iPad2 Besuchen Sie klemm-music.de für Updates Firmware-Updates werden unmittelbar nach ihrem Erscheinen auf unserer Webseite veröffentlicht. Prüfen Sie unsere Webseite auf die jeweils neuesten Versionen, unter: http://www.klemm-music.de. iConnectMIDI™ Benutzerhandbuch Seite 8... -
Seite 9: Quick Start
Weise kann unter Verwendung der zweiten MIDI-IN-Buchse des iConnectMIDI auch ein weiteres MIDI-Gerät angeschlossen werden. Verbinden Sie mit Hilfe eines MIDI-Kabels die MIDI-OUT-Buchse des iConnectMIDI mit der MIDI-IN-Buchse Ihres MIDI-Instruments. Auf diese Weise kann das iConnectMIDI MIDI- Daten an Ihr MIDI-Instrument senden. Auf die gleiche Weise kann unter Verwendung der zweiten MIDI-OUT-Buchse des iConnectMIDI auch ein weiteres MIDI-Gerät angeschlossen... -
Seite 10: Iconnectmidi-Tour
Frontseite Handbuch Die Frontseite des iConnectMIDI enthält acht (8) Anzeige-LEDs und drei (3) USB- Anschlüsse. USB-A-Anschluss (Hub-kompatibel) Mini-USB-Anschluss Mini-USB-Anschluss LED-Anzeigen Rückseite Die Rückseite des iConnectMIDI enthält vier (4) MIDI-DIN-Anschlüsse und einen Netzteil- Anschluss. LED-Anzeigen Das iConnectMIDI enthält acht (8) LED-Anzeigen auf der Frontseite für Statusmeldungen und für die Ports. - Seite 11 Grünes Blinken - MIDI-Daten werden von einem iOS-Gerät oder Computer gesendet oder empfangen. Schwarz - keine Daten USB-Gerät Port 2 Grünes Blinken - MIDI-Daten werden von einem iOS-Gerät oder Computer gesendet oder empfangen. Schwarz keine Daten iConnectMIDI™ Benutzerhandbuch Seite 11...
-
Seite 12: Reset-Schalter
Reset-Schalter Auf der Gehäuseseite des iConnectMIDI befindet sich etwas versenkt der RESET-Knopf. Sie benötigen einen schmalen, spitzen Gegenstand (wie z. B.: einen Bleistift oder eine Handbuch Büroklammer), um den etwas versenkten RESET-Knopf drücken zu können. Drücken und halten Sie den RESET-Knopf für etwa eine Sekunde, um diesen dann loszulassen und einen Warmstart durchzuführen. -
Seite 13: Kennen Siem Idi
Instrumente mit unterschiedlichen MIDI-Anschlüssen zusammen angeschlossen werden konnten. MIDI DIN auf USB iConnectMIDI löst dieses Problem, indem es nun die Kommunikation zwischen Geräten mit MIDI-DIN-Anschlüssen und Geräten mit USB-MID-Anschlüssen ermöglicht. Bislang war es ohne iConnectMIDI nicht möglich - selbst wenn ein Instrument sowohl über MIDI-DIN- Buchsen als auch über USB-MIDI-Buchsen verfügte -, dass Sie ein anderes USB-MIDI-... -
Seite 14: Verwendung Von Midi-5-Pin-Din
Längen von ca. 50 cm bis zu 8 Metern. Normalerweise sollten Sie ein möglichst kurzes Kabel verwenden, um eventuelle kurze Verzögerungen in der Datenübermittlung zu vermeiden. iConnectMIDI verfügt über zwei Paare von MIDI-IN- und OUT-Anschlüssen. Jedes Paar ist als separater MIDI-Port von iOS, Macintosh OS und WindowsPC sowie der Konfigurationssoftware für iConnectMIDI adressierbar. - Seite 15 Umgekehrt verhält es sich, wenn iConnectMIDI MIDI-Daten empfängt. Dann sieht der Verbindungsweg folgendermaßen aus: Handbuch iConnectMIDI Rückseite MIDI-Kabel Brauchen Sie Hilfe? MIDI-Keyboard Schicken Sie eine E-Mail an iconnect@klemmhotline.de 09 00 - 11 55 366 (1,86 /Min.) Der rote Pfeil zeigt die Richtung der MIDI-Daten an, die vom Keyboard-Instrument zum 0 55 45 - 95 09 -22 iConnectMIDI fließen.
-
Seite 16: Instrumente Hintereinander Schalten ( Daisy Chaining )
MIDI-Geräte hintereinander geschaltet ( Daisy-Chaining ). MIDI-Synthesizer-Modul MIDI-Kabel MIDI-Synthesizer-Modul MIDI- Kabel iConnectMIDI Rückseite Der rote Pfeil zeigt die Richtung der MIDI-Daten an, die vom iConnectMIDI stammen (bzw. einem daran angeschlossenen MIDI-Quell-Instrument) und zu den angeschlossenen MIDI- Instrumenten fließen. iConnectMIDI™ Benutzerhandbuch Seite 16... - Seite 17 Mehrere MIDI-Instrumente können so in zwei Sets in Reihe geschaltet werden, indem Sie die zwei MIDI-DIN-Ausgangsports des iConnectMIDI verwenden. Auf diese Weise können Sie auch aus der Sicht der Anwendungs-Software die Instrumente organisieren, die an jedem Port angeschlossen sind. Sie könnten z. B. alle Sampler-Instrumente an den Port MIDI DIN OUT 1 anschließen, während alle analogen Synthesizer an MIDI DIN OUT 2...
-
Seite 18: Verwendung Von Usb
Verwendung von Computern Macintosh OS und WindowsPC Ihr iConnectMIDI kann an bis zu zwei Computern angeschlossen werden, auf denen Sie entweder Macintosh OS oder Windows als Betriebssystem verwenden. Jeder Computer wird alle Port-Anschlüsse des iConnectMIDIs erkennen (maximal zwölf Ports, wenn alle Anschlüsse verwendet werden). -
Seite 19: Ios-Anschlüsse
Überlegungen zur Stromversorgung iOS-Geräte iConnectMIDI versorgt ein an eine der beiden Mini-USB-Buchsen angeschlossenes iOS- Gerät nicht mit Strom. Das iOS-Gerät zieht daher während des Betriebs am iConnectMIDI Strom aus der eigenen internen Batterie und muss unter Umständen je nach Verwendung und Anzahl der laufenden Programme extern wieder aufgeladen werden. -
Seite 20: B Eispiel Etups
USB- als auch MIDI- DIN-Buchsen verfügen, nicht direkt über ein USB-Kabel mit MIDI- Controllern kommunizieren, die ausschließlich einen USB-Anschluss haben. iConnectMIDI löst dieses Problem, indem es die notwendige Übersetzung zwischen MIDI- DIN- und USB-MIDI-Anschlüssen ermöglicht, die früher nur unter Verwendung eines Computers möglich war. - Seite 21 Die oben stehende Grafik zeigt drei hintereinander geschaltete MIDI-Soundmodule (mittels zwei zusätzlicher MIDI-Kabel als sog. Daisy-Chain ). Die MIDI-Daten entstammen dem Schicken Sie eine E-Mail an iConnectMIDI und gelangen vom MIDI-OUT-Anschluss des iConnectMIDI zum MIDI-IN- iconnect@klemmhotline.de Anschluss des ersten Instruments. Vom ersten Instrument aus ist ein MIDI-Kabel mit der MIDI-THRU-Buchse des ersten Instruments verbunden und gelangt zur MIDI-IN-Buchse 09 00 - 11 55 366 (1,86 /Min.)
-
Seite 22: Mehrere Usb-Controller
System eingebunden werden. USB-Hubs verfügen über zwei oder mehr USB-A- Ports, um mehrere USB-Geräte anzuschließen. Die Daten der angeschlossenen Geräte werden zusammengeführt und über ein einzelnes USB-Kabel weitergeleitet, mit dem Sie den Hub am iConnectMIDI anschließen. iConnectMIDI iConnectMIDI™ Benutzerhandbuch... -
Seite 23: Ios, Usb-Controller Und Synthesizer
USB-Controller und Synthesizer An das iConnectMIDI können gleichzeitig MIDI DIN, USB-Controller und iOS-Geräte angeschlossen werden. Ein USB-Hub wird nicht benötigt wenn nur ein USB MIDI-Controller angeschlossen ist. Handbuch iConnectMIDI Brauchen Sie Hilfe? Schicken Sie eine E-Mail an iconnect@klemmhotline.de 09 00 - 11 55 366 (1,86 /Min.) 0 55 45 - 95 09 -22 www.klemm-music.de... -
Seite 24: Mehrere Ios-Geräte, Synthesizer Und Usb Midi
Mehrere iOS-Geräte, Synthesizer und USB MIDI Bei einem komplexeren Setup (wie in der nachfolgenden Grafik dargestellt) kommen mehrere verschiedene Gerätearten zum Einsatz, die durch iConnectMIDI nun im Verbund Handbuch betrieben werden können. Mehrere iOS-Geräte können gleichzeitig verwendet werden, wobei jedes eine andere Verwendung innerhalb des Setups hat: ein iOS-Gerät könnte z. B: ein Soundgenerator sein, während ein anderes als Controller verwendet wird. -
Seite 25: Verschiedene Computer-Geräte
Brauchen Sie Hilfe? Verschiedene Computer-Geräte Schicken Sie eine E-Mail an Mit seinen zwei USB-Host-Anschlüssen kann iConnectMIDI an bis zu zwei Computer- iconnect@klemmhotline.de Geräten (iOS-Geräte oder Computer) angeschlossen werden. Diese beiden Geräte müssen nicht vom gleichen Typ sein. 09 00 - 11 55 366 (1,86 /Min.) 0 55 45 - 95 09 -22 www.klemm-music.de... -
Seite 26: Konfigurationssoftware
MIDI-Daten können über das iConnectMIDI zwischen den verschiedenen Ports geroutet werden. Sie konfigurieren dies in dem iOS-Programm, welches zum Lieferumfang von iConnectMIDI gehört und welches Sie aus dem Apple App Store laden können. Nachdem Sie eine Konfiguration eingestellt haben, kann diese in iConnectMIDI abgespeichert werden und wird bei jedem Neustart von iConnectMIDI aktiviert. -
Seite 27: Problemlösungen
Buchsen sitzen. Wenn ein Stecker sich gelöst hat, fixieren Sie diesen wieder und kontrollieren Sie, ob die Verbindung wieder funktioniert. Sollte dies nicht der Fall sein, probieren Sie einen Kaltstart des iConnectMIDI aus (ziehen Sie das Netzkabel des iConnectMIDI heraus, warten Sie einen Moment, und stellen Sie dann die Stromversorgung wieder her). -
Seite 28: Filterung
Sie das Gerät unter den Einstellungen. Drücken Sie folgendes: Einstellungen Allgemein Info. Scrollen Sie nun in der Liste, um das iConnectMIDI in der Liste der iOS- Geräte zu finden. Wenn Sie es finden, werden auch die Seriennummer, die Firmware- Version sowie die Hardware-Version Ihres iConnectMIDI angezeigt. -
Seite 29: Spezifikationen
09 00 - 11 55 366 (1,86 /Min.) 0 55 45 - 95 09 -22 Höhe 3.5 cm (1.4 Zoll) www.klemm-music.de Gewicht 320 Gramm (0.7 lbs) Gehäuse - Robuste Konstruktion - Stabiler Aufbau aus Stahlblech - Schwarze Pulverlack-Beschichtung iConnectMIDI™ Benutzerhandbuch Seite 29... -
Seite 30: Updaten Der Firmware
Update-Vorgang erneut zu starten. Nachdem Sie das Firmware-Update erfolgreich durchgeführt haben, entfernen Sie erneut alle Kabel vom iConnectMIDI, und starten Sie das Gerät neu, indem Sie es wieder mit Strom versorgen (drücken Sie nicht mehr den Tast-Schalter). - Seite 31 Fehleranzeige die USB D1 LED. Immer wenn die USB D1 LED nicht leuchtet, muss die MIDI-Datei neu vom Anfang an bis zum vollständigen Ende abgespielt werden. Sie müssen dafür nicht iConnectMIDI neu starten, indem Sie alle Kabel entfernen und den Schalter drücken; spielen Sie einfach die MIDI-Datei neu von Anfang an ab.
-
Seite 32: Midi-Ports Beschreibung
USB-Gerät 2 Rechter Mini-USB-Anschluss auf iCM USB D2 der Frontseite Bidirektionale Übertragung von MIDI-Daten mit voller USB- Geschwindigkeit Anschluss von iOS-Geräten mittels des beigefügten iConnectMIDI-Kabel Anschluss an Computer (Macintosh oder WindowsPC) mittels Standard USB-A auf Mini- USB-Kabeln iConnectMIDI™ Benutzerhandbuch Seite 32... - Seite 33 USB Host 8 iCM USB H8 Zugang für Class-kompatible USB MIDI Instrumente/Controller Für Windows X-Anwender: Windows XP identifiziert die iConnectMIDI Port-Namen nicht Brauchen Sie Hilfe? korrekt wenn iConnectMIDI an Ihren Computer angeschlossen ist. Die iConnectMIDI-Ports Schicken Sie eine E-Mail an erscheinen als: iconnect@klemmhotline.de...
- Seite 34 Wählen Sie das USB-Audio-Gerät aus der Liste, bis die MIDI-Daten-Anzeige zeigt, dass MIDI-Daten empfangen werden. Wählen Sie einen der USB Audio-Geräte-Ports als Ziel- Handbuch Port. Hören Sie auf den Klang von Ihrem MIDI-Soundmodul, während Sie auf Ihrem MIDI- Instrument spielen, das die MIDI-Daten erzeugt. iConnectMIDI™ Benutzerhandbuch Seite 34...
