Montage- Bedienungsanleitung ISP Infrarotheizung
Bohrlöcher setzen
Halten Sie die Halterung an die Wand bzw. die Decke und markieren Sie das erste Bohrloch.
Nachdem Sie das erste Loch gebohrt haben, setzen Sie den ersten Dübel in das Bohrloch und
befesti gen Sie die Halterung auf der einen Seite leicht mit der ersten Schraube. Markieren Sie
bei der Montage der Heizung an einer Wand das zweite Bohrloch mit Hilfe einer Wasserwaage.
Verwenden Sie die Abstände der Bohrlöcher gemäß folgender Tabellen.
alle Modelle der
Breite 400 mm
ISP 351
ISP 651
alle Modelle der
Breite 600 mm
ISP 350
ISP 750

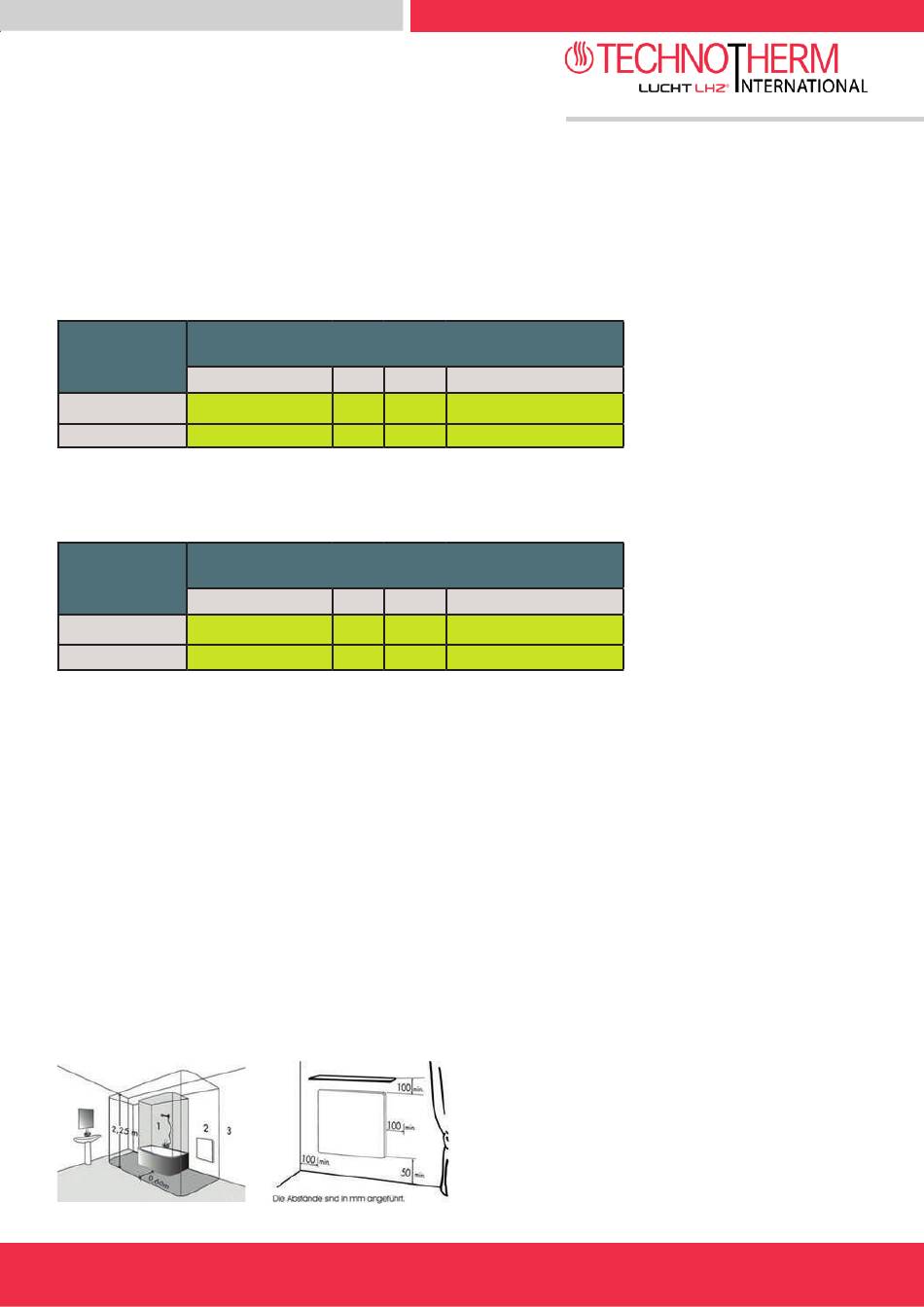

Montage der Geräte
Abstände:
Der Abstand der Unterkante des Heizgerätes vom Fußboden muss mindestens 50 mm betragen, es
werden 150 mm empfohlen. Der Seitenabstand, z.B. von Möbeln muss mindestens 100 mm und der
Abstand nach oben mindestens 100 mm betragen
In Badezimmern ist die Heizplatt e in Übereinsti mmung mit der Norm VDE 100 / T701 zu installieren. Sie
kann gemäß Abbildung unten ab Bereich 2 monti ert werden (Bereich 1 ist nicht zulässig!)
Die Platt e darf nicht direkt unter der Anschlussdose angebracht werden.
Wohlfühlen durch Wärme aus Strom - www.technotherm.de
Bohrabstandslöcher in [mm]
A1 A2 B1
624 240 240
1224 240 240
Bohrabstandslöcher in [mm]
A1 A2 B1
324 360 360
924 360 360
B2
624
1224
B2
324
924
