HINWEIS
Bei Verwendung eines EV-Vorschaltgefäßes ist darauf zu achten, dass dieses keinesfalls wärmeisoliert
werden darf. Dies gilt ebenso für die gesamte Expansionsleitung vom Anlagenrücklauf zum
Expansionsautomat.

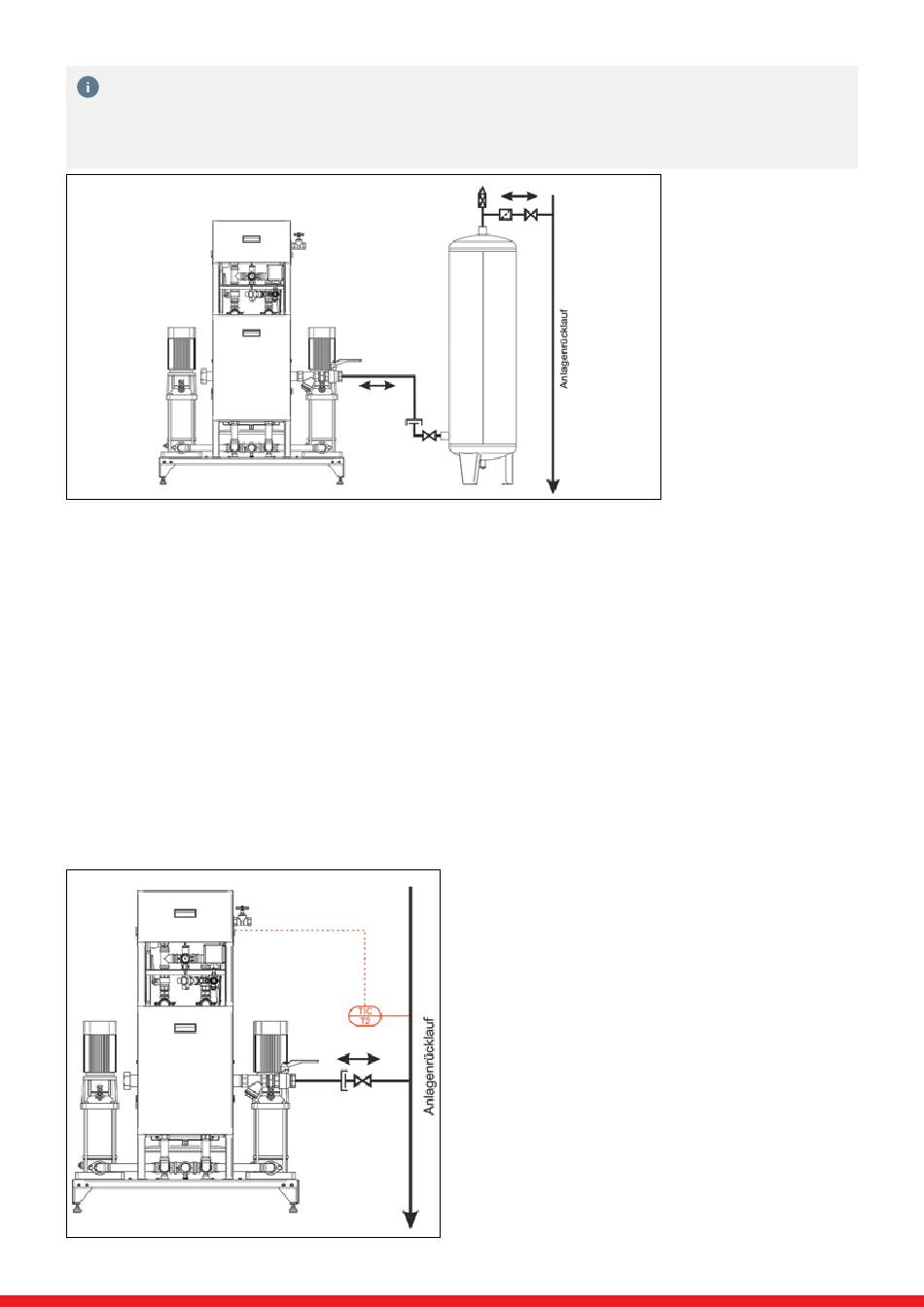

Abbildung 8:
Verwendung eines EV-Vorschaltgefäßes
4.6.
Temperaturfühler T2
Geräte der Serien MULTICONTROL MODULAR bieten in Verbindung mit dem als Zubehör erhältlichen
Temperaturfühler T2 die Möglichkeit, die Temperatur im Anlagenrücklauf bzw. in der Expansionsüberströmleitung
zu überwachen.
Mithilfe dieser Überwachung wird zum Schutz des Gerätes die Entgasungsfunktion bei momentan zu hoher
Temperatur gesperrt, damit die Armaturen und die Membrane während des Entgasungsvorganges nicht durch zu
heißes oder noch nicht abgekühltes Anlagenmedium beschädigt werden. Sehr zu empfehlen ist der Einbau eines
Temperaturfühlers T2 auf jeden Fall bei Anlagen mit einer Absicherungstemperatur von mehr als 95 °C.
Die Einbindung dieses Temperaturfühlers erfolgt bauseits im Anlagenrücklauf unmittelbar vor dem Anschlusspunkt
(Abb. 9). Bei Verwendung eines Vorschaltgefäßes ist für diese Zwecke eine Muffe am Vorschaltgefäß vorgesehen
(Abb. 10).
Abbildung 9:
Eindbindung des Temperaturfülers T2 ohne Vorschaltgefäß
13
