Einbauanleitung:
Die folgende Anleitung darf nur exemplarisch gesehen werden, da es sehr viele verschiedene Ausführungen des
Golf VII gibt: Mit drei Türen oder fünf Türen oder Sondermodelle, aber auch Änderungen in den Modellen selbst.
Dadurch sind sehr viele verschiedene Variationen möglich.
Sicherheitshinweis
Betreiben Sie das System nur an
einer Endstufe, die eine Leistung
hat, die dem System entspricht.
Das System darf nur in dieser
Plug and Play Variante eingebaut
werden. Änderungen oder
Erweiterungen an der
Frequenzweiche können zu
Schäden an Lautsprechern oder

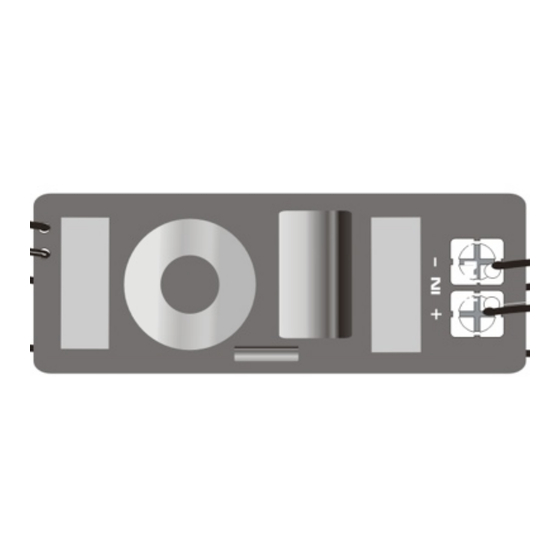

Die Frequenzweiche
Alle Kabel und Stecker sind so konfektioniert, dass die Stecker nur an den zugehörigen Lautsprecher passen.
Es gibt die Möglichkeit, den Hochtonbereich zu beeinflussen, indem die seitlich heraushängenden Kabelschleifen
durchtrennt werden.
Wichtig, falls Sie diese durchtrennen, unbedingt wieder mit einem Isolierband isolieren.
Bei der CR-M (Weiche aus dem M-System) gibt es nur die Kabelschleife 1 um den Pegel zu reduzieren.
Kabelschleife 1:
Vorwiderstand 3,4 Ohm vor
dem Hochtöner wird beim
Durchtrennen aktiviert
Abstimmungsmöglichkeiten:
1. Hochtöner etwas zu laut -> transparent-blaues Kabel durchtrennen.
2. Hochtöner oder Stimmen zischelig -> transparentes Kabel durchtrennen
Empfehlung: Fahrerseite transparent-blaue / Beifahrerseite transparente Kabelschleife durchtrennen !
