Sauerstoffmessgerät SGM7
6.2

Aufbau des SGM7

6.2.1 Mechanischer Aufbau

Beim SGM7 befinden
Durchflussmesser, Pumpe, Netzfilter, Messzelle) in einem tragbaren
Gehäuse.

6.2.2 Netzanschluss

Das SGM7 wird
Geräteanschlussleitung an das Netz angeschlossen.
Das SGM7 ist als Tischgerät konzipiert. Die Betriebslage des SGM ist
horizontal, mit einem maximalen Neigungswinkel von 30°.

6.2.3 Vorderseite

An der Vorderseite
Bedienelemente. Der Messwert wird je nach Größe und Programmierung in
Vol.-% oder in Vol.-ppm auf einem Display angezeigt.
1 Vol.-% entspricht 10
Eine Leuchtdiode dient als Betriebsanzeige und signalisiert durch Farbe und
ggf. Blinken bestimmte Betriebs- bzw. Warnzustände (s. Kap. 8.1.4).
Rechts befindet sich eine Tastatur, die zur Auswahl der Anzeige oder zur
Programmierung des Gerätes dient.

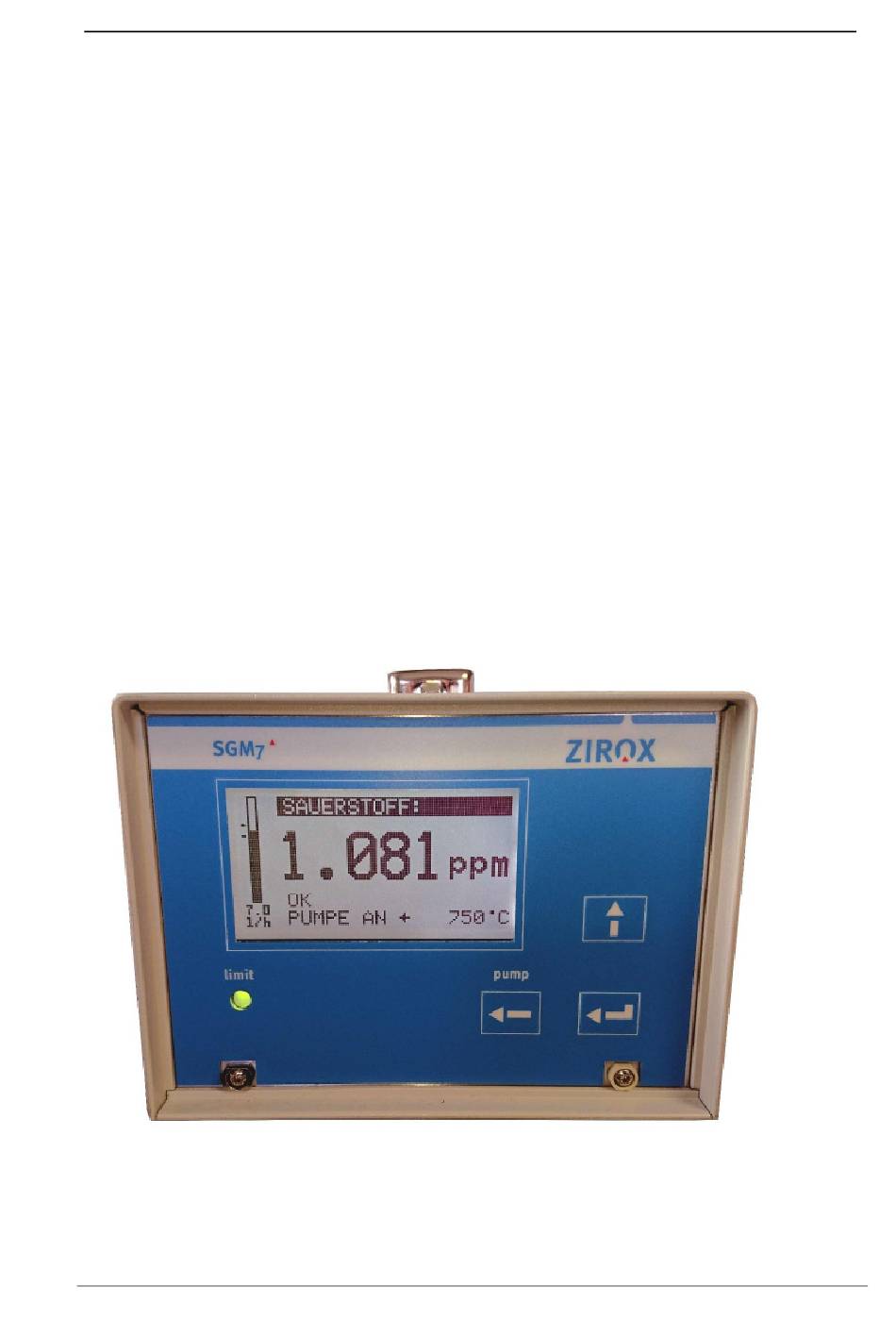

Abb. 5: Vorderseite des SGM7
HB_SGM7_dt.docx
sich alle
über die mit dem
des Gerätes befinden
4
Vol.-ppm, 1 Vol.-ppm entspricht 0,0001 Vol.-%.
Baugruppen (Hauptelektronik,
Gerät fest
sich Anzeige-
verbundene
Betriebslage und
Neigungswinkel
und
Vol.-%- Vol.-ppm
