ZIROX – Sauerstoffmesstechnik
SGM7

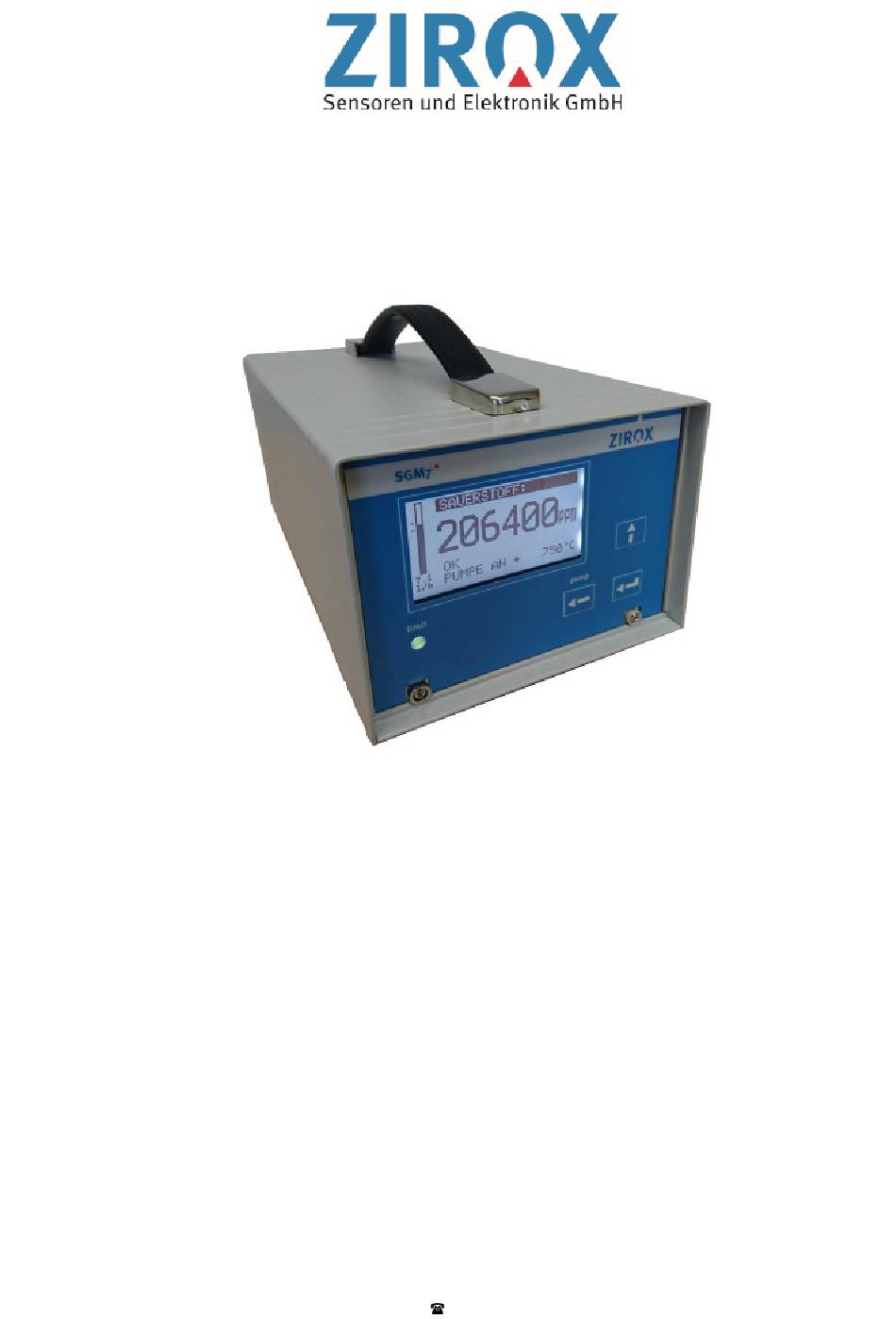

Sauerstoffmessgerät zur Messung
in inerten und reaktiven Gasen
ZIROX Sensoren & Elektronik GmbH
Am Koppelberg 21, D-17489 Greifswald
+49 3834 8309 -00, Fax: -29 E-Mail: info@zirox.de
Inhaltsverzeichnis
