7

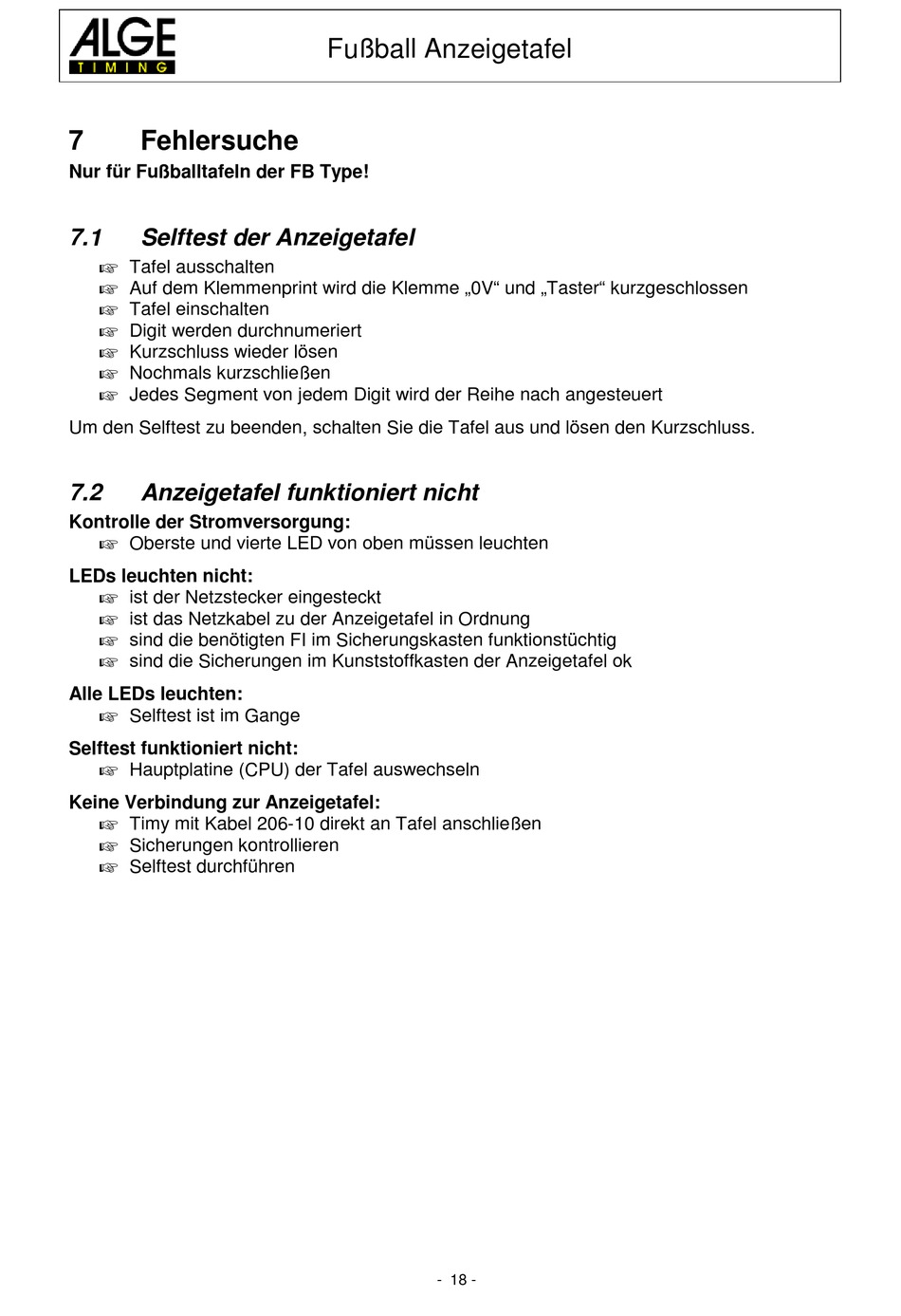

Fehlersuche

Nur für Fußballtafeln der FB Type!
7.1

Selftest der Anzeigetafel

 Tafel ausschalten
 Auf dem Klemmenprint wird die Klemme „0V" und „Taster" kurzgeschlossen
 Tafel einschalten
 Digit werden durchnumeriert
 Kurzschluss wieder lösen
 Nochmals kurzschließen
 Jedes Segment von jedem Digit wird der Reihe nach angesteuert
Um den Selftest zu beenden, schalten Sie die Tafel aus und lösen den Kurzschluss.
7.2

Anzeigetafel funktioniert nicht

Kontrolle der Stromversorgung:
 Oberste und vierte LED von oben müssen leuchten
LEDs leuchten nicht:
 ist der Netzstecker eingesteckt
 ist das Netzkabel zu der Anzeigetafel in Ordnung
 sind die benötigten FI im Sicherungskasten funktionstüchtig
 sind die Sicherungen im Kunststoffkasten der Anzeigetafel ok
Alle LEDs leuchten:
 Selftest ist im Gange
Selftest funktioniert nicht:
 Hauptplatine (CPU) der Tafel auswechseln
Keine Verbindung zur Anzeigetafel:
 Timy mit Kabel 206-10 direkt an Tafel anschließen
 Sicherungen kontrollieren
 Selftest durchführen
