Die Projektionswand wird durch Drehen der Sicherungsschraube im Uhrzeigersinn gegen den
oberen Winkelschenkel geschoben und dabei durch den Sicherungskeil in der T-Nut an der
Kastenoberseite gesichert.
Die Sicherungsschraube darf mit dem mitgelieferten Sechskantschlüssel nur mit
geringer Kraft angezogen werden, um eine Deformierung des Schutzkastens zu vermeiden.
Maximales Anzugsmoment 3Nm.

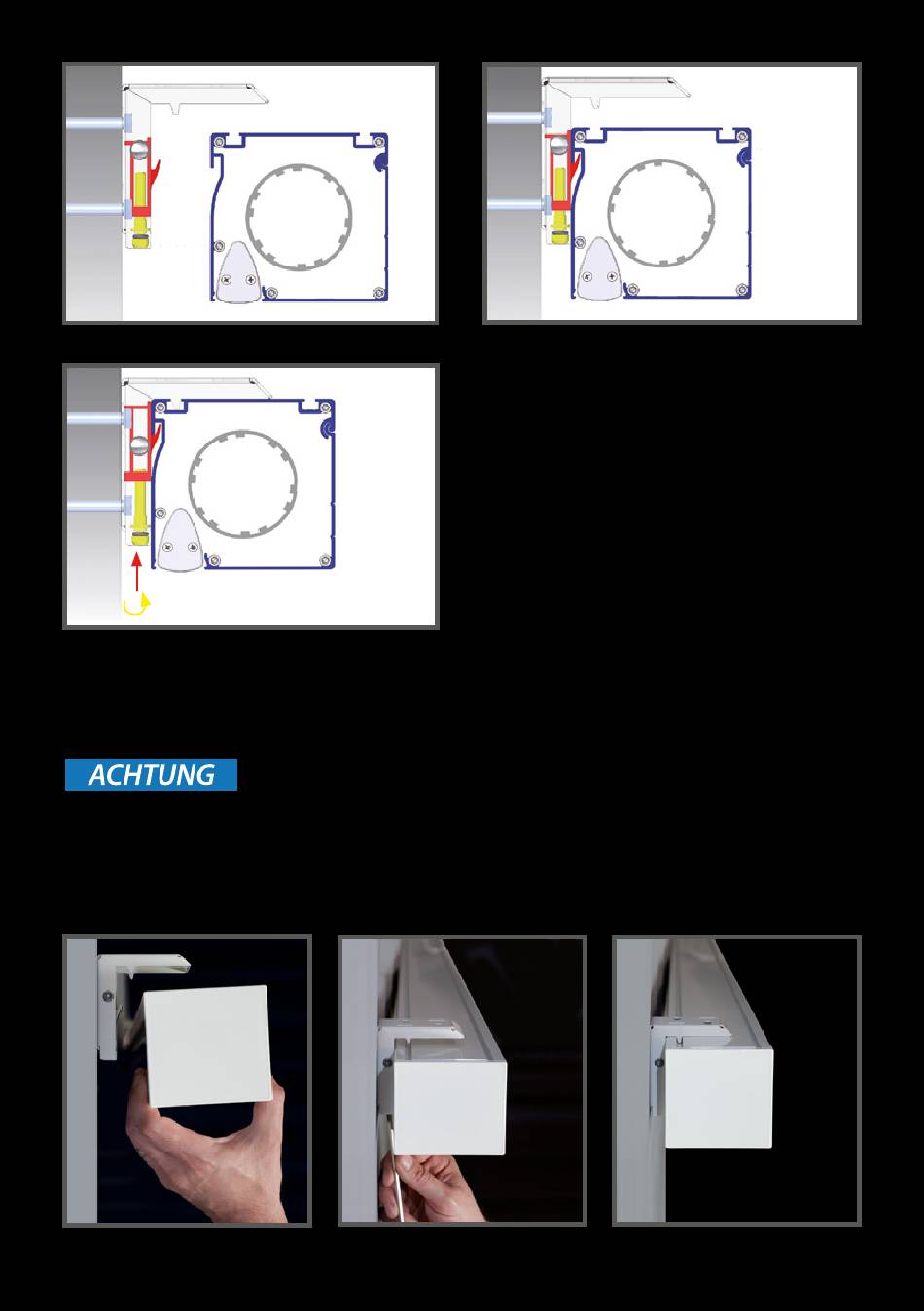

Der Gehäusekasten (blau) wird an der
rückseitigen Ausnehmung in das Hakenprofil
(rot) eingehängt.
QuickMount Winkel (weiß)
QuickMount Hakenprofil (rot)
Projektionswand (blau)
Sicherungsschraube (gelb)
