6400-901 A.0
3

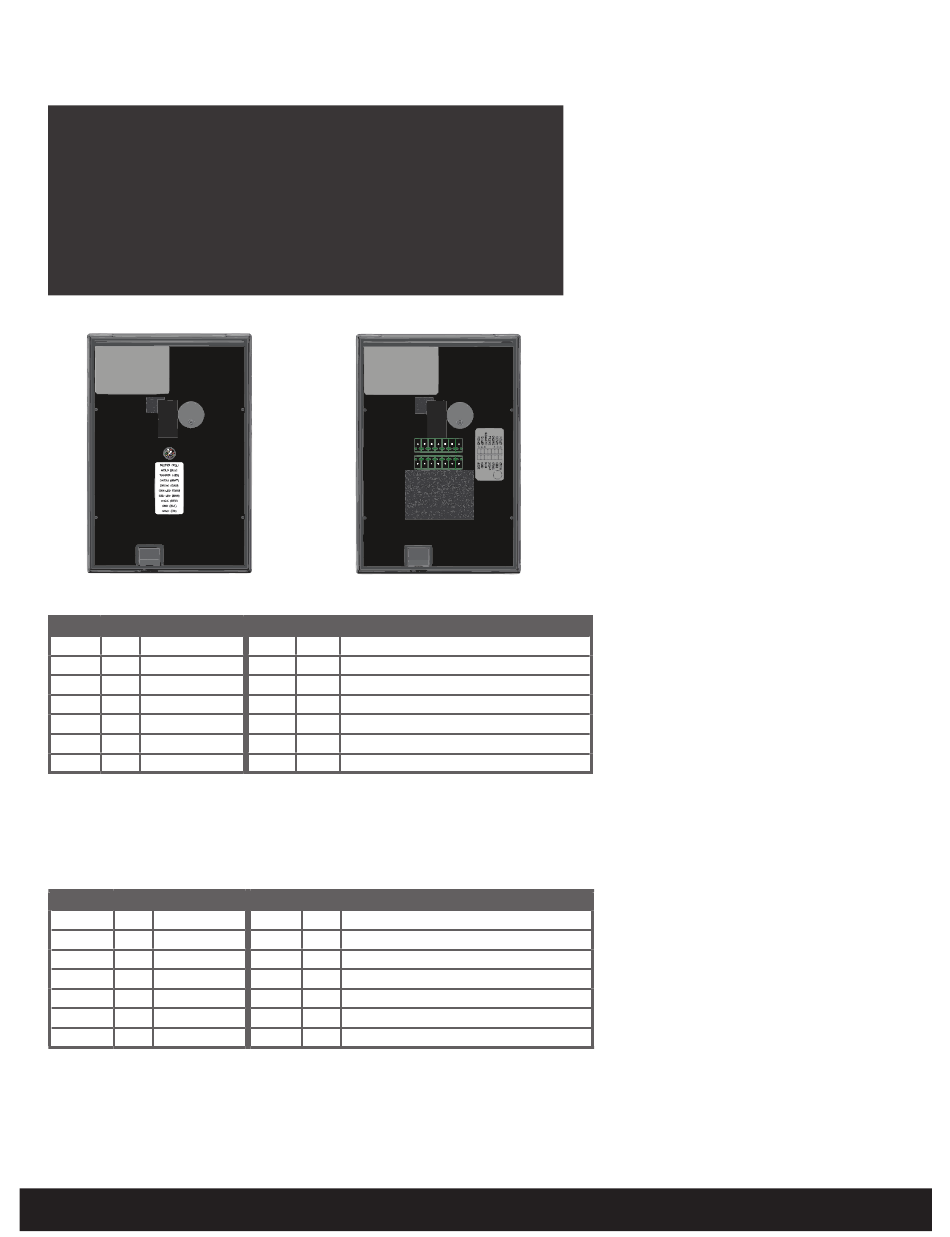

Wiring
Pigtail (RP) Reader
Pigtail
Term
Description
Yellow
P1-1
Beeper
Orange
P1-2
Green LED (GRN)
Black
P1-3
Ground (RTN)
Red
P1-4
+VDC
Drain
P1-5
* Shield (SHLD)
Brown
P1-6
Red LED
Blue
P1-7
Hold
*
Drain wire can be "data return" line when a separate power supply is used.
**
Requires Expansion Module [ RS232, RS485, USB, UART to UART ] GPIO signifies a General Purpose Input/Output.
***
Tamper Output. When activated, output syncs to ground (default).
****
Dependent upon reader configuration.
See HTOG Wiegand and Clock-and-Data configurations for more information.
Flexible
Term.
Descripción
Amarillo
P1-1
Alerta sonora
Anaranjado
P1-2
LED verde (GRN)
Negro
P1-3
Tierra (RTN)
Rojo
P1-4
+VCC
Drenaje
P1-5
* Blindaje (SHLD)
Marrón
P1-6
Rojo LED
Azul
P1-7
Retención
*
El cable de drenaje puede ser una línea de "retorno de datos" cuando se usa una fuente de alimentación separada.
**
Requiere módulo de expansión [ RS232, RS485, USB, UART a UART ] GPIO es la sigla en inglés correspondiente a
Entrada/Salida de Uso General.
***
Salida de sabotaje. Al activarse, la salida se sincroniza con tierra (predeterminado).
****
Depende de la configuración del lector.
Para obtener más información, consulte las configuraciones de HTOG Wiegand, y del reloj y los datos (Clock-and-Data).
©2008 HID Global Corporation. All rights reserved.
Terminal Reader
Pigtail
Term
Description
P2-7
**
GPIO1 (RS232-T/RS485-A/USB-5V/UART-T)
P2-6
**
GPIO2 (RS232-R/RS485-B/USB-D+/UART-R)
Violet
P2-5
***
Open Collector Output
White
P2-4
**** Wiegand Data 1 / Clock
Green
P2-3
**** Wiegand Data 0 / Data
P2-2
**
GPIO3 (RS485-Z/USB-D-)
P2-1
**
GPIO4 (RS485-Y)
Flexible
Term.
Descripción
P2-7
**
GPIO1 (RS232-T/RS485-A/USB-5V/UART-T)
P2-6
**
GPIO2 (RS232-R/RS485-B/USB-D+/UART-R)
Violeta
P2-5
***
Salida de colector abierto
Blanco
P2-4
**** Datos Wiegand 1 / Reloj
Verde
P2-3
**** Datos Wiegand 0 / Datos
P2-2
**
GPIO3 (RS485-Z/USB-D-)
P2-1
**
GPIO4 (RS485-Y)
R10, R15, R30, R40, RP15, RP40
RW100, RW150, RW300, RW400
c
ableado
c
âblage
f
iação
V
erdrahtung
c
ablaggio
配線
布线
배선
ТАБЛИЦА рАсКЛЮЧЕНИЯ ПрОВОДОВ
INSTALLATION GUIDE
iCLASS
5
