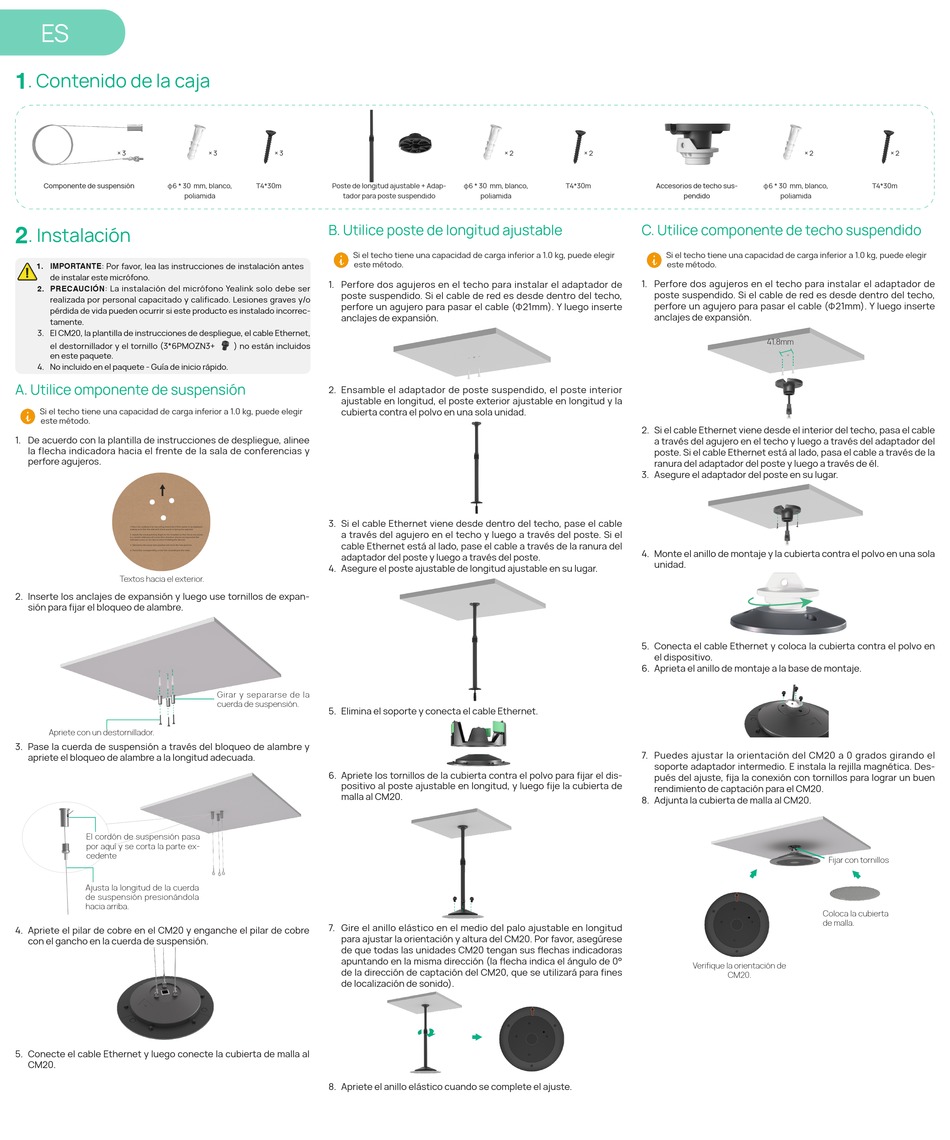

ES
1
. Contenido de la caja
× 3
φ6 * 30 mm, blanco,
Componente de suspensión
poliamida
2
. Instalación
1. IMPORTANTE: Por favor, lea las instrucciones de instalación antes
de instalar este micrófono.
2. PRECAUCIÓN: La instalación del micrófono Yealink solo debe ser
realizada por personal capacitado y calificado. Lesiones graves y/o
pérdida de vida pueden ocurrir si este producto es instalado incorrec-
tamente.
3. El CM20, la plantilla de instrucciones de despliegue, el cable Ethernet,
el destornillador y el tornillo (3*6PMOZN3+
en este paquete.
4. No incluido en el paquete - Guía de inicio rápido.
A. Utilice omponente de suspensión
Si el techo tiene una capacidad de carga inferior a 1.0 kg, puede elegir
este método.
1. De acuerdo con la plantilla de instrucciones de despliegue, alinee
la flecha indicadora hacia el frente de la sala de conferencias y
perfore agujeros.
Textos hacia el exterior.
2. Inserte los anclajes de expansión y luego use tornillos de expan-
sión para fijar el bloqueo de alambre.
Apriete con un destornillador.
3. Pase la cuerda de suspensión a través del bloqueo de alambre y
apriete el bloqueo de alambre a la longitud adecuada.
El cordón de suspensión pasa
por aquí y se corta la parte ex-
cedente
Ajusta la longitud de la cuerda
de suspensión presionándola
hacia arriba.
4. Apriete el pilar de cobre en el CM20 y enganche el pilar de cobre
con el gancho en la cuerda de suspensión.
5. Conecte el cable Ethernet y luego conecte la cubierta de malla al
CM20.
× 3
× 3
T4*30m
Poste de longitud ajustable + Adap-
tador para poste suspendido
B. Utilice poste de longitud ajustable
Si el techo tiene una capacidad de carga inferior a 1.0 kg, puede elegir
este método.
1. Perfore dos agujeros en el techo para instalar el adaptador de
poste suspendido. Si el cable de red es desde dentro del techo,
perfore un agujero para pasar el cable (Φ21mm). Y luego inserte
anclajes de expansión.
) no están incluidos
2. Ensamble el adaptador de poste suspendido, el poste interior
ajustable en longitud, el poste exterior ajustable en longitud y la
cubierta contra el polvo en una sola unidad.
3. Si el cable Ethernet viene desde dentro del techo, pase el cable
a través del agujero en el techo y luego a través del poste. Si el
cable Ethernet está al lado, pase el cable a través de la ranura del
adaptador del poste y luego a través del poste.
4. Asegure el poste ajustable de longitud ajustable en su lugar.
Girar y separarse de la
cuerda de suspensión.
5. Elimina el soporte y conecta el cable Ethernet.
6. Apriete los tornillos de la cubierta contra el polvo para fijar el dis-
positivo al poste ajustable en longitud, y luego fije la cubierta de
malla al CM20.
7. Gire el anillo elástico en el medio del palo ajustable en longitud
para ajustar la orientación y altura del CM20. Por favor, asegúrese
de que todas las unidades CM20 tengan sus flechas indicadoras
apuntando en la misma dirección (la flecha indica el ángulo de 0°
de la dirección de captación del CM20, que se utilizará para fines
de localización de sonido).
8. Apriete el anillo elástico cuando se complete el ajuste.
× 2
× 2
φ6 * 30 mm, blanco,
T4*30m
poliamida
C. Utilice componente de techo suspendido
1. Perfore dos agujeros en el techo para instalar el adaptador de
2. Si el cable Ethernet viene desde el interior del techo, pasa el cable
3. Asegure el adaptador del poste en su lugar.
4. Monte el anillo de montaje y la cubierta contra el polvo en una sola
5. Conecta el cable Ethernet y coloca la cubierta contra el polvo en
6. Aprieta el anillo de montaje a la base de montaje.
7. Puedes ajustar la orientación del CM20 a 0 grados girando el
8. Adjunta la cubierta de malla al CM20.
× 2
φ6 * 30 mm, blanco,
Accesorios de techo sus-
pendido
poliamida
Si el techo tiene una capacidad de carga inferior a 1.0 kg, puede elegir
este método.
poste suspendido. Si el cable de red es desde dentro del techo,
perfore un agujero para pasar el cable (Φ21mm). Y luego inserte
anclajes de expansión.
41.8mm
a través del agujero en el techo y luego a través del adaptador del
poste. Si el cable Ethernet está al lado, pasa el cable a través de la
ranura del adaptador del poste y luego a través de él.
unidad.
el dispositivo.
soporte adaptador intermedio. E instala la rejilla magnética. Des-
pués del ajuste, fija la conexión con tornillos para lograr un buen
rendimiento de captación para el CM20.
Fijar con tornillos
Coloca la cubierta
de malla.
Verifique la orientación de
CM20.
× 2
T4*30m
