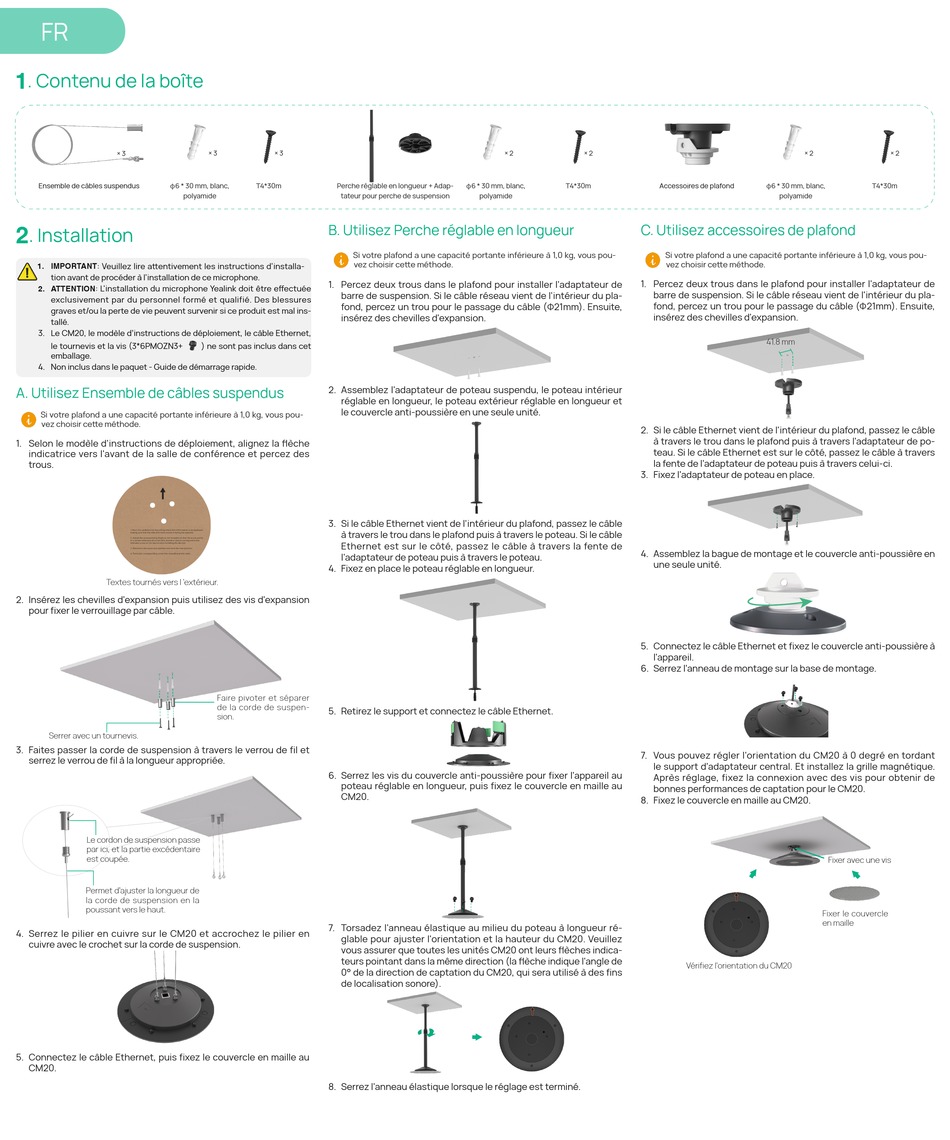

Yealink CM-MountKIT Schnellstartanleitung Seite 3

FR
1
. Contenu de la boîte
× 3
φ6 * 30 mm, blanc,
Ensemble de câbles suspendus
polyamide
2
. Installation
1. IMPORTANT: Veuillez lire attentivement les instructions d'installa-
tion avant de procéder à l'installation de ce microphone.
2. ATTENTION: L'installation du microphone Yealink doit être effectuée
exclusivement par du personnel formé et qualifié. Des blessures
graves et/ou la perte de vie peuvent survenir si ce produit est mal ins-
tallé.
3. Le CM20, le modèle d'instructions de déploiement, le câble Ethernet,
le tournevis et la vis (3*6PMOZN3+
emballage.
4. Non inclus dans le paquet - Guide de démarrage rapide.
A. Utilisez Ensemble de câbles suspendus
Si votre plafond a une capacité portante inférieure à 1,0 kg, vous pou-
vez choisir cette méthode.
1. Selon le modèle d'instructions de déploiement, alignez la flèche
indicatrice vers l'avant de la salle de conférence et percez des
trous.
Textes tournés vers l 'extérieur.
2. Insérez les chevilles d'expansion puis utilisez des vis d'expansion
pour fixer le verrouillage par câble.
Serrer avec un tournevis.
3. Faites passer la corde de suspension à travers le verrou de fil et
serrez le verrou de fil à la longueur appropriée.
Le cordon de suspension passe
par ici, et la partie excédentaire
est coupée.
Permet d'ajuster la longueur de
la corde de suspension en la
poussant vers le haut.
4. Serrez le pilier en cuivre sur le CM20 et accrochez le pilier en
cuivre avec le crochet sur la corde de suspension.
5. Connectez le câble Ethernet, puis fixez le couvercle en maille au
CM20.
× 3 × 3
T4*30m Perche réglable en longueur + Adap-
tateur pour perche de suspension
B. Utilisez Perche réglable en longueur
Si votre plafond a une capacité portante inférieure à 1,0 kg, vous pou-
vez choisir cette méthode.
1. Percez deux trous dans le plafond pour installer l'adaptateur de
barre de suspension. Si le câble réseau vient de l'intérieur du pla-
fond, percez un trou pour le passage du câble (Φ21mm). Ensuite,
insérez des chevilles d'expansion.
) ne sont pas inclus dans cet
2. Assemblez l'adaptateur de poteau suspendu, le poteau intérieur
réglable en longueur, le poteau extérieur réglable en longueur et
le couvercle anti-poussière en une seule unité.
3. Si le câble Ethernet vient de l'intérieur du plafond, passez le câble
à travers le trou dans le plafond puis à travers le poteau. Si le câble
Ethernet est sur le côté, passez le câble à travers la fente de
l'adaptateur de poteau puis à travers le poteau.
4. Fixez en place le poteau réglable en longueur.
Faire pivoter et séparer
de la corde de suspen-
5. Retirez le support et connectez le câble Ethernet.
sion.
6. Serrez les vis du couvercle anti-poussière pour fixer l'appareil au
poteau réglable en longueur, puis fixez le couvercle en maille au
CM20.
7. Torsadez l'anneau élastique au milieu du poteau à longueur ré-
glable pour ajuster l'orientation et la hauteur du CM20. Veuillez
vous assurer que toutes les unités CM20 ont leurs flèches indica-
teurs pointant dans la même direction (la flèche indique l'angle de
0° de la direction de captation du CM20, qui sera utilisé à des fins
de localisation sonore).
8. Serrez l'anneau élastique lorsque le réglage est terminé.
× 2 × 2
φ6 * 30 mm, blanc,
T4*30m
polyamide
C. Utilisez accessoires de plafond
1. Percez deux trous dans le plafond pour installer l'adaptateur de
2. Si le câble Ethernet vient de l'intérieur du plafond, passez le câble
3. Fixez l'adaptateur de poteau en place.
4. Assemblez la bague de montage et le couvercle anti-poussière en
5. Connectez le câble Ethernet et fixez le couvercle anti-poussière à
6. Serrez l'anneau de montage sur la base de montage.
7. Vous pouvez régler l'orientation du CM20 à 0 degré en tordant
8. Fixez le couvercle en maille au CM20.
× 2
φ6 * 30 mm, blanc,
Accessoires de plafond
polyamide
Si votre plafond a une capacité portante inférieure à 1,0 kg, vous pou-
vez choisir cette méthode.
barre de suspension. Si le câble réseau vient de l'intérieur du pla-
fond, percez un trou pour le passage du câble (Φ21mm). Ensuite,
insérez des chevilles d'expansion.
41.8 mm
à travers le trou dans le plafond puis à travers l'adaptateur de po-
teau. Si le câble Ethernet est sur le côté, passez le câble à travers
la fente de l'adaptateur de poteau puis à travers celui-ci.
une seule unité.
l'appareil.
le support d'adaptateur central. Et installez la grille magnétique.
Après réglage, fixez la connexion avec des vis pour obtenir de
bonnes performances de captation pour le CM20.
Fixer avec une vis
Fixer le couvercle
en maille
Vérifiez l'orientation du CM20
× 2
T4*30m
