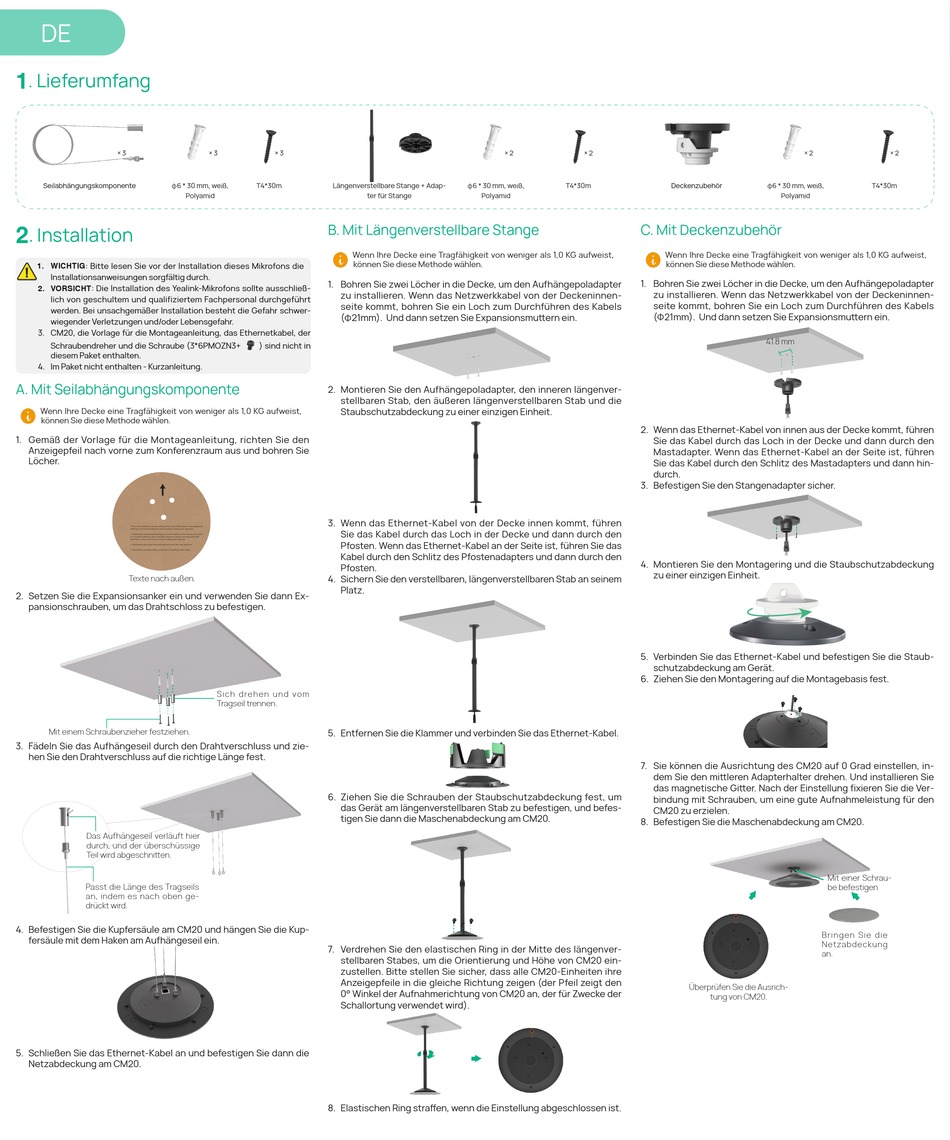

Yealink CM-MountKIT Schnellstartanleitung Seite 2

DE
1
. Lieferumfang
× 3
φ6 * 30 mm, weiß,
Seilabhängungskomponente
Polyamid
2
. Installation
1. WICHTIG: Bitte lesen Sie vor der Installation dieses Mikrofons die
Installationsanweisungen sorgfältig durch.
2. VORSICHT: Die Installation des Yealink-Mikrofons sollte ausschließ-
lich von geschultem und qualifiziertem Fachpersonal durchgeführt
werden. Bei unsachgemäßer Installation besteht die Gefahr schwer-
wiegender Verletzungen und/oder Lebensgefahr.
3. CM20, die Vorlage für die Montageanleitung, das Ethernetkabel, der
Schraubendreher und die Schraube (3*6PMOZN3+
diesem Paket enthalten.
4. Im Paket nicht enthalten - Kurzanleitung.
A. Mit Seilabhängungskomponente
Wenn Ihre Decke eine Tragfähigkeit von weniger als 1,0 KG aufweist,
können Sie diese Methode wählen.
1. Gemäß der Vorlage für die Montageanleitung, richten Sie den
Anzeigepfeil nach vorne zum Konferenzraum aus und bohren Sie
Löcher.
Texte nach außen.
2. Setzen Sie die Expansionsanker ein und verwenden Sie dann Ex-
pansionschrauben, um das Drahtschloss zu befestigen.
Mit einem Schraubenzieher festziehen.
3. Fädeln Sie das Aufhängeseil durch den Drahtverschluss und zie-
hen Sie den Drahtverschluss auf die richtige Länge fest.
Das Aufhängeseil verläuft hier
durch, und der überschüssige
Teil wird abgeschnitten.
Passt die Länge des Tragseils
an, indem es nach oben ge-
drückt wird.
4. Befestigen Sie die Kupfersäule am CM20 und hängen Sie die Kup-
fersäule mit dem Haken am Aufhängeseil ein.
5. Schließen Sie das Ethernet-Kabel an und befestigen Sie dann die
Netzabdeckung am CM20.
× 3 × 3
T4*30m Längenverstellbare Stange + Adap-
ter für Stange
B. Mit Längenverstellbare Stange
Wenn Ihre Decke eine Tragfähigkeit von weniger als 1,0 KG aufweist,
können Sie diese Methode wählen.
1. Bohren Sie zwei Löcher in die Decke, um den Aufhängepoladapter
zu installieren. Wenn das Netzwerkkabel von der Deckeninnen-
seite kommt, bohren Sie ein Loch zum Durchführen des Kabels
(Φ21mm). Und dann setzen Sie Expansionsmuttern ein.
) sind nicht in
2. Montieren Sie den Aufhängepoladapter, den inneren längenver-
stellbaren Stab, den äußeren längenverstellbaren Stab und die
Staubschutzabdeckung zu einer einzigen Einheit.
3. Wenn das Ethernet-Kabel von der Decke innen kommt, führen
Sie das Kabel durch das Loch in der Decke und dann durch den
Pfosten. Wenn das Ethernet-Kabel an der Seite ist, führen Sie das
Kabel durch den Schlitz des Pfostenadapters und dann durch den
Pfosten.
4. Sichern Sie den verstellbaren, längenverstellbaren Stab an seinem
Platz.
S i c h d re h en u n d v o m
Tragseil trennen.
5. Entfernen Sie die Klammer und verbinden Sie das Ethernet-Kabel.
6. Ziehen Sie die Schrauben der Staubschutzabdeckung fest, um
das Gerät am längenverstellbaren Stab zu befestigen, und befes-
tigen Sie dann die Maschenabdeckung am CM20.
7. Verdrehen Sie den elastischen Ring in der Mitte des längenver-
stellbaren Stabes, um die Orientierung und Höhe von CM20 ein-
zustellen. Bitte stellen Sie sicher, dass alle CM20-Einheiten ihre
Anzeigepfeile in die gleiche Richtung zeigen (der Pfeil zeigt den
0° Winkel der Aufnahmerichtung von CM20 an, der für Zwecke der
Schallortung verwendet wird).
8. Elastischen Ring straffen, wenn die Einstellung abgeschlossen ist.
× 2 × 2
φ6 * 30 mm, weiß,
T4*30m
Polyamid
C. Mit Deckenzubehör
1. Bohren Sie zwei Löcher in die Decke, um den Aufhängepoladapter
2. Wenn das Ethernet-Kabel von innen aus der Decke kommt, führen
3. Befestigen Sie den Stangenadapter sicher.
4. Montieren Sie den Montagering und die Staubschutzabdeckung
5. Verbinden Sie das Ethernet-Kabel und befestigen Sie die Staub-
6. Ziehen Sie den Montagering auf die Montagebasis fest.
7. Sie können die Ausrichtung des CM20 auf 0 Grad einstellen, in-
8. Befestigen Sie die Maschenabdeckung am CM20.
× 2
φ6 * 30 mm, weiß,
Deckenzubehör
Polyamid
Wenn Ihre Decke eine Tragfähigkeit von weniger als 1,0 KG aufweist,
können Sie diese Methode wählen.
zu installieren. Wenn das Netzwerkkabel von der Deckeninnen-
seite kommt, bohren Sie ein Loch zum Durchführen des Kabels
(Φ21mm). Und dann setzen Sie Expansionsmuttern ein.
41.8 mm
Sie das Kabel durch das Loch in der Decke und dann durch den
Mastadapter. Wenn das Ethernet-Kabel an der Seite ist, führen
Sie das Kabel durch den Schlitz des Mastadapters und dann hin-
durch.
zu einer einzigen Einheit.
schutzabdeckung am Gerät.
dem Sie den mittleren Adapterhalter drehen. Und installieren Sie
das magnetische Gitter. Nach der Einstellung fixieren Sie die Ver-
bindung mit Schrauben, um eine gute Aufnahmeleistung für den
CM20 zu erzielen.
Mit einer Schrau-
be befestigen
B r i n g en S i e d i e
Netzabdeckung
an.
Überprüfen Sie die Ausrich-
tung von CM20.
× 2
T4*30m
