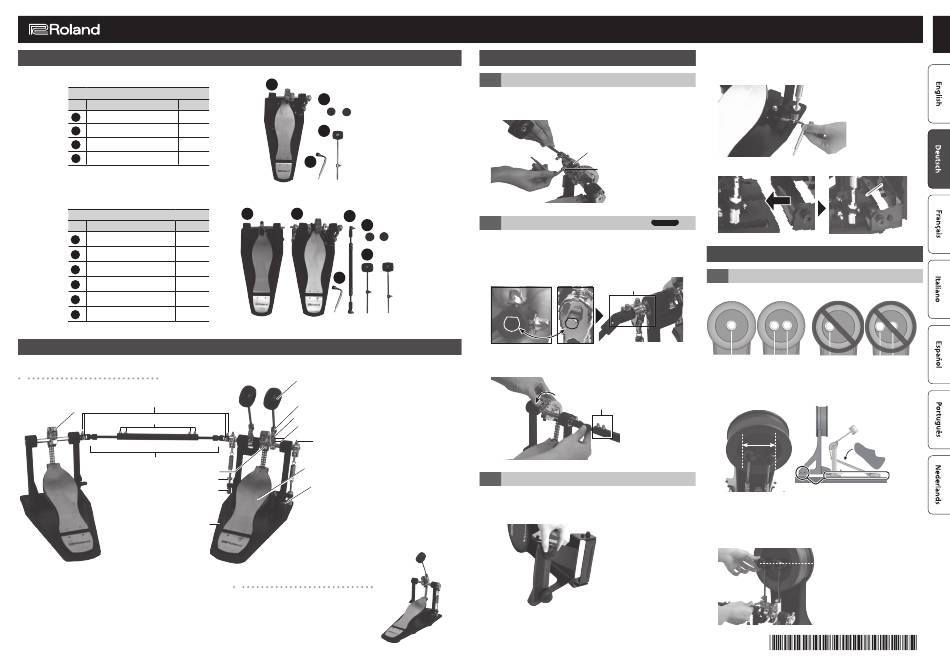

Roland RDH-100 Bedienungsanleitung

RDH-100/RDH-102
Überprüfen der beigefügten Teile
RDH-100
Nr. Teil Anzahl
1 Pedal 1
2
Stimmschlüssel/Inbusschlüssel 1
3 Erschütterungs-Dämpfer 2
4 Schlägel 1
RDH-102
Nr. Teil Anzahl
1 Pedal (links) 1
2 Pedal (rechts) 1
3 Stimmschlüssel/Inbusschlüssel 1
4 Verbindungsrohr 1
5 Erschütterungs-Dämpfer 2
6 Schlägel 2
Beschreibung
RDH-102
Pedal-Befestigungsschraube
Kette
Längen-Einstellschraube
Verbindungsrohr
Fußplatten-
Einstellschraube
obere Mutter
untere Mutter
Pedalplatte
Pedal (links)
© 2020 Roland Corporation
Kick Pedal
Bedienungsanleitung
1
3
4
2
1 2
4
5
6
3
Schlägel
Sperrvorrichtung
Schlägelhalter
Schlägel-Befestigungsschraube
Schlägelwinkel-Befestigungsschraube
Fußplatte
Klemmschraube
Pedal (rechts)
RDH-100
siehe RDH-102 Pedal (rechts).
Montage
1.
Anbringen der Schlägel
1–1.
Lösen Sie mithilfe des Inbusschlüssels die Schlägel-Befestigungsschraube.
1–2.
Führen Sie den Schlägel in die Halterung und ziehen Sie die Schlägel-
Befestigungsschraube wieder fest.
Schlägelhalter
Schlägel-Befestigungsschraube
2.
Befestigen des Verbindungsrohrs
nur RDH-102
2–1.
Lösen Sie die Pedal-Befestigungsschraube des Verbindungsrohrs.
2–2.
Befestigen Sie das Verbindungsrohr am Pedal (rechts) und ziehen Sie
die Pedal-Befestigungsschraube (rechts) auf der rechten Seite des
Verbindungsrohrs fest.
Stellen Sie sicher, dass die Profile der Anschlüsse zusammen passen.
Pedal-
Befestigungsschraube
2–3.
Befestigen Sie das Verbindungsrohr am Pedal (links).
Drehen Sie die Kette zu sich heran, so dass das Pedal angehoben wird und
befestigen Sie die Pedal-Befestigungsschraube (links).
Pedal-Befestigungsschraube
3.
Befestigen an der Bass Drum
3–1.
Befestigen Sie die Erschütterungs-Dämpfer am Kick Pad oder der Bass Drum.
Setzen Sie die Dämpfer auf die Bolzen an der Unterseite des Kick Pad bzw. der
Bass Drum und drehen Sie die in die Bolzen, um sie zu
Erschütterungs-Dämpfer
befestigen (zwei Positionen).
Lesen Sie zuerst die Abschnitte „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE". Lesen Sie dann diese Anleitung ganz
durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
3–2.
Lösen Sie mithilfe des Inbusschlüssels die Klemmschraube des Pedals
(rechts).
* Wenn Sie den Schlüssel verwenden, der dem V-Drum oder der KD-Serie
beigefügt ist, lässt sich die Klemmschraube leichter lösen.
3–3.
Positionieren Sie die Bass Drum zwischen der Pedalplatte und der Klammer.
Verschiedene Einstellungen
4.
Einstellen der Schlägel-Position
Beispiele für ein falsches Setup
Beispiele für ein korrektes Setup
RDH-100 RDH-102 RDH-100
4–1.
Stellen Sie die exakte Position des linken und rechten Schlägels ein.
Stellen Sie die Positionen der Schlägel so ein, dass diese auf die Mitte
der Schlagfläche treffen und ziehen Sie dann die bei Schritt 3-2 gelöste
Klemmschraube wieder fest. Stellen Sie sicher, dass die Bass Drum und die
Pedalplatte festen Kontakt zum Boden haben und stabil stehen.
auf Bodenkontakt achten
4–2.
Stellen Sie die Höhe des Schlägels ein.
Lösen Sie die Sperrvorrichtung (zwei Positionen) und die Schlägel-
Befestigungsschraube (vier Positionen) und stellen Sie die Höhe des Schlägels
so ein, dass dieser auf die Mitte der Schlagfläche trifft. Ziehen Sie dann zuerst
die Schlägel-Befestigungsschrauben und danach die Sperrvorrichtungen
wieder fest.
Mittel-Position
* 5 1 0 0 0 7 4
2
Klammer
RDH-102
9 3 0 - 0 1 *
