DRUCKMINDERER
Eigenschaften:
Gas: handelsübliches Propangas.
Maximaler Einspeisedruck: 16 bar; nominaler Ausgangsdruck: 1,5 bar bis 3,5 bar.
Nenndurchsatz: 6 bis 10 kg/h.
Gaseinspeiseanschluss: Flaschenmutter NF 21,7 x 1,814 Linksgewinde. Export: bitte anfragen.
Ausgangsgewinde: männl. G 3/8 ISO 228.
Sicherheit: Durchsatzüberschreitungsventil mit manueller Wiedereinschaltung.

Funktionsweise:

Unabhängig vom flaschenseitigen Hochdruck am Eingang regelt der Druckminderer den
Ausgangsdruck auf den an seiner Oberseite angezeigten Druck.
Installation:
Kontrollieren ob die Flachgummidichtung richtig im Eingang sitzt, bevor der Druckminderer auf die
Flasche geschraubt wird. Eingangsseitige Druckminderermutter auf 10 bis 20 Nm anziehen; nicht
überziehen! Durch Pfeil gekennzeichnete Gasflussrichtung im Druckminderer beachten. Schlauch an
Druckminderer mit 3/8G Kupplung anschließen und mit zwei Maulschlüsseln auf 16 Nm festziehen.
Durch Aufpinseln von Seifenwasser oder Aufsprühen des EXPRESS Sprays 70210 kontrollieren, ob
alle Anschlüsse an Flasche, Hahn, Druckminderer und Brennerpistole vollkommen dicht sind.
Lecksuche nie mit offener Flamme vornehmen.
Sicherheit bei Durchsatzüberschreitung
Der Druckminderer besitzt ein Sicherheitsventil gegen Durchsatzüberschreitung.
Bei Gasschlauchbruch schaltet das Sicherheitsventil und begrenzt den Durchsatz.
Wenn das Sicherheitsventil auslöst, müssen alle angeschlossenen Geräte abgeschaltet und die
Anlege überprüft werden. Neue Gasleitung erst nach vorheriger Anlagenkontrolle einbauen.
Zum Wiedereinschalten des Druckminerers, den "Push to reset" (R) Knopf einige Sekunden lang
drücken.
Wartung
Der Brenner benötigt keinerlei Wartung. Im normalen Gebrauch sollte der Brenner nach zehnjähriger
Benutzung ausgewechselt werden.
5- INBETRIEBNAHME
Geräte am Griff anfassen und so aufstellen, dass der Brenner weit von allen brennbaren Stoffen
entfernt ist.
Gasflaschenhahn öffnen. Zum Einschalten des Druckminderers, den "Push to reset" (R) Knopf einige
Sekunden lang drücken. Pistolendrücker leicht betätigen bis typisches Gasströmgeräusch hörbar ist.
Dann Drücker bis zum Anschlag durchdrücken, um den Zündfunken zu erzeugen und weiter gedrückt
halten; Druckminderer auf passende Flammenlänge und -Stärke einstellen (im Allgemeinen ca. 2 bar).
- Zum Ausschalten der Flamme, Drücker loslassen.
Damit das Anzünden auch bei der ersten Inbetriebnahme auf Anhieb funktioniert, sollte der
Drücker etwa zwei Sekunden lang leicht gedrückt werden, bevor er ganz eingedrückt wird. Bei
den nachfolgenden Inbetriebnahmen genügt es, ihn 0,5 bis 1 Sekunde lang vor dem
Zündfunken zu drücken.
35271b-EN-FR-NL-DE-FI-PL

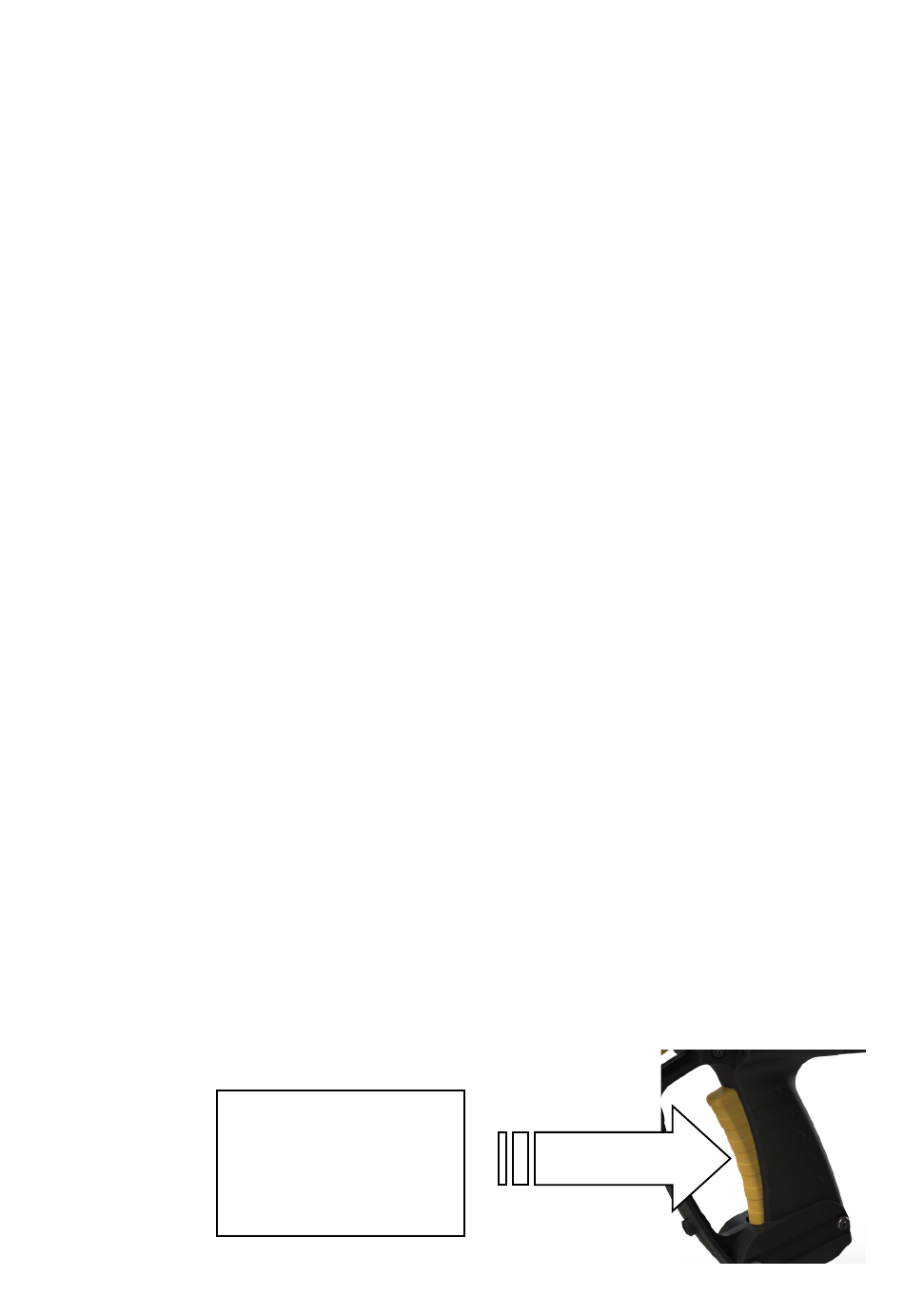

1. Ein bis zwei Sekunden lang,
leicht drücken
2. Ganz durchdrücken, um den
Zündfunken zu erzeugen.
3. Danach Gasmenge am
Druckminderer einstellen.
