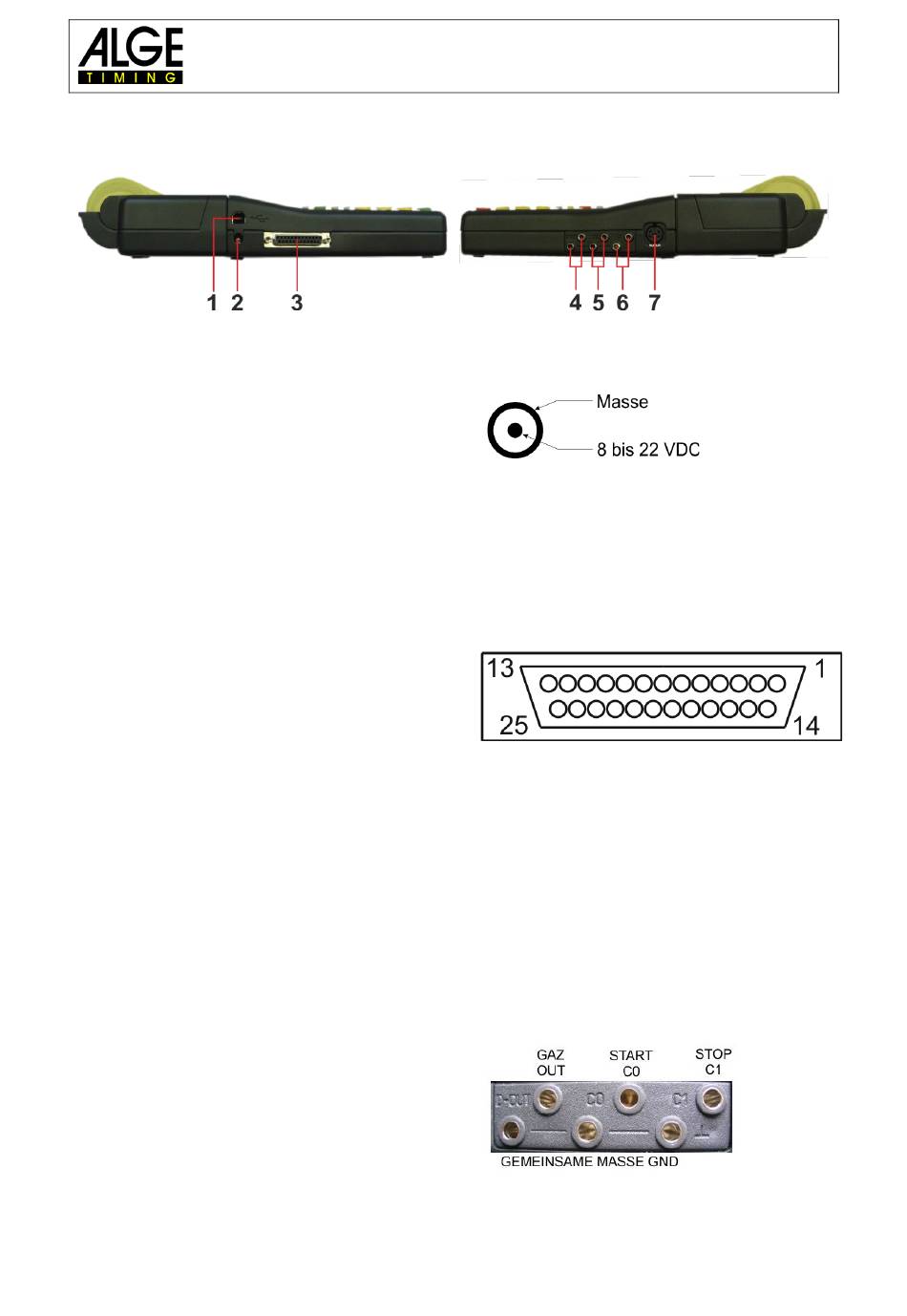

4.5.1 Anschlussbelegung

USB-Schnittstelle (1):
Die USB-Schnittstelle dient als Schnittstelle zwischen Timy3 und PC. Der Timy3 kann über
diese Schnittstelle bedient und sämtliche Daten können abgerufen werden.
Netzgerät – Anschluss (2):
ALGE-TIMING Multiport (3):
Pinbelegung:
1 ......... .......... Terminal Nummerierungsleitung
2 ......... c0....... Startkanal (Präzision 1/10.000)
3 ......... c2....... Zeitmesskanal 2 (Präzision 1/10.000)
4 ......... c3....... Zeitmesskanal 3 (Präzision 1/10.000)
5 ......... c7....... Zeitmesskanal 7 (Präzision 1/100)
6 ......... .......... Datenausgang für Anzeigetafel
7 ......... .......... RS485B
8 ......... .......... RS485A
9 ......... .......... Takt für Terminals CLK
10 ....... .......... RS232 TX
11 ....... .......... RS232 RX
12 ....... .......... gemeinsame Masse GND
13 ....... .......... Ausgang stabilisierte Spannung (+5 V max. 100 mA kurzschlussfest)
14 ....... c1....... Stopp-Kanal (Präzision 1/10.000)
15 ....... c5....... Zeitmesskanal 5 (Präzision 1/10.000)
16 ....... c8....... Zeitmesskanal 8 (Präzision 1/100)
17 ....... c6....... Zeitmesskanal 6 (Präzision 1/100)
18 ....... c4....... Zeitmesskanal 4 (Präzision 1/10.000)
19 ....... .......... RS232 RTS
20 ....... .......... Druckerdaten aus
21 ....... .......... Horn Ausgang 8 Ω
22 ....... .......... RS232 CTS
23 ....... .......... Ausgangsspannung 7,5 - 21 VDC max. 2A
24 ....... .......... gemeinsame Masse GND
25 ....... .......... Eingangsspannung 8 - 22 VDC
Bananenbuchsen:
Bananenbuchse für Anzeigetafel
Bananenbuchse für Startkanal C0
Bananenbuchse für Stoppkanal C1
Windspeed WS3
(4)
(5)
(6)
