4.4.3.1 Anzeigetafel:

Es können verschiedene Anzeigetafeln verwendet werden. Je nach Type und was angezeigt
werden soll muss jede Anzeigetafel verschieden eingestellt werden.
Anzeigetafel für Wind und Konzentrationsuhr:
Bei „Field-Events" können 3- oder 4-stellige Anzeigetafeln verwendet werden die hinterei-
nander die Konzentrationszeit, dann den Wind und die Weite anzeigen (für die Weite benö-
tigt man 4-stellige Anzeigetafeln).

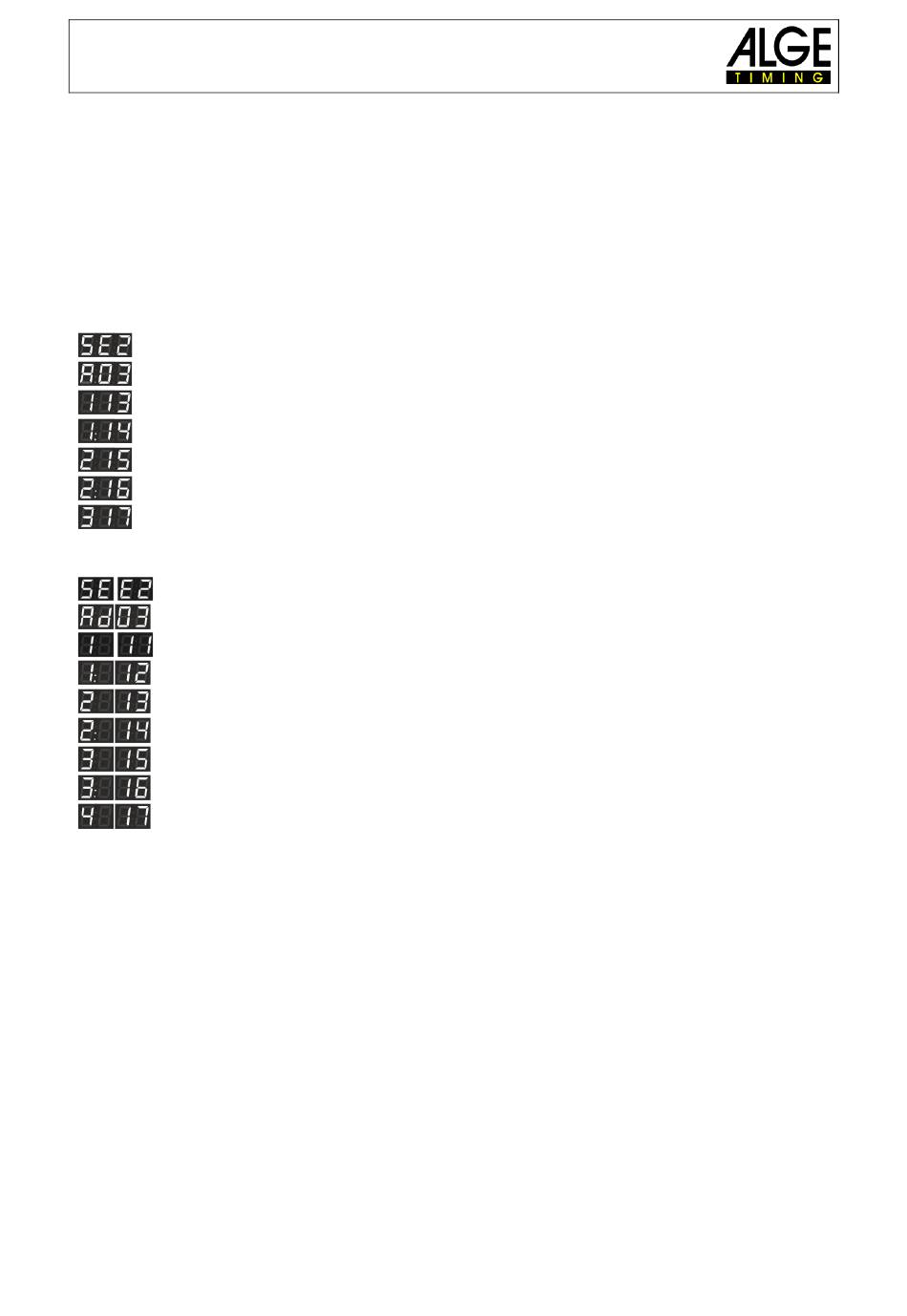

Einstellung für eine 3-stellige D-LINE
erweitertes Protokoll, 2400 bps
Adresse für Anzeigetafel = 03
erste Stelle der Anzeigetafel, Byte 13
erstes Komma der Anzeigetafel, Byte 14
zweite Stelle der Anzeigetafel, Byte 15
zweites Komma der Anzeigetafel, Byte 16
dritte Stelle der Anzeigetafel, Byte 17
Einstellung für eine 4-stellige D-LINE
erweitertes Protokoll, 2400 bps
Adresse für Anzeigetafel = 03
erste Stelle der Anzeigetafel, Byte 11
erstes Komma der Anzeigetafel, Byte 12
zweite Stelle der Anzeigetafel, Byte 13
zweites Komma der Anzeigetafel, Byte 14
dritte Stelle der Anzeigetafel, Byte 15
drittes Komma der Anzeigetafel, Byte 16
vierte Stelle der Anzeigetafel, Byte 17
Komma oder Doppelpunkt fixieren
Bei älteren ALGE-TIMING Zeitmessgeräten kann es vorkommen, dass das Komma oder der
Doppelpunkt im Protokoll nicht enthalten sind. Diese können dann fix auf der D-LINE pro-
grammiert werden.
Komma
Doppelpunkt
Infield Anzeigetafel D-LINE150-3+1+5-OR bzw. D-LINE250-3+1+5-OR
Diese Anzeigetafeln sind fix programmiert für die Verwendung als Infield-Anzeigetafel und
benötigen keine Einstellung.
Windspeed WS3
