Goizper Osatu EVOLUTION 16 AGRO Bedienungsanleitung Seite 2

ES
1
ÁMBITO DE APLICACIÓN
Este pulverizador ha sido fabricado con materiales de primera calidad y diseñado exclusivamente para ser utilizado con productos
fi tosanitarios agrícolas y de jardín (herbicidas, insecticidas, fungicidas).
2 PUESTA EN MARCHA Y PULVERIZACIÓN
Es conveniente realizar la verifi cación de la puesta en marcha con agua:
1) Acople la manguera (703) a la manilla completa (1026) y a la cámara (1071). Montar las correas (ver detalle dibujo). Verifi que
que todos los elementos están adecuadamente roscados con objeto de evitar posibles fugas del producto a pulverizar.
2) Suelte la tapa y vierta el líquido a pulverizar. Utilice el fi ltro.
3) Ajuste el aparato a la espalda, regulando las correas.
4) Accione la palanca unas 8-10 veces para la puesta en presión, accione la manilla y regule la boquilla (1309), hasta conseguir la
pulverización deseada. Recomendamos el uso del regulador de presión.
5) Este pulverizador es ambidiestro. Para operar de la forma inversa: desmonte el enganche lanza (1048); gire la palanca 180º y con
la ayuda de un destornillador, saque el casquillo (338) de la base; ponga la palanca y correas en la posición opuesta del depósito.
3
MANTENIMIENTO
1) Después de cada utilización despresurice la cámara de presión.
2) Limpie el depósito y el resto de componentes (boquilla, fi ltro...) con agua.
3) En caso de obstrucción de la boquilla o fi ltro, limpielos con agua y no utilice objetos metálicos.
4) Para prolongar la duración de la vida de las juntas, aplique regularmente unas gotas de aceite en las partes en movimiento.
5) En caso de manilla agarrotada y/o fi ltro (1036) sucio, soltar la empuñadura (1042). Extraer el fi ltro tirando hacia fuera, limpiarlo,
engrasar las juntas y montar.
6) Para proceder con la sustitución por desgaste del retén (120) (133) (497) de la cámara: desmonte el enganche lanza (1048) y
saque la cámara (1033) (1071); al sacar la cámara el agitador caerá al fondo del depósito, proceda a sacarlo. Desenrosque la
válvula (365) con ayuda de la cruceta que tiene el agitador. No pierda la bola. Sustituya el retén (120) (133) (497) y proceda de
manera inversa a montar válvula y cámara. Asegure que la bola esté en su compartimento.
7) Para proceder con la sustitución por desgaste del cilindro (092): desmonte el enganche lanza (1048), saque la cámara y la tuerca
guía (1035). Introduzca la cámara hasta el fondo y desenrosque en sentido contrario a las agujas del reloj. Saque la cámara y
sustituya el cilindro (ver detalle dibujo).
8) Almacene el pulverizador al abrigo para evitar heladas y fuerte calor (entre 5º y 30º C).
4 NORMAS DE SEGURIDAD
1) No utilice productos químicos fuera del ámbito de aplicación indicado.
2) Respete siempre las prescripciones y las dosis que, en las etiquetas de los embalajes, recomiende el fabricante del producto de
tratamiento que va a utilizar.
3) No coma, beba, ni fume durante la preparación y el tratamiento.
4) No pulverice sobre las personas, animales, ni instalaciones eléctricas.
5) No trate con fuerte viento o calor.
6) En caso de intoxicación, consulte a su médico, aportándole el embalaje del producto del tratamiento.
7) No vierta los residuos de producto o limpieza cerca de cursos de agua, pozos, etc., que vayan a ser utilizados para uso-consumo
humano o animal.
8) Utilice un equipo de protección adecuado, máscara, gafas, guantes, calzado, etc.
9) No modifi que el aparato. No utilice el aparato si está dañada, deformada o alterada su forma inicial.
10) Almacene el pulverizador al abrigo, para evitar heladas y fuerte calor (entre 5º y 30º C).
GARANTÍA
Nuestras mercancías están garantizadas por cinco años, desde la fecha de compra del usuario, contra todo defecto de fabricación o
materiales. La garantía se limita estrictamente al remplazamiento gratuito de piezas reconocidas defectuosas por nuestros servicios.
La garantía no se aplicará, cuando exista uso indebido de nuestros materiales, desmontajes y/o modifi caciones de nuestros aparatos,
y para aquellas piezas de uso y desgaste normal que requieren mantenimiento. La garantía no se aplicará en caso de negligencia,
imprudencia, y uso no racional del material. Los gastos de expedición y transporte de las piezas en garantía, así como la mano de
obra no realizada en nuestra fábrica, serán por cuenta del usuario. Para hacer efectiva la garantía, deberán remitirnos, franco de
portes, la pieza objeto del reclamo junto a la factura o ticket de compra.
GOIZPER RECOMIENDA EL USO DEL REGULADOR
Use el regulador de presión para conseguir una pulverización óptima garantizando un tratamiento efi caz para cada cultivo, un
consumo moderado de agua y producto fi tosanitario y el respeto de cultivos próximos y el medio ambiente.
El uso del regulador de presión que Goizper ha incorporado de serie en el pulverizador que Ud. acaba de adquirir garantiza un caudal
de salida a presión constante y un tamaño de gota homogéneo.
Este accesorio, desarrollo único patentado por Goizper, permite adaptar el equipo al tipo de tratamiento que deba realizar:
- Para tratamientos insecticidas y fungicidas utilice la aplicación a alta presión (3 bar-visor verde-posición ON) para obtener gotas
más pequeñas. La combinación con la boquilla cónica o de disco adecuada le proporcionará el tamaño de gota y caudal más
efi caz en cada caso.
- Para tratamientos herbicidas utilice la aplicación a baja presión (1,5 bar-visor rojo-posición ON), a fi n de obtener gotas más
gruesas y evitar la deriva y el riesgo de contaminación a cultivos adyacentes. Use la boquilla de espejo o abanico que maximice
la efi cacia del tratamiento.

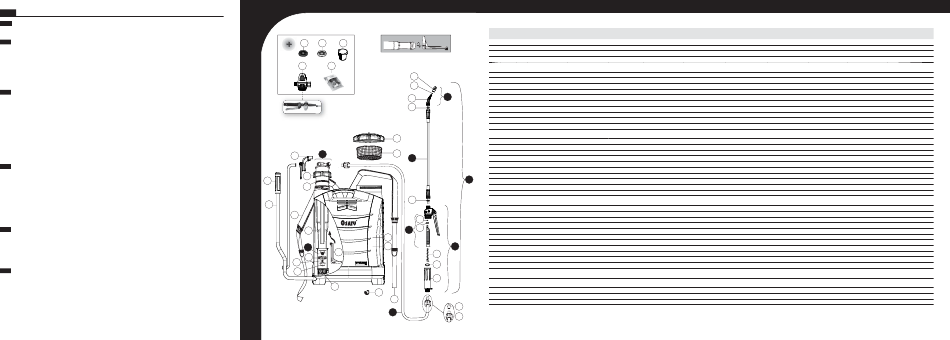

RELACIÓN DE PIEZAS / LISTE DE PIÈCES / PARTS LIST / LISTAGEM DAS PEÇAS / ERSATZTEILLISTE / DISTINTA PEZZI / LIJST VAN ONDERDELEN / FÖRTECKNING ÖVER BESTÅNDSDELAR / FORTEGNELSE OVER DELE / LUETTELO OSISTA
133 497 674
676 1024
1309
136
544
614
1032
105
1071
1048
1311
1035
1028
1034
614
1029
248
349
614
1036
1033
1046
1096
092
106
363
120
119
109
365
1042
119
338
248
703
Код/COD. Кол-
Nº ES FR
во/Q
092 8.39.41.603 1 CILINDRO CON BOLA CYLINDRE AVEC BOULE CYLINDER WITH BALL
105 8.39.18.303 1 FILTRO DEPÓSITO FILTRE DU RÉSERVOIR FILTER TANK
106 8.39.47.306 1 AGITADOR AGITATEUR AGITATOR
109 2.23.15.916 1 JUNTA REDONDA AN-16 JOINT ROND AN-16 ROUND GASKET AN-16
STAINLESS STEEL BALL
119 2.20.08.902 2 BOLA INOX. Ø 12 BOULE INOX. Ø 12
Ø 12
120 8.39.11.305 1 RETÉN DE VITÓN RENFORT EN VITON VITON SEAL
133 8.39.09.306 1 RETEN DE CAUCHO RENFORT EN CAOUTCHOUC RUBBER SEAL
136 2.23.15.905 1 JUNTA REDONDA AN-5 JOINT ROND AN-5 ROUND GASKET AN-5
248 8.39.41.364 2 CORREA COURROIE STRAP
1310
290 8.38.08.308 2 CASQUILLO MANGUERA DOUILLE TUYAU HOSE BUSHING
291 8.42.02.332 2 TUERCA ÉCROU NUT
338 8.39.43.327 1 CASQUILLO BASE DOUILLE BASE BASE BUSHING
349 2.23.16.903 1 JUNTA REDONDA AN-3 JOINT ROND AN-3 ROUND GASKET AN-3
363 8.39.41.342 1 RESORTE FILTRO RESSORT FILTRE FILTER SPRING
365 8.39.41.303 1 VÁLVULA CIERRE SOUPAPE FERMETURE SEALING VALVE
RENFORT SYNTHÉTIQUE
497 8.39.41.305 1 RETEN SINTÉTICO OPACO OPAQUE SYNTHETIC SEAL
OPAQUE
544 8.28.40.322 1 PULVERIZADOR PULVÉRISATEUR SPRAYER
614 2.23.16.908 2 JUNTA REDONDA AN-8 JOINT ROND NA-8 ROUND GASKET AN-8
674 8.39.41.350 1 DOSIFICADOR 100 ML. DOSEUR 100 ML. 100 ML DOSER
676 8.34.47.900 1 REGULADOR DE PRESIÓN RÉGULATEUR DE PRESSION PRESSURE REGULATOR
703 8.39.18.805 1 MANGUERA COMPLETA TUYAU COMPLET COMPLETE HOSE
891 8.39.41.810 1 TUBO CON CASQUILLO TUBE AVEC DOUILLE PIPE WITH BUSHING
1024 8.34.46.815 1 SET DE BOQUILLAS JEU DE BUSES NOZZLES SET
1312
1026 8.49.41.801 1 MANILLA COMPLETA MANETTE COMPLÈTE COMPLETE HANDLE
1028 8.49.41.307 1 EMPUÑADURA POIGNÉE GRIP
1029 8.49.41.802 1 PALANCA COMPLETA LEVIER COMPLET COMPLETE LEVER
COUVERCLE RÉSERVOIR ET
1032 8.49.41.602 1 TAPA DEPOSITO Y VÁLVULA TANK COVER AND VALVE
SOUPAPE
1033 8.49.41.302 1 CÁMARA PRESIÓN CHAMBRE DE PRESSION PRESSURE CHAMBER
1034 8.49.41.410 1 ARANDELA FIELTRO RONDELLE DE FERMETURE LOCKING WASHER
1035 8.49.41.304 1 TUERCA GUÍA COUVERCLE GUIDE GUIDE LID
1036 8.49.41.812 1 FILTRO CON JUNTAS FILTRE AVEC JOINTS FILTER WITH GASKET
1042 8.49.41.367 1 EMPUÑADURA PORTA FILTRO PORTE FILTRE GRIP
1046 8.49.51.850 1 DEPÓSITO 16 L. RÉSERVOIR 16 L. 16 L. TANK
1048 8.49.51.811 1 ENGANCHE LANZA CROCHET LANCE LANCE HOOK
1026
1071 8.49.48.814 1 CÁMARA COMPLETA CHAMBRE COMPLÈTE COMPLETE CHAMBER
1096 8.49.58.850 1 DEPÓSITO 20 L. RÉSERVOIR 20 L. 20 L. TANK
1309 8.39.05.016 1 BOQUILLA BUSE NOZZLE
1310 8.49.45.808 1 CODILLO COMPLETO COUDE COMPLET COMPLETE ELBOW
1311 8.49.45.828 1 TUBO CON TUERCAS TUBE AVEC ÉCROUS TUBE WITH NUTS
1312 8.49.45.823 1 LANZA COMPLETA LANCE COMPLÈTE COMPLETE LANCE
8.49.56.200 1 HOJA INSTRUCCIONES FEUILLE D'INSTRUCTIONS INSTRUCTION SHEET
8.49.55.201 1 EMBALAJE EMBALLAGE PACKAGING
8.49.56.201 1 EMBALAJE EMBALLAGE PACKAGING
290
291
EN PT DE IT NL
CILINDRO COM BOLA ZYLINDER MIT KUGEL CILINDRO PIU'SFERA CILINDER MET KOGEL
FILTRO DEPÓSITO BEHÄLTER TERFILTER FILTRO SERBATOIO FILTER RESERVOIR
AGITADOR RÜHRER AGITATORE MENGER
JUNTA REDONDA AN-16 O-RING AN-16 GUARNIZIONE TONDA AN-16 RONDE PAKKING AN-16
BOLA INOX. Ø 12 INOX KUGEL Ø 12 SFERA INOX Ø 12 KOGEL ROESTVRIJ STAAL Ø 12
RETENEDOR DE VITON VITON-MANSCHETTE ANELLO DI TENUTA IN VITONE AFDICHTINGSRING VAN VITON
RETENTOR DE BORRACHA KAUTSCHUK-MANSCHETTE ANELLO DI TENUTA IN CAUCCIU AFDICHTINGSRING VAN RUBBER GUMMI BEHÅLLARE
JUNTA REDONDA AN-5 O-RING AN-5 GUARNIZIONE TONDA AN-5 RONDE PAKKING AN-5
CORREIA GURT CINGHIA RIEM
CASQUILHO MANGUEIRA SCHLAUCHBUCHSE GHIERA IDRANTE BUS SLANG
PORCA MUTTER DADO MOER
CASQUILHO BASE AUFLAGEBUCHSE GHIERA BASE BUS BASIS
JUNTA REDONDA AN-3 O-RING AN-3 GUARNIZIONE TONDA AN-3 RONDE PAKKING AN-3
MOLA FILTRO FILTERFEDER MOLLA FILTRO VEER FILTER
VALVULA FECHO VERSCHLUSSVENTIL VALVOLA CHIUSURA AFSLUITKLEP
UNDURCHSICHTIGER NIET DOORZICHTIGE
JUNTA SINTÉTICA OPACA ARRESTO SINTETICO OPACO
SYTHETIKRING SYNTHETISCHE PAL
PULVERIZADOR ZERSTÄUBER POLVERIZZATORE VERSTUIVER
JUNTA REDONDA AN-8 O-RING AN-8 GUARNIZIONE TONDA AN-8 RONDE PAKKING AN-8
DOSIFICADOR 100 ML. 100 ML-DOSIERER DOSATORE 100 ML. DOSEERUNIT 100 ML.
REGULADOR DE PRESSÃO DRUCKREGLER REGOLATORE PRESSIONE DRUKREGELAAR
MANGUEIRA COMPLETA SCHLAUCH, KOMPLETT TUBO FLESSIBILE COMPLETO COMPLETE SLANG
CANO COM CASQUILHO ROHR MIT HÜLSE TUBO CON GHIERA PIJP MET BUS
CONJUNTO BOQUILHAS DÜSEN-SATZ SET UGELLI SET SPUITMONDEN
PUNHO COMPLETO BEDIENUNGSHEBEL, KOMPLETT MANIGLIA COMPLETA COMPLEET HANDVAT
PUNHO GRIFF MANOPOLA HANDGREEP
ALAVANCA COMPLETA HEBEL KOMPLETT LEVA COMPLETA COMPLETE HEFBOOM
COPERCHIO SERBATOIO
TAMPA DEPÓSITO DE VÁLVULA BEHÄLTERDECKEL U. VENTIL DEKSEL RESERVOIR EN KLEP
COMPLETO DI VALVOLA
CÂMARA PRESSÃO KAMMER CAMERA PRESSIONE DRUKKAMER
ARANDELA FIELTRO SCHEIBE RONDELLA FILTRO VILTEN RING
PORCA GUIA FÜHRUNGSDECKEL DADO GUIDA GELEIDINGSMOER
FILTRO COM JUNTAS FILTER MIT DICHTUNGEN FILTRO CON GIUNTI FILTER MET PAKKINGEN
PUNHO–PORTA FILTRO HANDGRIFF–FILTERHALTER IMPUGNATURA PORTA–FILTRO HANDGREEP HOUDER – FILTER
DEPÓSITO 16 L. BEHÄLTER 16 L. SERBATOIO 16 L. RESERVOIR 16 L.
ENGATE LANÇA LANZENHALTERUNG ATTACO HAAK LANS
CÂMARA COMPLETA KAMMER KOMPLETT CAMERA COMPLETA COMPLETE KAMER
DEPÓSITO 20 L. BEHÄLTER 20 L. SERBATOIO 20 L. RESERVOIR 20 L.
BOQUILHA SPRITZDÜSE UGELLO MONDSTUK
COTOVELINHO COMPLETO KOMPLETTES BOGENSTÜCK GOMITO COMPLETO COMPLETE ELLEBOOG
SPRITZROHR MIT
TUBO COM PORCAS TUBO CON DADI BUIS MET MOEREN
ÜBERWURFMUTTERN
LANÇA COMPLETA LANZE, KOMPLETT LANCIA COMPLETA COMPLETE LANS
FOLHA INSTRUÇÕES ANWEISUNGSBLATT FOGLIO ISTRUZIONI INSTRUCTIEBLAD
EMBALAGEM VERPACKUNG IMBALLAGGIO VERPAKKING
EMBALAGEM VERPACKUNG IMBALLAGGIO VERPAKKING
SV DA FI
CYLINDER MED KULA CYLINDER MED KUGLE KUULASYLINTERI
FILTER BEHÅLLARE FILTER BEHOLDER SÄILIÖN SUODATIN
SPATEL OMRØRER SEKOITIN
RUND FOG AN-16 RUND SAMLING AN-16 TIIVISTERENGAS AN-16
KUULA Ø 12 RUOSTUMATTOMASTA
KULA ROSTFRI Ø 12 KUGLE RUSTFRI Ø 12
TERÄKSESTÄ
RESERVBEHÅLLARE AV VITON RESERVEBEHOLDER AF VITON VITON–MANSETTI
GUMMI BEHOLDER KUMIMANSETTI
RUND FOG AN-5 RUND SAMLING AN-5 TIIVISTERENGAS AN-5
REM REM HIHNA
BUSSNING SLANG BØSNING SLANGE LETKUN HOLKKI
MUTTER MØTRIK MUTTERI
BUSSING BAS BØSNING BASE POHJAHOLKKI
RUND FOG AN-3 RUND SAMLING AN-3 TIIVISTERENGAS AN-3
FJÄDER FILTER FJEDER FILTER SUODATTIMEN VIETERI
SPÄRRVENTIL SPÆRREVENTIL SULKIJAVENTTIILI
OGENOMSKINLING SYNTETISK UIDENNEMSIGITG SYNTETISK SYNTEETTINEN LÄPINÄKYMÄTÖN
BEHOLDER BEHOLDER SALPA
SPREJFLASKA FORSTØVER SUMUTIN
RUND FOG AN-8 RUND SAMLING AN-8 TIIVISTERENGAS AN-8
DOSERARE 100 ML. DOSIMETER, 100 ML. ANNOSTELIJA 100 ML.
TRYCKREGULATOR TRYKREGULATOR PAINEENSÄÄDIN
HEL SLANG KOMPLET SLANGE LETKU KOKONAISUUDESSAAN
RÖR MED BUSSNING RØR MED BØSNING HOLKILLINEN PUTKI
UPPSÁTTNING MUNSTYCKEN SÆT AF DYSER SUUKAPPALESARJA
HELT HANDTAG KOMPLET BETJENINGSDEL KAHVA KOKONAISUUDESSAAN
HANDTAG HÅNDGREB SAUVAN KÄDENSIJA
KOMPLETT STÅNG KOMPLET STANG SAUVA KOKONAISUUDESSAAN
LOCK BEHÅLLARE OCH VENTIL LÅG BEHOLDER OG VENTIL SÄILIÖN KORKKI JA VENTTIILI
KAMMER TRYCK KAMMER TRYK PAINEKAMMIO
SKIVA FILTER SKIVE FILTER HUOPARENGAS
HUVUDMUTTER HOVEDMØTRIK OHJAUSMUTTERI
FILTER MED FOGAR FILTER MED SAMLINGER SUODATIN, JOSSA TIIVISTEET
HANDTAG FILTER HÅLLARE HÅNDGREB FILTER HOLDER TANKO–OSA SUODATTIMELLE
BEHÅLLARE 16 L. DEPOT 16 L. SÄILIÖ 16 L.
KROK SPRUT KROG SPRØJTE SUMUTINPUTKEN LIITIN
KOMPLETT KAMMER KOMPLET KAMMER KAMMIO KOKONAISUUDESSAAN
BEHÅLLARE 20 L. DEPOT 20 L. SÄILIÖ 20 L.
MUNSTYCKE MUNDSTYKKE SUUKAPPALE
KOMPLETT KNÄRÖR KOMPLET KNÆRØR TAIVEOSA KOKONAISUUDESSAAN
RÖR MED MUTTRAR RØR MED MØTRIKKER RUUVATTAVA PUTKI
SUMUTINPUTKI
HELT SLANGMUNSTYCKE KOMPLET SPRØJTEHOVED
KOKONAISUUDESSAAN
ANVISNINGSBLAD INSTRUKTIONSBLAD KÄYTTÖOHJEET
FÖRPACKNING EMBALLAGE PAKKAUS
FÖRPACKNING EMBALLAGE PAKKAUS
