a Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen, kann dies zu einem
Stromschlag oder Ableitstrom führen
3 Den Kabelbinder öffnen.

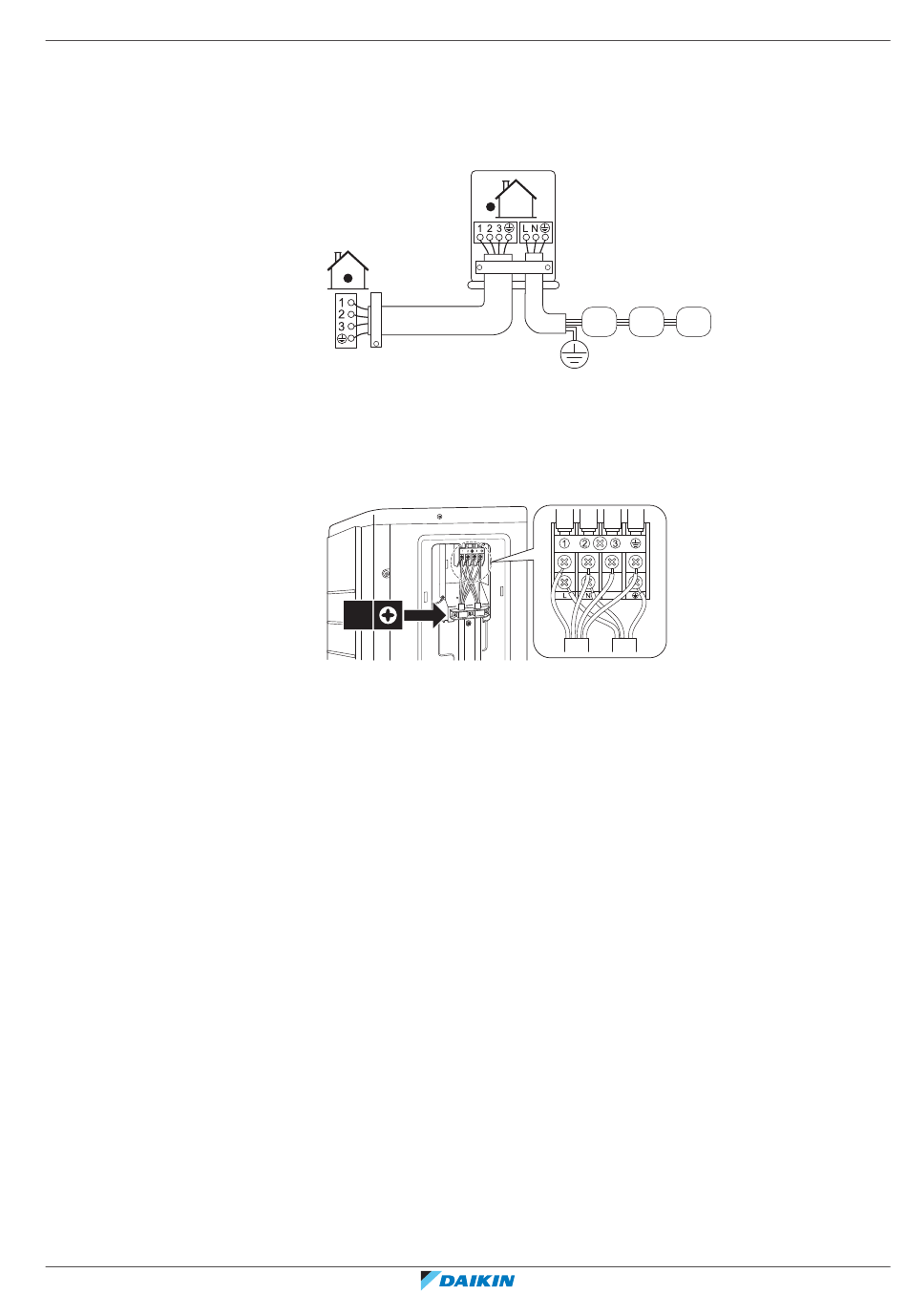

4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter (bauseitig zu liefernde Sicherung mit dem auf dem Typenschlid
angegebenen Wert)
d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
3×
5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung
eines Kreuzschlitzschraubendrehers.
8
50 Hz
220-240 V
b c d e
f
Elektroinstallation
|
Referenz für Installateure
