Verwandte Anleitungen für DAF XF
Inhaltszusammenfassung für DAF XF

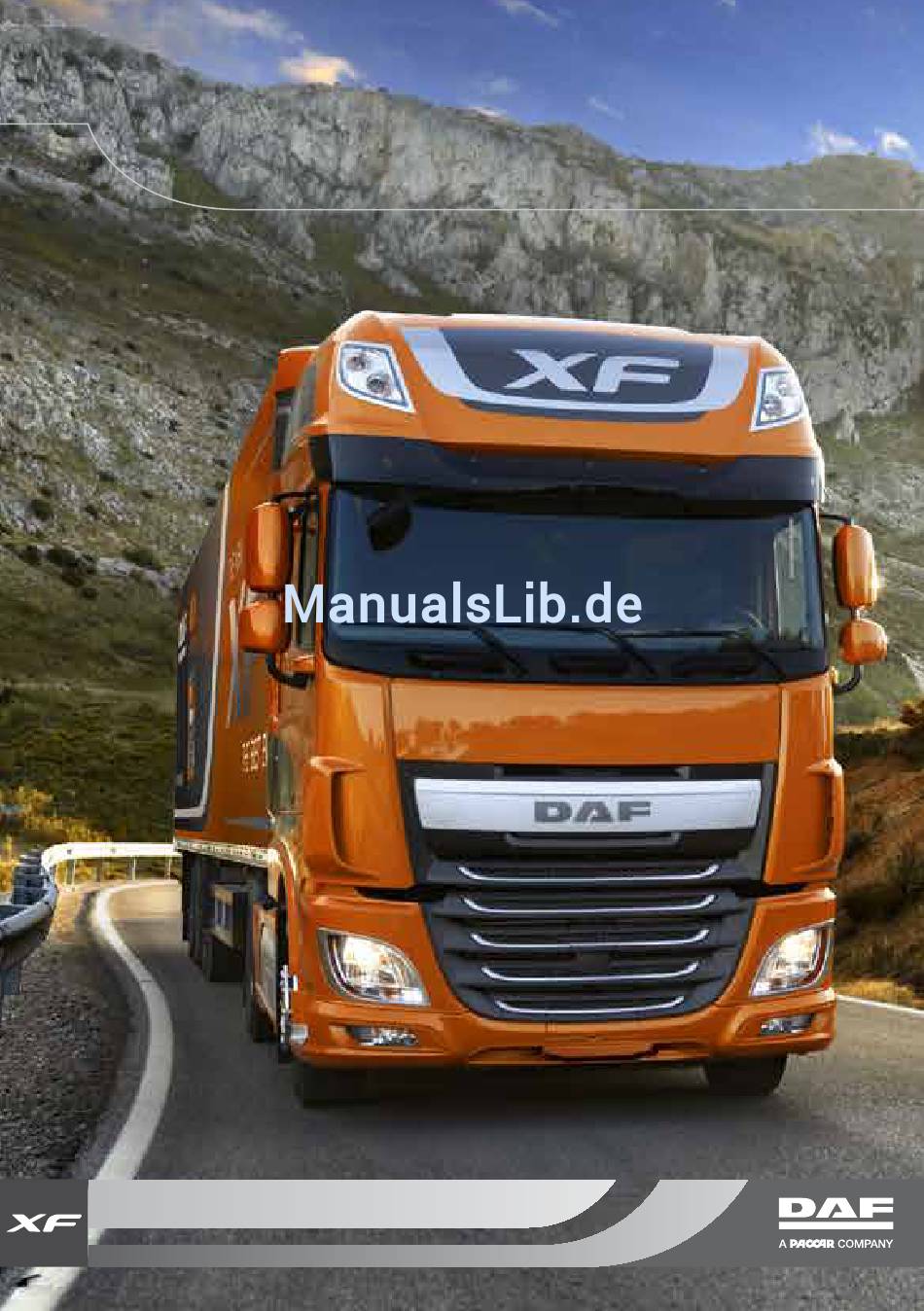

- Seite 1 DAF-XF-KURZANLEITUNG DRIVEN BY QUALITY TRUCKS | PARTS | FINANCE WWW.DAF.COM...
- Seite 2 DAF-XF-Kurzanleitung DW63211702 Printed in the Netherlands...
- Seite 4 Lesen Sie diese Kurzanleitung vor der ersten Fahrt mit diesem Lkw durch, um in möglichst kurzer Zeit den größten Nutzen zu erzielen. HINWEIS: Weitere Informationen befinden sich im Fahrerhandbuch oder in den Videos und Animationen auf dem YouTube-Kanal von DAF Trucks NV.
- Seite 5 Kurzanleitung VOR FAHRTBEGINN Hauptschalter Zur Versorgung der Fahrzeugsysteme mit Strom den Hauptschalter einschalten. Zunächst die Zündung ausschalten und 80 Sekunden warten, bevor Sie den Hauptschalter ausschalten. Die Nachlaufphase EAS (Abgasnachbehandlungs- system) muss vor Betätigen des Hauptschalters beendet sein. Mechanischer Hauptschalter D002218-2 Elektronischer Hauptschalter D002219...
- Seite 6 Kurzanleitung Der elektronische Hauptschalter lässt sich auch mit dem Schalter (1) auf der Mittelkonsole des Fahrerhauses betätigen. D002258 Kontrollen Vor dem Losfahren sind immer folgende Kontrollen durchzuführen: – Kontrolle auf mögliche Leckagen an Fahrzeugsystemen (Druckluft, Motoröl, Kühlflüssigkeit) – Radbefestigung und Reifendruck –...
- Seite 7 Kurzanleitung Prüfen der Außenbeleuchtung Schalter (1) zum Prüfen der Außenbeleuchtung auf dem Zündschlüssel oder der Fernbedienung zwei Sekunden lang drücken. D002221 Spoilereinstellungen Zur Verringerung des Kraftstoffverbrauchs den Dachspoiler wie angegeben einstellen. D002217 Höheneinstellung der Luftfederung Die Höhe der Vorder- und/oder Hinterachse des Fahrzeugs und/oder der Achsen des Anhängers/Aufliegers auf die gewünschte Höhe einregulieren...
-
Seite 8: Einstellen Der Lenksäule
Kurzanleitung Einstellungen der Spiegel Sitz und Sicherheitsgurt jeweils in die gewünschte Stellung bringen. Die Spiegel auf der Fahrerseite einstellen. Die Spiegel auf der Beifahrerseite so einstellen, dass die folgenden Bereiche zu sehen sind: Weitwinkelspiegel Hauptspiegel Bordsteinspiegel Frontscheibenspiegel D002222 Einstellen der Lenksäule Lenksäule entriegeln und in die gewünschte Stellung bringen. - Seite 9 Kurzanleitung FAHRSCHALTER Hauptdisplay Die Hauptanzeige enthält Systemwarnleuchten und/oder informiert über Fahrzeugeinstellungen. Die Farbe zeigt die Bedeutung der Informationen an: – Rot (Gefahr) – Gelb (Warnung) – Blau (Einstellungen) – Grau (Informationen) – Grün (Fahrerperformanceassistent) D002228 Bedienelemente an der Lenksäule Lenksäulenschalter links Schalter für Signalhorn Blinker rechts Blinker links...
- Seite 10 Kurzanleitung Lenksäulenschalter rechts Bei Handschaltgetriebe Version mit MX Engine Brake (MEB) oder Retarder Version mit Auspuffbremse Eco-Modus "AUS". Ist diese Einstellung vorgenommen, wird in der Drehzahlmesseranzeige ein Symbol angezeigt. D002226-2 Bei AS Tronic-Getriebe D002227-2 Handschaltgetriebe Schalten der Gänge in Halbschritten (Splitten) Vorwählen des Gangbereichs (niedrige und hohe Gänge) D002229...
- Seite 11 Normalerweise wird die Regeneration vom Fahrzeug automatisch vorgenommen, ohne dass der Fahrer eingreifen muss. Mit dem DPF-Schalter, den drei Stufen der Regeneration und den Warnanzeigen dafür vertraut machen sowie damit, welche Maßnahmen zu ergreifen sind. Es muss sichergestellt werden, dass ausreichend AdBlue für die geplante Fahrstrecke vorhanden ist.
- Seite 12 Es sind vier verschiedene Stufen von Popup-Meldungen auf der Hauptanzeige möglich. Diese zeigen an, dass der DPF im Stand regeneriert werden muss. 1. Rußmenge hoch Regeneration erforderlich (gelb). Eine Alternative dafür, dies zu umgehen, ist das Wählen einer Autobahnfahrt, bei der der Ruß mittels passiver Regeneration verbrannt wird.
- Seite 13 Kurzanleitung Sicherheitskontrollen Vor der Durchführung einer erzwungenen Regeneration im Stand ist zu gewährleisten, dass folgende Sicherheitskontrollen vorgenommen wurden: – Das Fahrzeug ist im Freien abgestellt, mit Platz von zwei Metern um die Auspufföffnung herum. – Die Feststellbremse ist angezogen. – Das Fahrzeug läuft mit Leerlaufdrehzahl. –...
- Seite 14 Kurzanleitung BEDIENELEMENTE Spiegelschalter und Fensterheberschalter Taste für Spiegeleinstellung Taste für Spiegelauswahl und Spiegelheizung Fensterheberschalter links oder rechts D002233-2 Armaturenbrett Lichtschalter – Federbelastete Stellung (links): Tagfahrleuchten ausschalten – 0: Leuchten sind ausgeschaltet – 1: Begrenzungsleuchten ein – 2: Scheinwerfer und Begrenzungsleuchten ein –...
- Seite 15 Kurzanleitung Hauptdisplay Interaktiv- und Dialogbereich Anzeigebalken Statusleiste Fahrerperformanceassistent (DPA) Symbol für gewähltes Menü Menütitel Warnanzeigen Blätterfunktion verfügbar Auf das Bordcomputer-System kann über die Hauptanzeige zugegriffen werden. D002235 Die Steuerung des Systems erfolgt über den Menüwahlschalter (MCS). Den MCS zum Wählen eines Menüs, einer Funktion oder einer Einstellung drehen und den MCS drücken, um auf ein Menü, eine Funktion oder eine...
- Seite 16 Kurzanleitung FAHRZEUG- – Motorölstand, INFORMATIONEN – Druckluftzufuhr – TPI (Reifendruckanzeige) – Informationen zum DPF FAHRER- – Sparsames Fahren UNTERSTÜTZUNG – Adaptive Cruise Control (ACC) – Predictive Cruise Control (PCC) – Nebenantrieb (Power Take Off = PTO) – Achslast – Informationen zur Drehzahl WARTUNGS- –...
- Seite 17 Beifahrertür Je nach Ausführung: Ausschalter des Rückfahr- Warnsummers oder Schalter für den Silent-Modus. Anschluss für USB-Ladegerät (5 V, maximal 1,8 A) 24 V/15 A-Zubehöranschluss (maximal 360 W) 12 V/5 A-Zigarettenanzünder- oder Zubehöranschluss (maximal 60 W). D002238 USB-/AUX-Anschluss für DAF- Radio...
- Seite 18 Kurzanleitung Dachkonsole Sleeper Cab und Space Cab Schalter für Dach-Weitstrahler Schalter für Rundumleuchte Dachlukenschalter Schalter für Dachluke/ Fliegengitter D002239 Super Space Cab D002240...
- Seite 19 Kurzanleitung NACH FAHRTENDE Betanken des Kraftstoffbehälters Den oder die Kraftstoffbehälter mit Diesel der vorgeschriebenen Qualität betanken. HINWEIS: Ist das Fahrzeug mit einem doppelten Kraftstoffbehältersystem ausgestattet, müssen beide Kraftstoffbehälter separat betankt werden. D002241 Befüllen des AdBlue-Tanks Besteht beim Befüllen des AdBlue- Tanks (möglicherweise) Frostgefahr, darf der Tank bis maximal 75 % befüllt werden.
- Seite 20 ISO14001 ISO/TS16949 Environmental Quality Management System Management System DRIVEN BY QUALITY TRUCKS | PARTS | FINANCE WWW.DAF.COM...
