DAF LF Kurzanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für DAF LF
Inhaltszusammenfassung für DAF LF

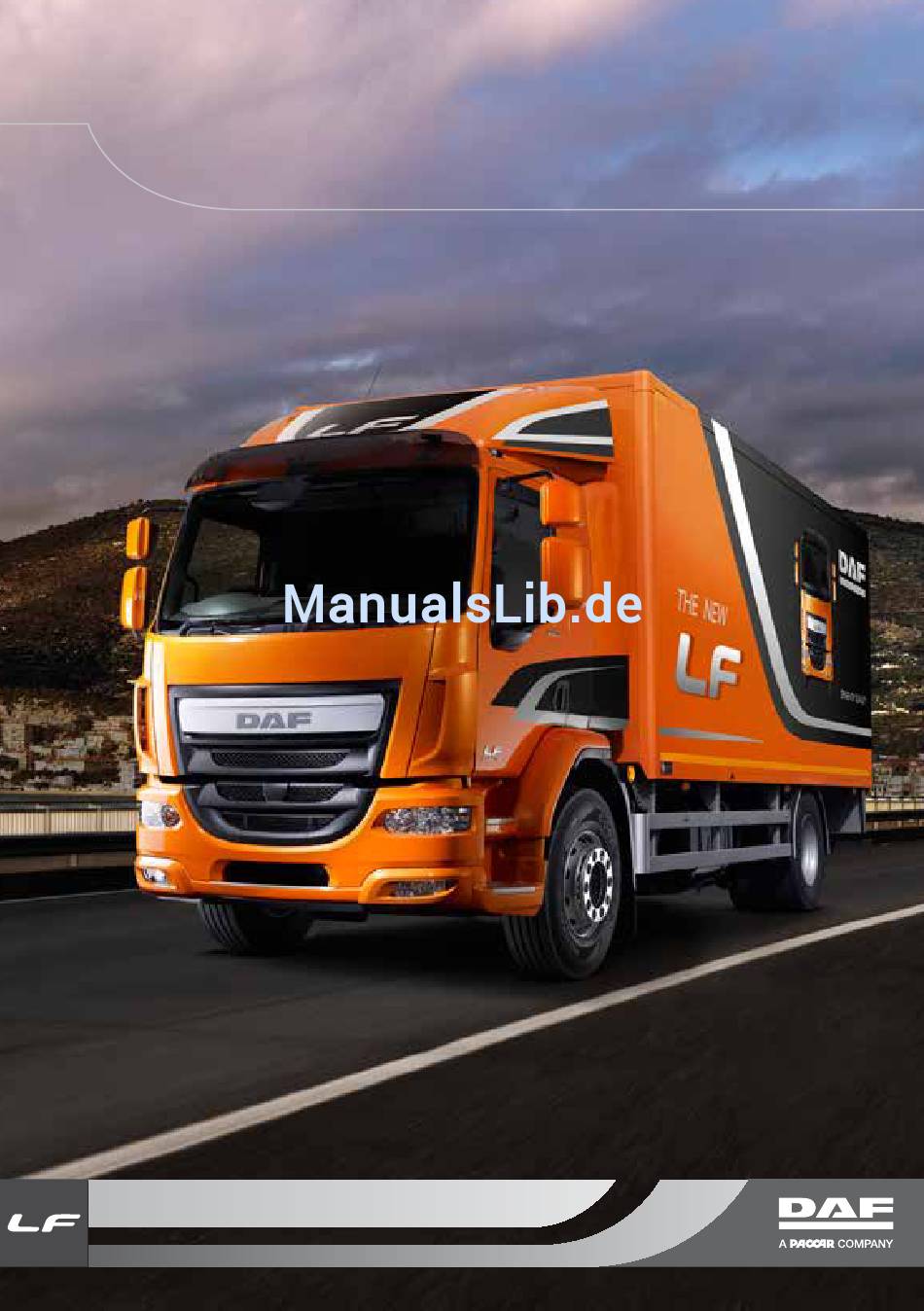

- Seite 1 DAF-LF-KURZANLEITUNG DRIVEN BY QUALITY TRUCKS | PARTS | FINANCE WWW.DAF.COM...
- Seite 2 DAF-LF-Kurzanleitung DW63216702 Printed in the Netherlands...
-
Seite 4: Einleitung
Lesen Sie diese Kurzanleitung vor der ersten Fahrt mit diesem Lkw durch, um in möglichst kurzer Zeit den größten Nutzen zu erzielen. HINWEIS: Weitere Informationen befinden sich im Fahrerhandbuch oder in den Videos und Animationen auf dem YouTube-Kanal von DAF Trucks N.V. -
Seite 5: Vor Fahrtbeginn
Kurzanleitung VOR FAHRTBEGINN Hauptschalter Zur Versorgung der Fahrzeugsysteme mit Strom den Hauptschalter einschalten. Zunächst die Zündung ausschalten und 80 Sekunden warten, bevor Sie den Hauptschalter ausschalten. Die Nachlaufphase EAS (Abgasnachbehandlungssystem) muss vor Betätigen des Hauptschalters beendet sein. Mechanischer Hauptschalter D005006 Elektronischer Hauptschalter D005007... - Seite 6 Kurzanleitung Der elektronische Hauptschalter lässt sich auch mit dem Schalter (1) auf der Bedienungstafel des Fahrerhauses betätigen. D005029 Kontrollen Vor dem Losfahren sind immer folgende Kontrollen durchzuführen: – Kontrolle auf mögliche Leckagen an Fahrzeugsystemen (Druckluft, Motoröl, Kühlflüssigkeit) – Radbefestigung und Reifendruck –...
-
Seite 7: Höheneinstellung Der Luftfederung
Kurzanleitung Prüfen der Außenbeleuchtung Schalter (1) zum Prüfen der Außenbeleuchtung auf dem Zündschlüssel oder der Fernbedienung zwei Sekunden lang drücken. D005048 Spoilereinstellungen Zur Verringerung des Kraftstoffverbrauchs den Dachspoiler wie angegeben einstellen. D005005 Höheneinstellung der Luftfederung Die Hinterachse des Fahrzeugs auf die gewünschte Höhe einstellen und die Höhe speichern. -
Seite 8: Einstellungen Der Spiegel
Kurzanleitung Einstellungen der Spiegel Sitz und Sicherheitsgurt in die gewünschte Stellung bringen. Die Spiegel auf der Fahrerseite einstellen. Die Spiegel auf der Beifahrerseite so einstellen, dass die folgenden Bereiche zu sehen sind: Weitwinkelspiegel Hauptspiegel Bordsteinspiegel Frontscheibenspiegel D002222 Einstellen der Lenksäule Lenksäule entriegeln und in die gewünschte Stellung bringen. -
Seite 9: Hauptdisplay
Kurzanleitung FAHRSCHALTER Hauptdisplay Die Hauptanzeige enthält Systemwarnleuchten und/oder informiert über Fahrzeugeinstellungen. Die Farbe zeigt die Bedeutung der Informationen an: – Rot (Gefahr) – Gelb (Warnung) – Blau (Einstellungen) – Grau (Informationen) – Grün (Fahrerperformanceassistent) D002228 Bedienelemente an der Lenksäule Lenksäulenschalter links Schalter für Signalhorn Blinker rechts Blinker links... - Seite 10 Kurzanleitung Lenksäulenschalter rechts Intervallstellung. Wischergeschwindigkeit (niedrig). Wischergeschwindigkeit (hoch). Wisch-/Waschanlage. D005032 Handschaltgetriebe HINWEIS: Bei einem 9- Gang-Getriebe wird der Schalter am Schalthebel dazu verwendet, den Gangbereich vorzuwählen (niedrige und hohe Gänge). D005033...
- Seite 11 Bei den meisten Nutzungsarten wird die Regeneration vom Fahrzeug automatisch durchgeführt, ohne dass der Fahrer eingreifen muss. Mit dem DPF-Schalter, den drei Stufen der Regeneration und den Warnanzeigen dafür vertraut machen sowie damit, welche Maßnahmen zu ergreifen sind. Es muss sichergestellt werden, dass ausreichend AdBlue für die geplante Fahrstrecke...
- Seite 12 Es sind vier Stufen von Popup-Meldungen möglich. Diese zeigen an, dass der DPF im Stand regeneriert werden muss. 1. Rußmenge hoch Regeneration erforderlich (gelb). Eine Alternative dafür, dies zu umgehen, ist das Wählen einer Autobahnfahrt, bei der der Ruß mittels passiver Regeneration verbrannt wird.
- Seite 13 Kurzanleitung Sicherheitskontrollen Vor der Durchführung einer erzwungenen Regeneration im Stand ist zu gewährleisten, dass folgende Sicherheitskontrollen bestanden wurden: – Das Fahrzeug ist im Freien abgestellt, mit 2 Metern Platz um die Auspufföffnung herum. – Die Feststellbremse ist angezogen. – Das Fahrzeug läuft mit Leerlaufdrehzahl. –...
-
Seite 14: Bedienelemente
Kurzanleitung BEDIENELEMENTE Spiegelschalter und Fensterheberschalter Spiegelheizung. Fensterheberschalter links oder rechts D005036 Armaturenbrett Lichtschalter – Federbelastete Stellung (links): Tagfahrleuchten ausschalten – 0: Leuchten sind ausgeschaltet – 1: Begrenzungsleuchten ein – 2: Scheinwerfer und Begrenzungsleuchten ein – Nebelscheinwerfer: eine Rastung herausziehen – Nebelschlussleuchte: zwei Rastungen herausziehen. - Seite 15 Kurzanleitung Hauptdisplay Interaktiv- und Dialogbereich Anzeigebalken Statusleiste Fahrerperformanceassistent (DPA) Symbol für gewähltes Menü Menütitel Warnanzeigen Blätterfunktion verfügbar Auf das Bordcomputer-System kann über die Hauptanzeige zugegriffen werden. D002235 Die Steuerung des Systems erfolgt über den Menüwahlschalter (MCS). Den MCS zum Wählen eines Menüs, einer Funktion oder einer Einstellung drehen und den MCS drücken, um auf ein Menü, eine Funktion oder eine...
- Seite 16 Kurzanleitung FAHRZEUG- – Druckluftzufuhr INFORMATIONEN – TPI (Reifendruckanzeige) – Informationen zum DPF FAHRER- – Sparsames Fahren UNTERSTÜTZUNG – Adaptive Cruise Control (ACC) – Predictive Cruise Control (PCC) – Nebenantrieb (Power Take Off = PTO) – Achslast – Informationen zur Drehzahl WARTUNGS- –...
- Seite 17 Kurzanleitung Bedienungstafel Dimmer für Instrumentenbeleuchtung Schalter für PTO-1 Schalter für Achsdifferenzialsperre. Warnblinkanlagenschalter Schalter für erweitertes Notbremsassistent- System (AEBS) Schalter für Spurhalte- assistent (LDWS) Adaptive Cruise Control (ACC) Drehschalter für Luftverteilung D005039 Drehschalter für Lufttemperaturregelung Drehschalter für Lüfterdrehzahl- Regelung Klimaanlagenschalter Schalter Hill Start Aid Verriegelung bzw.
-
Seite 18: Konsole Der Feststellbremse
(maximal 60 W). D005040 Konsole der Feststellbremse AS Tronic +/- Schalter. AS Tronic-Schalter für Handschalt- oder Automatikbetrieb. Menüwahlschalter (MCS) Hebel der Feststellbremse USB-Anschluss DAF-Radio. AUX-Anschluss DAF-Radio. 24 V/15 A-Zubehöranschluss (maximal 360 W) D005047 Dachkonsole Sleeper Cab (Fernfahrerhaus) Dachlukenschalter Schalter für Rundumleuchte... - Seite 19 Kurzanleitung NACH FAHRTENDE Betanken des Kraftstoffbehälters Den oder die Kraftstoffbehälter bis zum Höchststand mit Diesel der vorgeschriebenen Qualität betanken. HINWEIS: Ist das Fahrzeug mit einem doppelten Kraftstoffbehältersystem ausgestattet, beide Kraftstoffbehälter separat betanken. D005042 Befüllen des AdBlue-Tanks Besteht beim Befüllen des AdBlue- Tanks (möglicherweise) Frostgefahr, darf der Tank bis maximal 75 % befüllt werden.
- Seite 20 ISO14001 ISO/TS16949 Environmental Quality Management System Management System DRIVEN BY QUALITY TRUCKS | PARTS | FINANCE WWW.DAF.COM...
