TECHNISCHE DATEN
Leistung
1
Kanaleinstellungen .......................... 120 Kanäle
Signalverfolgung
GPS ....................................................L1, L2, L2C
GLONASS .................................................. L1, L2
Galileo .............................................................. E1
BeiDou .............................................................. B1
SBAS
3
L-Band
Horizontale Positionsgenauigkeit (RMS)
Autonom (L1) ............................................... 1,5 m
Autonom (L1/L2) .......................................... 1,2 m
SBAS ........................................................... 0,6 m
DGPS .......................................................... 0,4 m
NovAtel CORRECT™
TerraStar ................................................ 6 cm
4
RT-2 ..........................................1 cm + 1 ppm
®
Vermessungsgenauigkeit
Vollständig unabhängige Code-und
Trägermessungen
GPS ..........GLONASS
L1 C/A code ........................ 4 cm ..................15 cm
L1 Trägerphase .............. 0,5 mm ............... 1,5 mm
L2 P(Y) code ..................... 8 cm ....................8 cm
5
L2 Trägerphase ............. 1,0 mm .............. 1,5 mm
5
L2C code ........................... 8 cm ....................8 cm
6
L2C Trägerphase .......... 1,0 mm ............... 1,5 mm
6
Maximale Datenrate
7
Messungen ....................................... Bis zu 50 Hz
Position ............................................. Bis zu 50 Hz
Time to First Fix (TTFF)
Kaltstart ............................ <50 s (typischer Wert)
8
Warmstart ......................... <35 s (typischer Wert)
9
Wiedereinfangen des Signals
L1........................................ 0,5 s (typischer Wert)
L2...................................... <1,0 s (typischer Wert)
Geschwindigkeitsabweichung
Zeitabweichung ...............................20 ns RMS
11
1. Typische Werte. Die Positioniergenauigkeit ist
abhängig von GNSS Eigenschaften, absichtlicher
Verringerung der Genauigkeit durch das US-
Verteidigungsministerium, ionosphärische und
troposphärische Einflüsse, Satellitengeometrie,
Länge der Basislinie, Mehrwegeausbreitung sowie
beabsichtigte oder unbeabsichtigte Rauschquellen.
2. Empfängt bis zu 60 L1/L2-Satelliten.
98-01491-DE-A4 R1 German/Deutsch
© TeeJet Technologies 2014
Physikalische und
elektrische Merkmale
2
Abmessungen .................. 155 mm Durchmesser
..................................................80,9 mm Höhe
Gewicht ..................................................... <550 g
Anschlussstecker ........ 14-poliger Tyco Ampseal
Montage ...............................2 x Magnetmontage,
..............................4 x M4-Schraubeneinsätze,
.................................. optionale Montageplatte
Leistungsaufnahme
Eingangsspannung ........................+8 to +36 VDC
Leistungsaufnahme .................... 3,7 W (typisch)
LED-Leuchten zur Statusanzeige
........Stromversorgung, Fehler, gültige Position
Stromeingang und Schutz von Eingang/
Ausgang ................................... ISO 7637-2:2004
........................................................ ISO 15003
Emissionen und Verträglichkeit
...............ISO 14982: EMV für Landmaschinen
Umgebungsbedingungen
Temperatur
Betriebstemperatur .........................40°C to 75°C
Lagerungstemperatur .....................-55°C to 90°C
Luftfeuchtigkeit .. MIL-STD-810G Methode 507.5
Eintauchen ......... MIL-STD-810G Methode 512.5
Sturz .................... MIL-STD-810G Methode 516.6
Sonnenstrahlen ........................ EN60950-22 8.2
........................ MIL-STD-810G Methode 505.5
Salzsprühnebel .. MIL-STD-810G Methode 509.5
Sand und Staub . MIL-STD-810G Methode 510.5
Vibrationen
Randomisiert ..MIL-STD-810G Methode 514.6E-1
..0,03 m/s RMS
10
Sinusförming ......................... ASAE EP455 5.15.2
Emissionen ......................................FCC, IC, CE
Ingress Protection Rating ........................... IP67
3. GPS nur.
4. TerraStar-Abonnement bei TeeJet erhältlich.
5. L2 P for GLONASS.
6. L2 C/A for GLONASS.
7. 50 Hz beim Empfang von bis zu 20 Satelliten.
8. Typischer Wert. Kein Almanach oder Ephemerid, kein
Näherungswert für Position bzw. Uhrzeit.
www.teejet.com
B E DIE N U N GSA N L EIT UN G
Garantie
1 Jahr ab Verkaufsdatum
Elektrische Anschlüsse

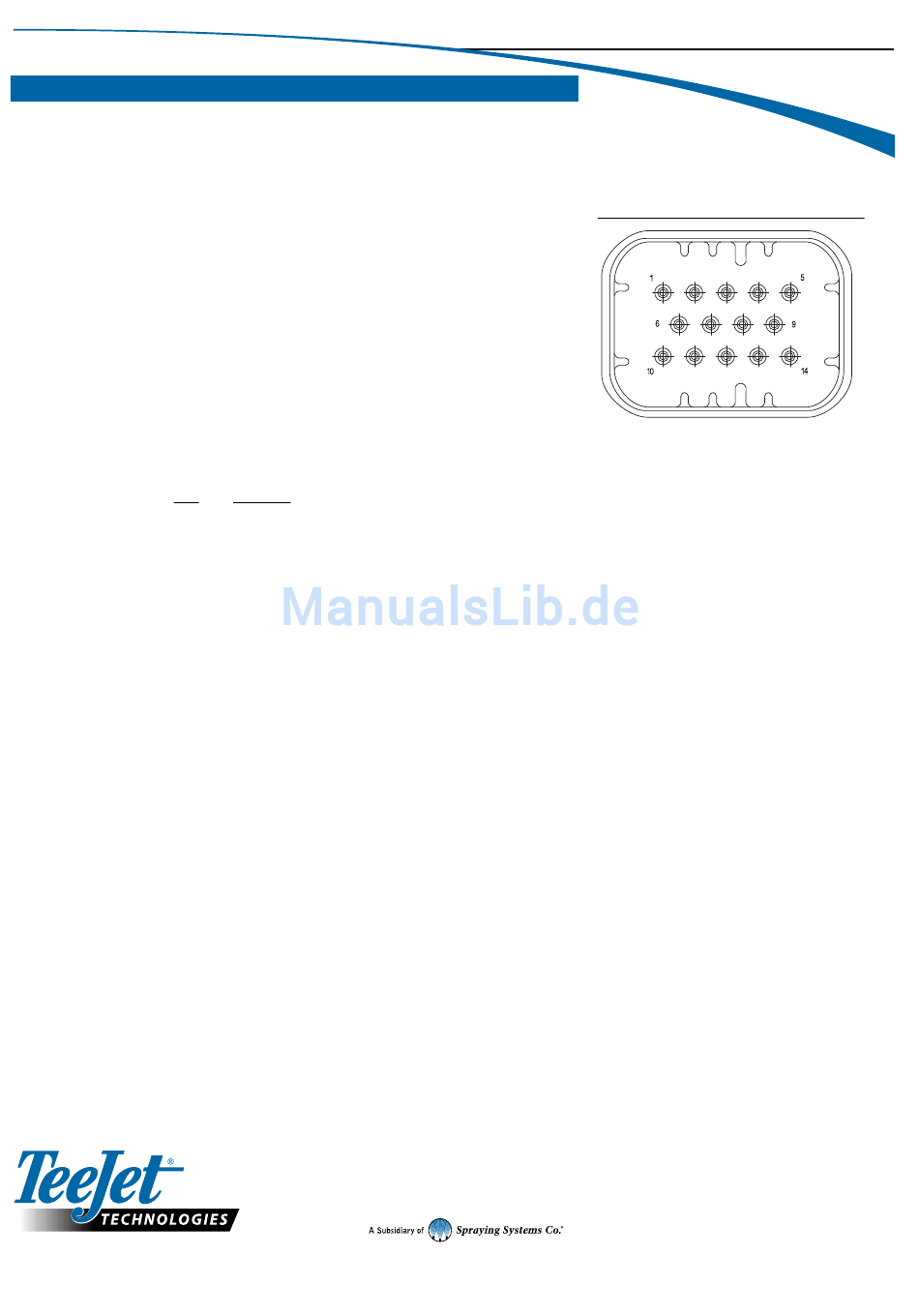

Pinbelegung
Abb. 4: Abb. 4: Pinbelegung
12
Pinbelegung
1 ...........................................................COM1TxD
....................... 2 .......................................................... COM1RxD
3 ...........................................................COM2TxD
4 .......................................................... COM2RxD
5 ......................... Signal Masse (COM/MKI/PPS)
6 ..................................................................CAN+
7 ...................................................................CAN-
8 ...........................................................COM3TxD
9 ........................Stromversorgung negativ/Quelle
10 ........................................................Empfänger
11 .................... MKI (Eingang Markierungssignal)
12 ..............Ausgang PPS (Impulse pro Sekunde)
13 ........................................................ COM3RxD
14 ....................... Stromversorgung positiv/Quelle
9. Typischer Wert. Almanach und letzter Ephemerid
gespeichert und ungefährer Zeitwert eingegeben.
10. Laut Exportlizenz ist die Geschwindigkeit auf
maximal 515 m pro Sekunde beschränkt.
11. Zeitliche Genauigkeit ohne Fehler aufgrund Funk-
oder Antennenverzögerung.
12. Stromverbrauchswerte für GPS L1/L2.
