MONTAGEANLEITUNG
Der RX520 ist mit vier (4) integrierten Magneten für die Anbringung an der im Lieferumfang enthaltenen Montagehalterung ausgestattet. Die
Montagehalterung kann mit herkömmlichen Befestigungselementen an der Basis befestigt werden.

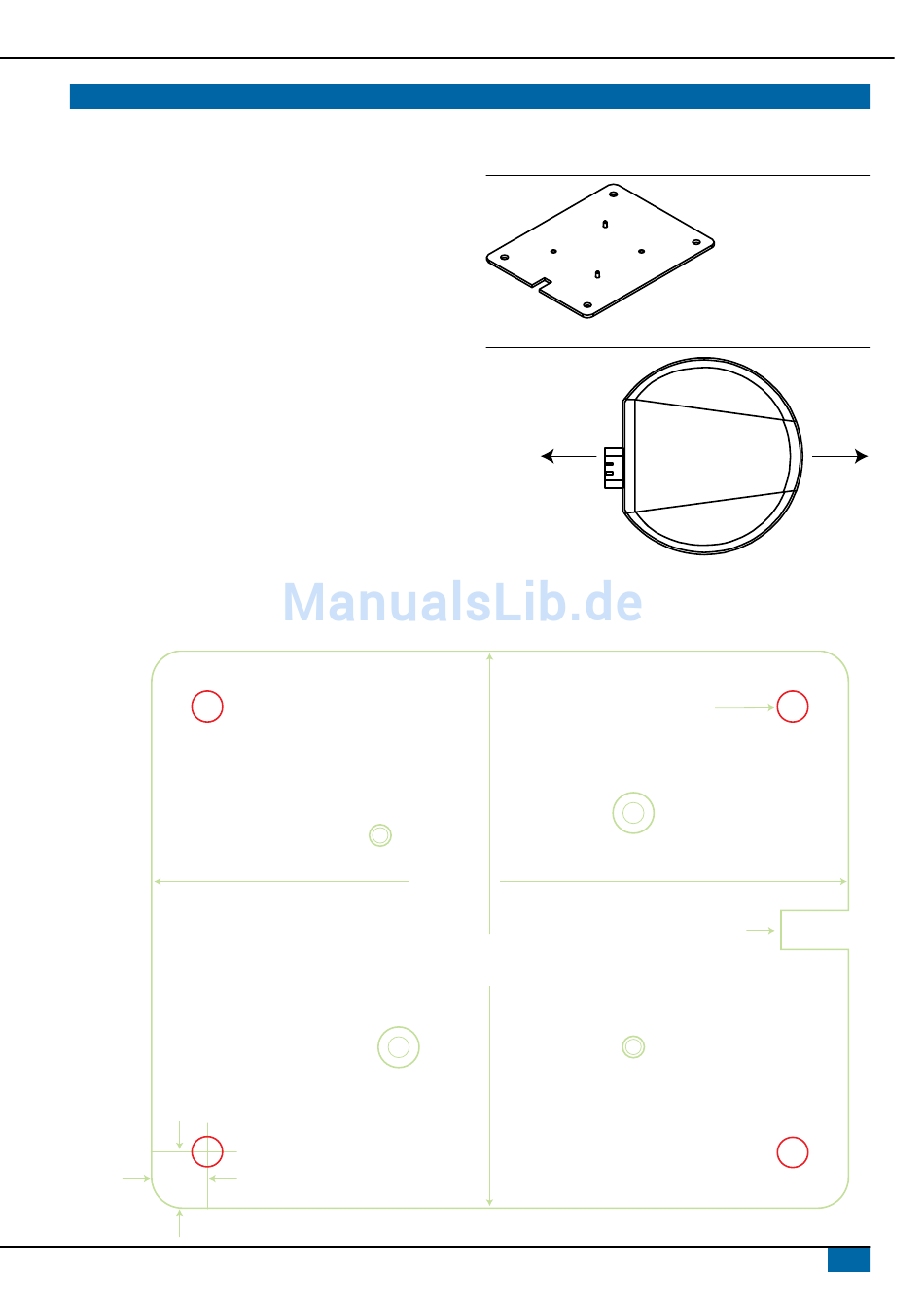

Schablone für die Zwischenhalteplatte
Für die Zwischenhalteplatte ist hier im Hintergrund eine Schablone
aufgezeichnet.
• Die rot umrandeten Bereiche markieren die Befestigungspunkte.
• Die grünen Linien markieren die Umrisse der Halteplatte sowie weitere
Bohrungen zur Befestigung der Abnehmplatte.
Hinweise zur Montage
• Platzieren Sie den Empfänger mit ungehindertem Kontakt zum Himmel,
damit ist eine direkte Verbindung zu Satelliten über dem Horizont
möglich.
• Bei der Montage des RX520 muss ein Abstand von mindestens 15 cm
zwischen dem Empfänger und Kabelschleifen eingehalten werden.
Weniger Abstand bedeutet gegenseitige negativ Beeinflussung.
• Das Gehäuse des RX520 ist regen und spritzwassergeschützt. Wichtig
ist, dass ein sicherer Ablauf des Wassers vom Empfänger gewährleistet
ist.
• Für ungestörten Empfang montieren sie den GNSS-Empfänger höher
als im Umfeld angebrachte Metallkonstruktionen. Satellitensignale die
nach einer Reflektierung durch Metallflächen, wie Dachträger oder
Fahrzeugleuchten, empfangen werden, reduzieren umgehend die
Positionsgenauigkeit.
12,7 mm x 4
12,7 mm x 4
TE E JE T TE C HN O LO G I E S
Abb. 2: Montageplatte
Abb. 3: Ausrichtungsbeispiel
Kabel zur
Rückseite des
Fahrzeugs verlegen
Bohrungen Ø6,858 mm ± 0,01 mm x 4
158,75 mm
Diese Seite wird zur Rückseite des
127,0 mm
Ausrichtung zur
Vorderseite des
Fahrzeugs
Fahrzeugs verlegt
