Empfänger und antenne für l1/l2-gnss
BED IE NU NGS A NLE IT UNG
ERSTE SCHRITTE
Mithilfe dieser Anleitung können Sie den RX520 GNSS-Empfänger einrichten und in Betrieb nehmen. Der Empfänger wird betriebsbereit in der bestellten
Konfiguration geliefert. Es bedarf keiner zusätzlichen Konfiguration durch den Anwender. Sobald der Empfänger ordnungsgemäß mit ungehindertem
Kontakt zum Himmel montiert ist und Daten- sowie Stromverbindungen hergestellt sind, beginnt das Gerät mit der Positionsbestimmung. Wenn Sie sich
für eine reine GNSS-Lösung (ohne L-Band) entschieden haben, sind die Positionsdaten innerhalb weniger Minuten nach Systemstart verfügbar. Qualitativ
hochwertige SBAS-Positionen sind nach etwa 15 Minuten, PPP-Positionen nach etwa 20 Minuten verfügbar.

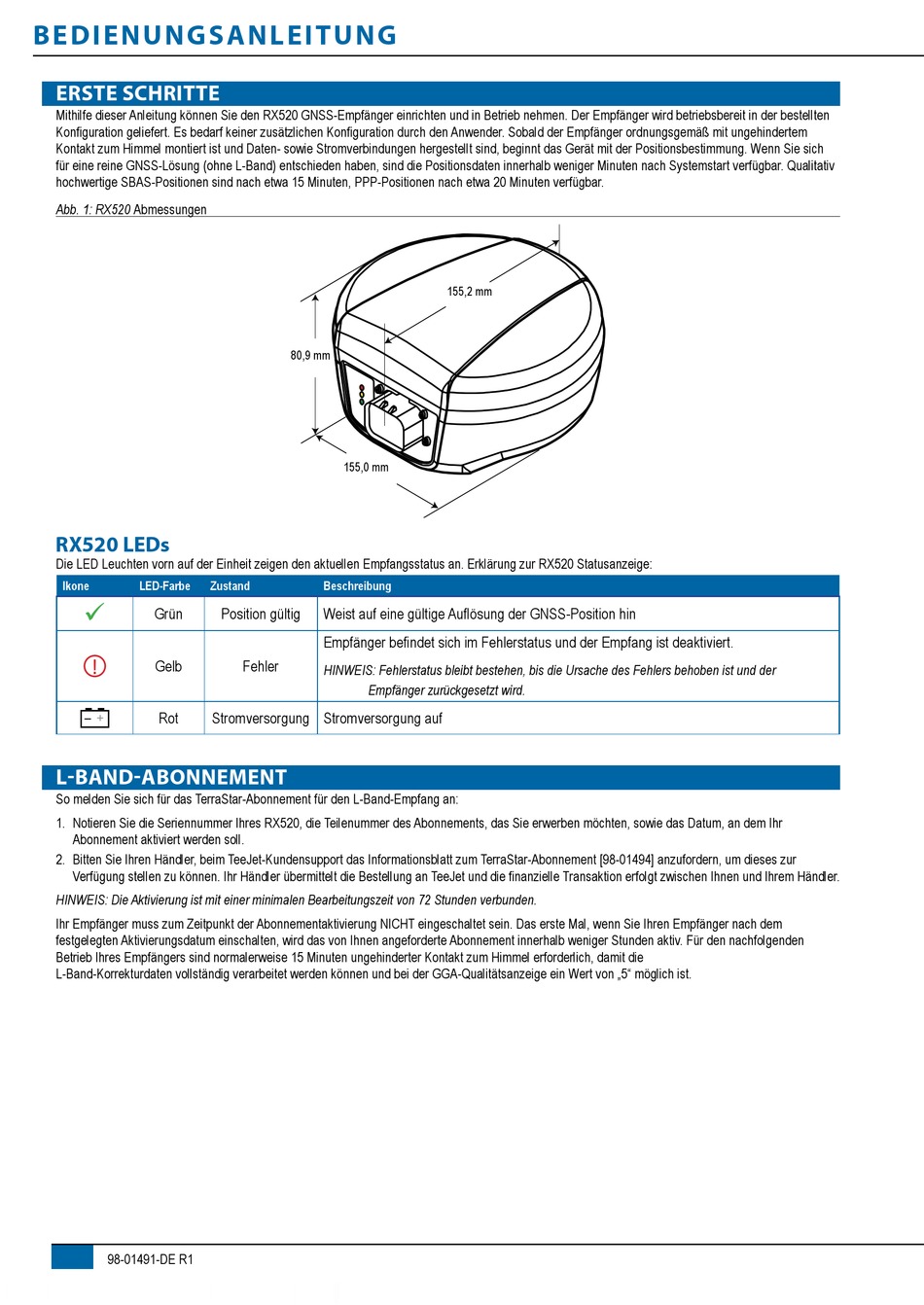

Abb. 1: RX520 Abmessungen
RX520 LEDs
Die LED Leuchten vorn auf der Einheit zeigen den aktuellen Empfangsstatus an. Erklärung zur RX520 Statusanzeige:
Ikone
LED-Farbe
Grün
!
Gelb
Rot
–
+
L-BAND-ABONNEMENT
So melden Sie sich für das TerraStar-Abonnement für den L-Band-Empfang an:
1. Notieren Sie die Seriennummer Ihres RX520, die Teilenummer des Abonnements, das Sie erwerben möchten, sowie das Datum, an dem Ihr
Abonnement aktiviert werden soll.
2. Bitten Sie Ihren Händler, beim TeeJet-Kundensupport das Informationsblatt zum TerraStar-Abonnement [98-01494] anzufordern, um dieses zur
Verfügung stellen zu können. Ihr Händler übermittelt die Bestellung an TeeJet und die finanzielle Transaktion erfolgt zwischen Ihnen und Ihrem Händler.
HINWEIS: Die Aktivierung ist mit einer minimalen Bearbeitungszeit von 72 Stunden verbunden.
Ihr Empfänger muss zum Zeitpunkt der Abonnementaktivierung NICHT eingeschaltet sein. Das erste Mal, wenn Sie Ihren Empfänger nach dem
festgelegten Aktivierungsdatum einschalten, wird das von Ihnen angeforderte Abonnement innerhalb weniger Stunden aktiv. Für den nachfolgenden
Betrieb Ihres Empfängers sind normalerweise 15 Minuten ungehinderter Kontakt zum Himmel erforderlich, damit die
L-Band-Korrekturdaten vollständig verarbeitet werden können und bei der GGA-Qualitätsanzeige ein Wert von „5" möglich ist.
98-01491-DE R1
80,9 mm
155,0 mm
Zustand
Beschreibung
Position gültig
Weist auf eine gültige Auflösung der GNSS-Position hin
Empfänger befindet sich im Fehlerstatus und der Empfang ist deaktiviert.
Fehler
HINWEIS: Fehlerstatus bleibt bestehen, bis die Ursache des Fehlers behoben ist und der
Empfänger zurückgesetzt wird.
Stromversorgung Stromversorgung auf
155,2 mm
