3.3 Stromversorgung des Industrie-PCs
Der Industrie-PC ist serienmäßig mit einem 100-240 V
3.3.1 Strombelastbarkeit des 100-240 V
Ausgangsspannungen 100-240 V Netzteil
+3,3 V
+5 V stand by
+5 V
+12 V
-12 V
Die Gesamtbelastung von +5 V und +3,3 V darf 135 W nicht überschreiten!

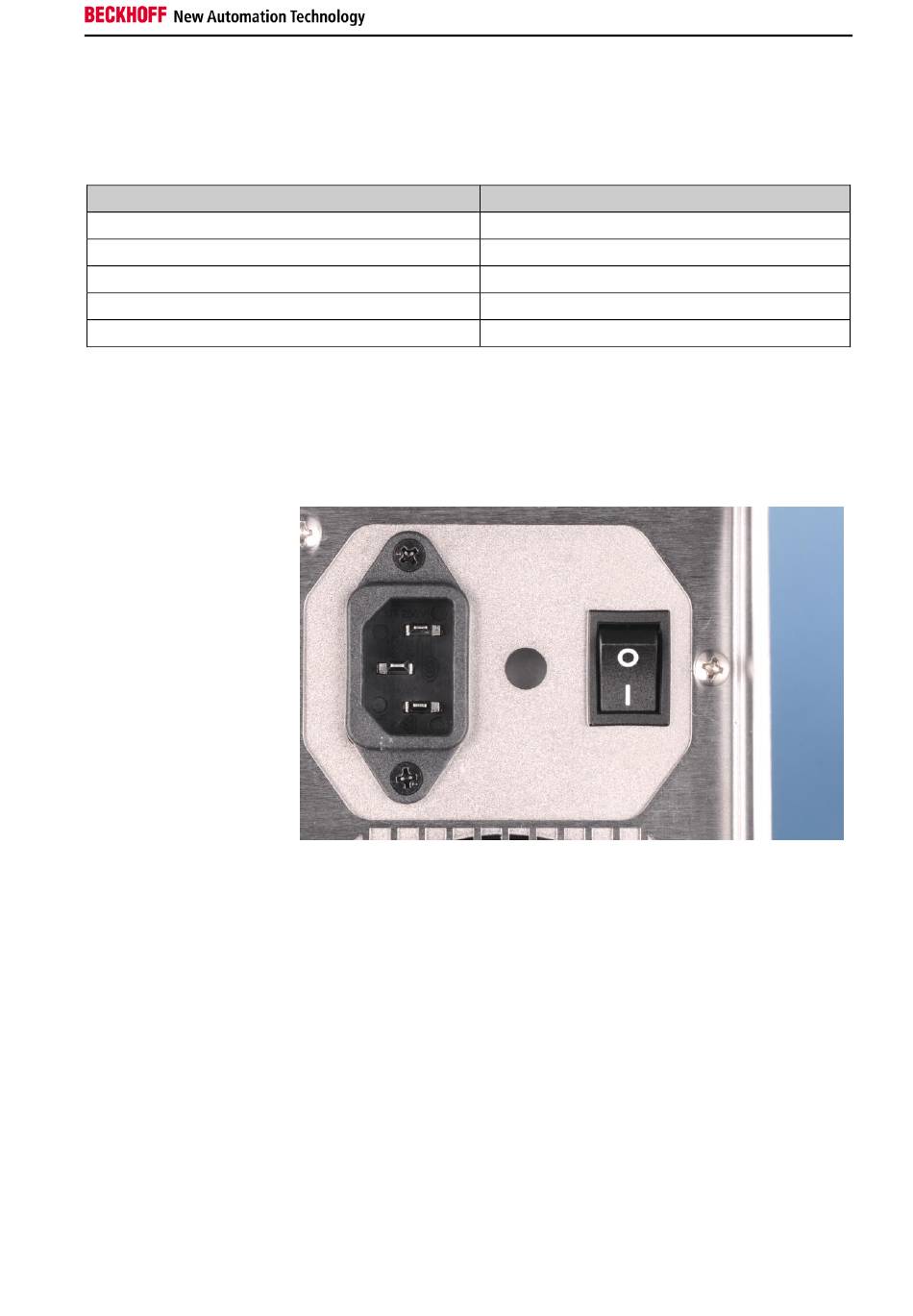

3.3.2 Anschlussbuchse
Für den Anschluss der Stromversorgung befindet sich auf der Oberseite des PC-Gehäuses neben dem
Hauptschalter eine Kaltgeräte-Buchse.
Anschlussbuchse und
Hauptschalter am PC-
Gehäuse
3.3.3 Netzkabel Europa
Im Bereich Europa verwenden Sie zum Anschluss des Industrie-PCs an die Stromversorgung das
mitgelieferte Kaltgerätekabel.
3.3.4 Netzkabel USA/ Canada
Im Bereich USA/ Canada muss das Anschlusskabel in Abhängigkeit von der Versorgungsspannung
folgenden Spezifikationen entsprechen:
▪
Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min.
125 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 5-15P/-20P bzw. geräteseitig
Kaltgerätestecker. Der Betriebstemperaturbereich der Versorgungskabel sollte mindestens 80 °C
betragen.
oder
▪
Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min.
250 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 6-15P/-20P bzw. geräteseitig
Kaltgerätestecker. Der Betriebstemperaturbereich der Versorgungskabel sollte mindestens 80 °C
betragen.
C6670-0010
, 50-60 Hz Full Range Netzteil ausgestattet.
AC
Netzteils
AC
Strombelastung maximal
20 A
3 A
25 A
50 A
0,5 A
Kaltgerätebuchse
Hauptschalter
Installation
19
