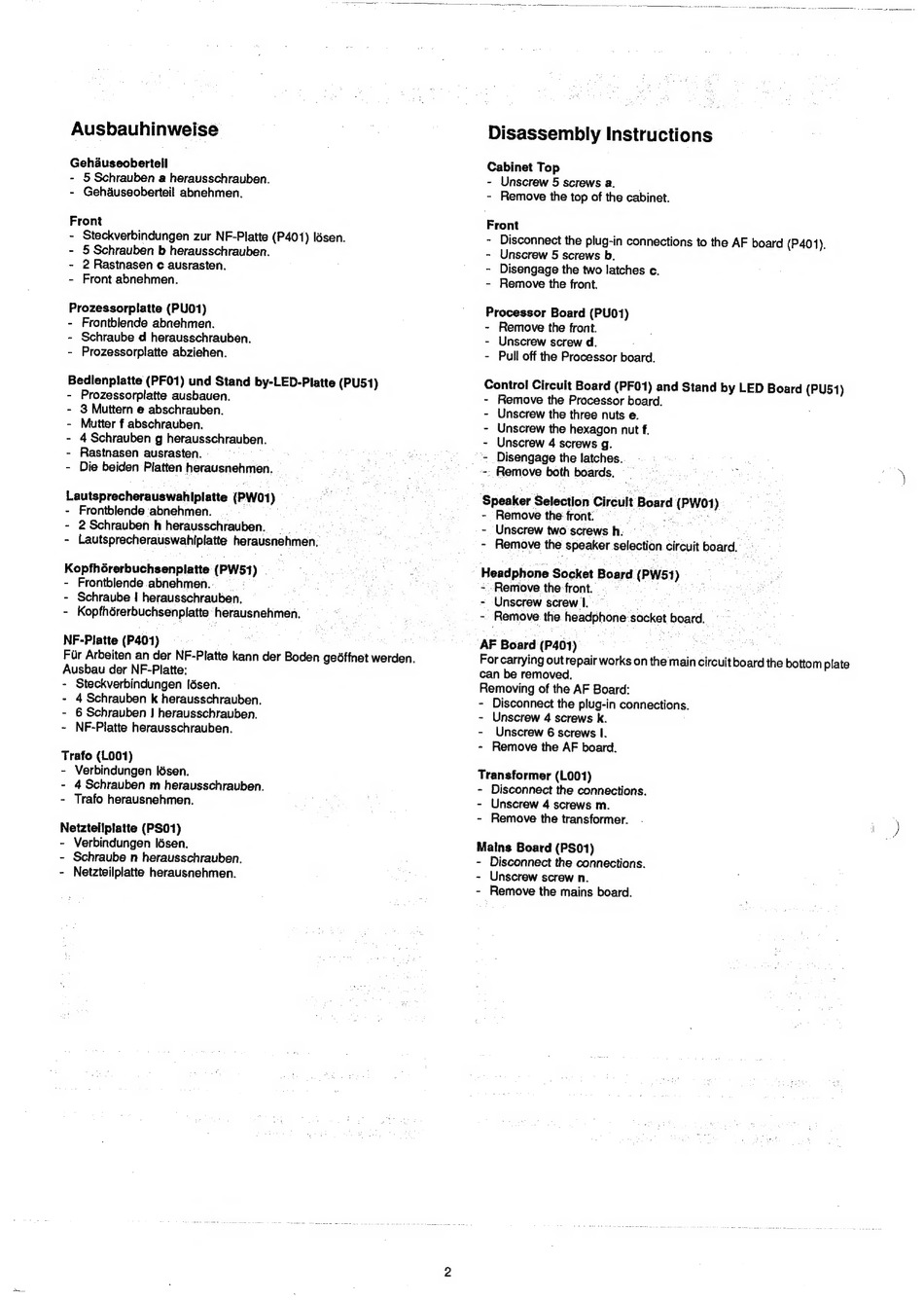

Ausbauhinweise
Gehduseoberteil
- 5 Schrauben a herausschrauben.
- Gehauseoberteil abnehmen.
Front
~ Steckverbindungen zur NF-Platte (P401) lésen.
- 5 Schrauben b herausschrauben.
- 2 Rastnasen c ausrasten.
- Front abnehmen.
Prozessorplatte (PU01)
- Frontblende abnehmen.
- Schraube d herausschrauben.
- Prozessorplatte abziehen.
- 3 Muttern e abschrauben.
- Mutter
f abschrauben.
- 4 Schrauben g herausschrauben.
- Rastnasen ausrasten.
- Die beiden Platten herausnehmen.
Lautsprecherauswahiplatte (PW01)
- Frontblende abnehmen.
- 2 Schrauben h herausschrauben.
- Lautsprecherauswahiplatte herausnehmen.
Kopfhérerbuchsenplatte (PW51)
- Frontblende abnehmen.
- Schraube | herausschrauben.
- Kopfhérerbuchsenplatte herausnehmen.
NF-Platte (P401)
Ausbau der NF-Platte:
- Steckverbindungen [dsen.
- 4 Schrauben k herausschrauben.
- 6 Schrauben J herausschrauben.
- NF-Platte herausschrauben.
Trafo (L001)
- Verbindungen lésen.
- 4 Schrauben m herausschrauben.
- Trafo herausnehmen.
Netzteilpiatte (PS01)
- Verbindungen lésen.
- Schraube n herausschrauben.
- Netzteilplatte herausnehmen.
Disassembly Instructions
Cabinet Top
- Unscrew 5 screws a.
- Remove the top of the cabinet.
Front
- Disengage the two latches ec.
- Remove the front.
Processor Board (PU01)
- Remove the front.
- Unscrew screw d.
:
- Pull off the Processor board.
- Remove the Processor board.
- Unscrew the three nuts e.
- Unscrew the hexagon nut f.
- Unscrew 4 screws g.
- Disengage the latches.
:
- Remove the: front:
:
~ Unscrew two screws h.
o
- Remove the speaker selection circuit board,"
Speaker Selection Circuit Board (PW01)
Headphone Socket Board (PW51)
+ Remove the front.
- Unscrew screw i.
- Remove the headphone socket board.
AF Board (P401)
Removing of the AF Board:
- Disconnect the plug-in connections.
- Unscrew 4 screws k.
-
Unscrew 6 screws I.
- Remove the AF board.
Transformer (L001)
-
Disconnect the connections.
-
Unscrew 4 screws m.
Mains Board (PS01)
- Disconnect the connections.
- Unscrew screw n.
- Remove the mains board.
