chio (A+B+C) ruotandolo in senso antiorario. Fig. 6a.
2. Separare il porta-calotta (C) dalla calotta rotante (B) svitandolo in senso anti-orario. Fig. 6b.
3. Rimuovere la calotta rotante (B). Fig. 6c.
Per la pulizia non utilizzare prodotti abrasivi e/o liquidi detergenti particolarmente aggressivi.
Tenere il prodotto lontano dalla luce solare e al riparo dalle precipitazioni atmosferiche.
DISASSEMBLAGGIO DEL PRODOTTO
Fig. 7a Fig. 7b

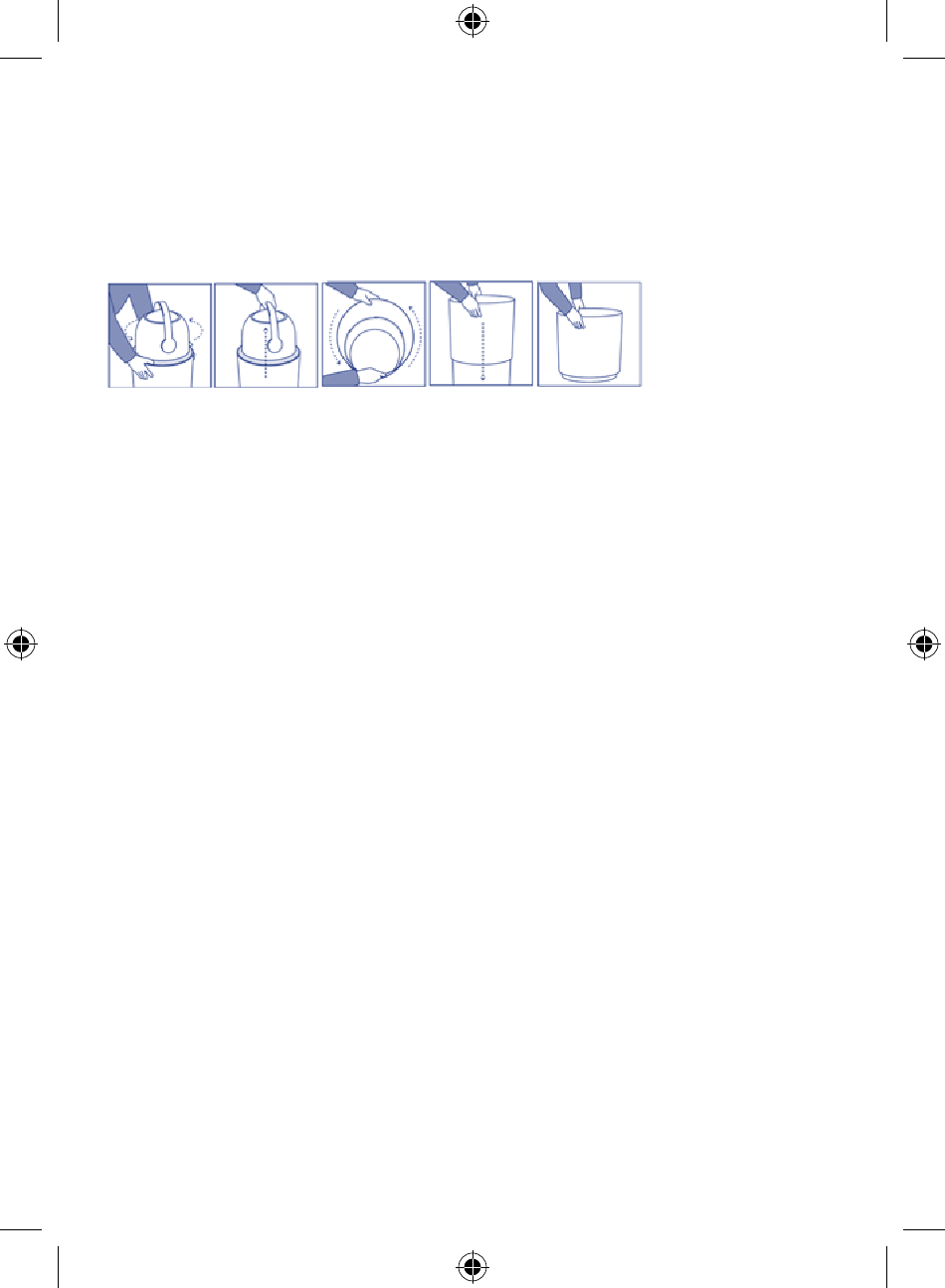

1. Svitare il coperchio (A+B+C) dal cestino, insieme all'anello grigio porta-sacchetto (D). Fig.7a.
2. Sollevare la maniglia (F) verso l'alto e sollevare il tutto per separare il coperchio e l'anello porta-
sacchetto dal cestino. Fig. 7b.
3. Svitare il cilindro esterno (E1, superiore) da quello interno (E2, inferiore) per far collassare le
due parti una sull'altra e dimezzare l'altezza del prodotto. Fig. 7c, d, e.
4. Inserire il coperchio (A+B+C) all'interno del cestino. Avvitare in senso orario l'anello grigio
porta-sacchetto (D) sul cilindro esterno (E1).
Fig. 7c Fig. 7d
7
Fig. 7e
