ODOUR OFF
Контейнер против запаха для грязных подгузников
:
A - Крышка
B - Вращающаяся крышка
C - Держатель крышки
D - Держатель пакета
E1 - Внешний цилиндр (верхний)
E2 - Внутренний цилиндр (нижний)
F - Ручка
Fig. 2a Fig. 2b

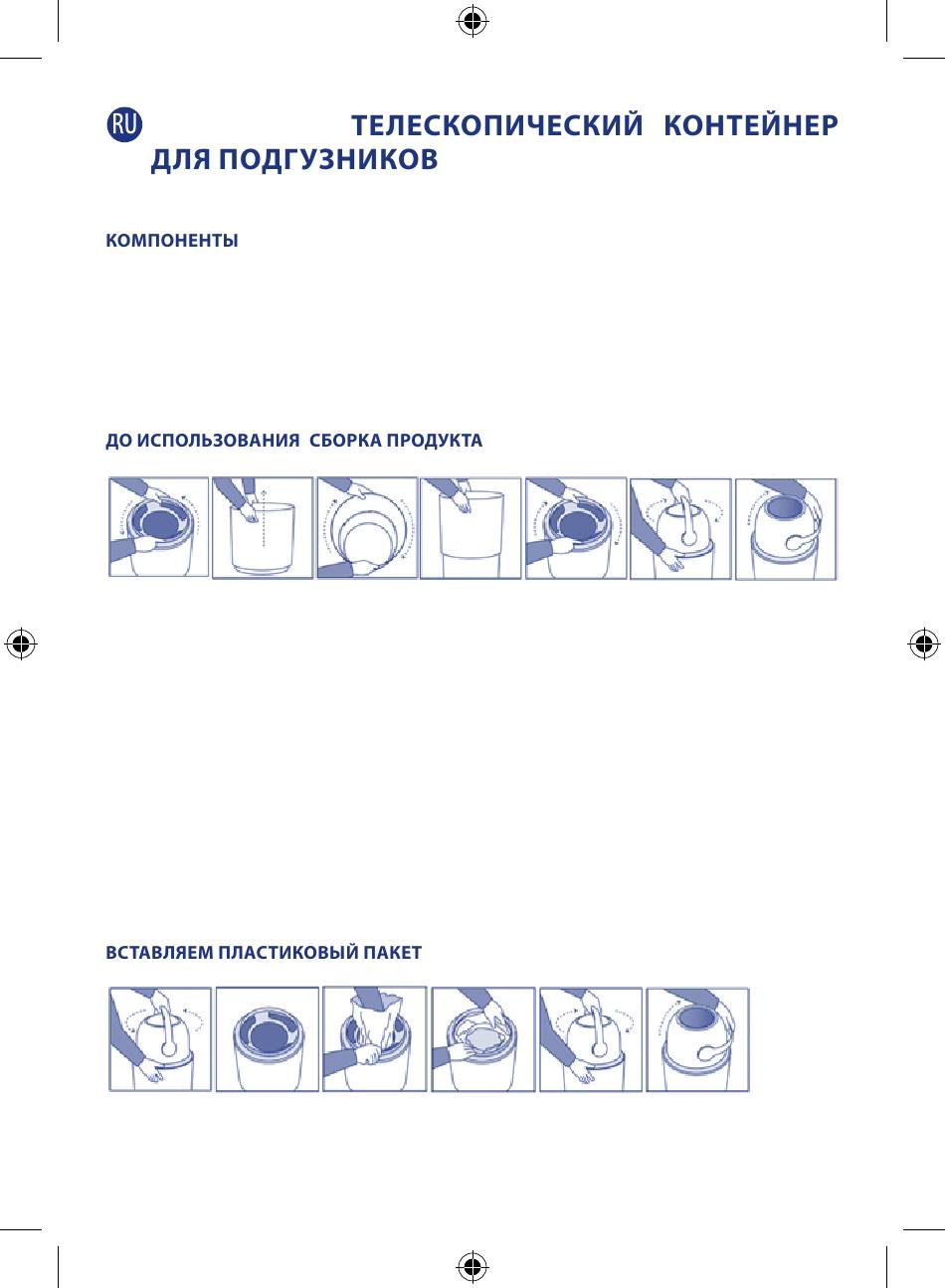

1. После удаления верхнего пластикового пакета, поверните серый держатель пакета (D)
против часовой стрелки (рис. 2a), чтобы извлечь остальные компоненты снизу и удалить
другие пластиковые пакеты. Крышка в упаковке предварительно собрана из нескольких
частей: крышка (A) с ручкой (F); вращающаяся крышка (B) и держатель крышки (C). Рис.1.
2. Вставьте меньший цилиндр (E2) внутрь большего (E1) и поместите все на пол. Полностью
поднимите внешний цилиндр (E1) до конца хода. Рис. 2b.
3. Удерживая нижний цилиндр (E2) неподвижным между ногами, аккуратно вкрутите
внешний цилиндр (E1, верхний) на внутренний (E2, нижний), убедившись, что внутренние
пазы выровнены и полностью перекрыты. Рис. 2c. Если операция выполнена правильно,
корпус будет прямым и устойчивым. Рис. 2d.
4. Вкрутите серое кольцо-держатель пакетов (D) на корзину (рис. 2e), а затем закрутите на
нём предварительно собранные элементы A+B+C по часовой стрелке до щелчка (рис.
2f ). Этот звук сигнализирует о том, что сборка выполнена правильно.
5. Поверните ручку (F) в положение "готовность к использованию", с открытой полостью
для подгузников, обращенной вверх. Рис. 2g.
Fig. 3a Fig. 3b
1. Для вставки нового пакета необходимо отделить крышку с ручкой (A+B+C) от
находящегося под ней серого кольца-держателя пакетов (D): удерживая серое кольцо-
держатель пакетов одной рукой, другой рукой вертикально поднимите ручку крышки и
поверните её против часовой стрелки, чтобы отвинтить её. Рис. 3а.
:
Fig. 2c Fig. 2d
Fig. 3c Fig. 3d
55
Fig. 2e Fig. 2f
Fig. 3e Fig. 3f
Fig. 2g
