ESAB EPP-362 Gebrauchsanleitung Seite 32

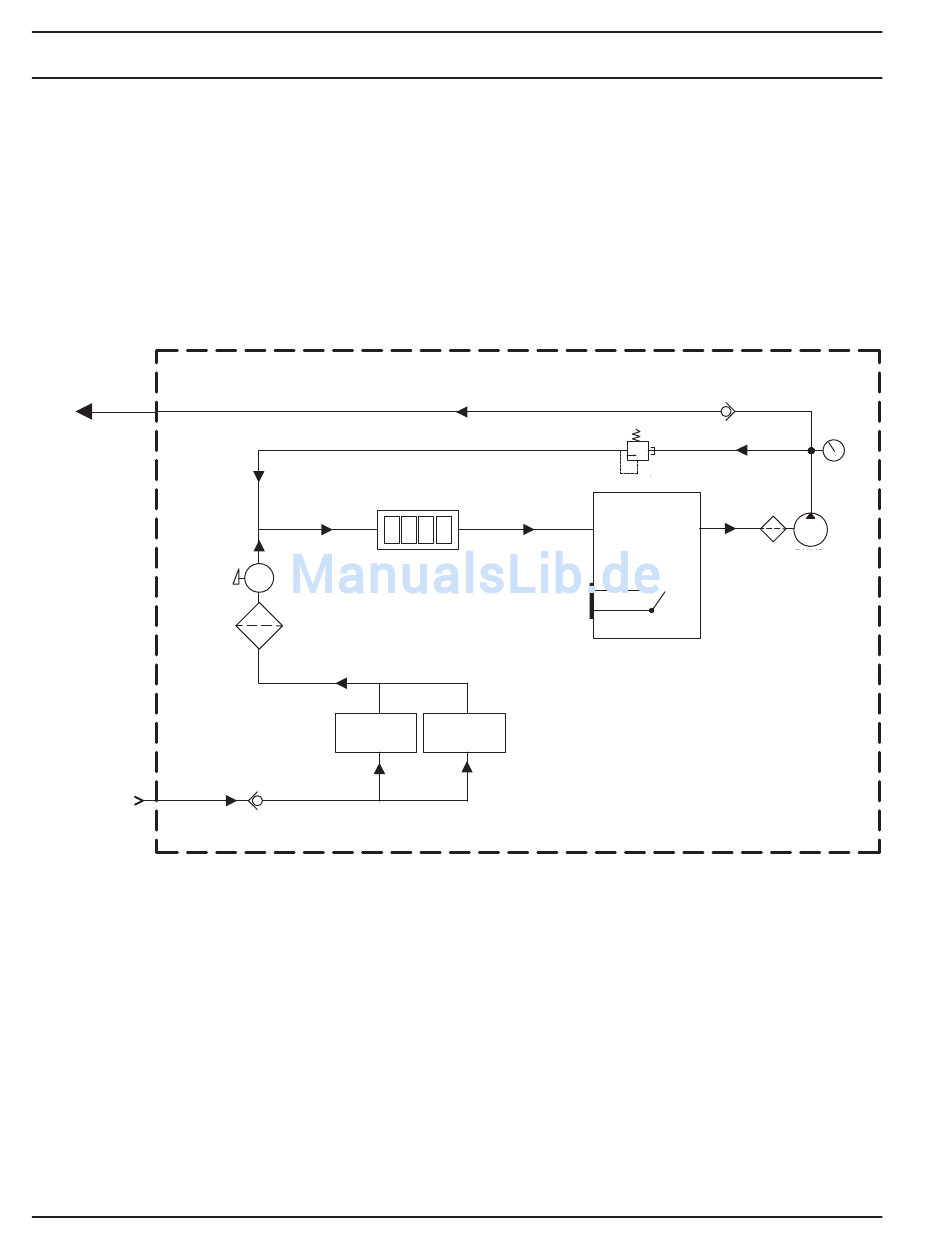

Kühlmittelstromdiagramm Epp-362
Sobald das Stromaggregat Eingangstrom erhält, schaltet sich der Kühlmittelpumpenmotor EIN. Kühlmittel wird
zum Brenner gepumpt und läuft jeweils durch die Kühler, Filter, Flusssensoren und IGBT-Kühlplatte zum Kühlmit-
teltank zurück. Die Pumpe besitzt ein internes verstellbares Umgehungsventil, das auf 250 psi (17 bar) eingestellt
ist. Außerdem ist ein externer, verstellbarer Regler vorhanden, der auf 175 psi (12 bar) eingestellt ist, mit dem der
Kühlmittelstrom umgangen wird, wenn der Druck 175 psi (12 bar) übersteigt. Die Abbildung unten zeigt dieses
Kühlmittelstromdiagramm.
ZULAUF
RÜCKLAUF
32
BetrieB
IGBT-KÜHLPLATTE
IGBT COLD PLATE
FLOW SENSOR (FS1) FLUSSSENSOR (FS1)
FILTER
KÜHLER KÜHLER
Kühlmittelstromdiagramm
DRUCKREGEL-
VENTIL
TANK
STANDSENSOR LEVEL SENSOR
(LS1)
(LS1)
GAUGE
ANZEIGE
FILTER
PUMPE
