BEDIENUNGSANLEITUNG
INLINE® HDMI AUDIO EXTRAKTOR/SIGNALTRENNER,
EINGANG 4K2K HDMI ZU AUSGANG + 7.1 KANAL STEREO
AUDIO + TOSLINK AUDIO + HDMI
ALLGEMEINES
GÜLTIGKEIT:
Diese Bedienungsanleitung gilt für folgendes Produkt:
65007K InLine® HDMI Audio Extraktor/Signaltrenner, Eingang 4K2K HDMI zu
Ausgang + 7.1 Kanal Stereo Audio + Toslink Audio + HDMI
HERSTELLER:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
Datum: September 2023
LIEFERUMFANG
1x InLine® HDMI Audio Extraktor/Signaltrenner
1x 5V 2A Netzteil
1x Bedienungsanleitung DE/EN
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile feh-
len, kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren
Verständnis beitragen.
BESTIMMUNGSGEMÄSSE VERWENDUNG

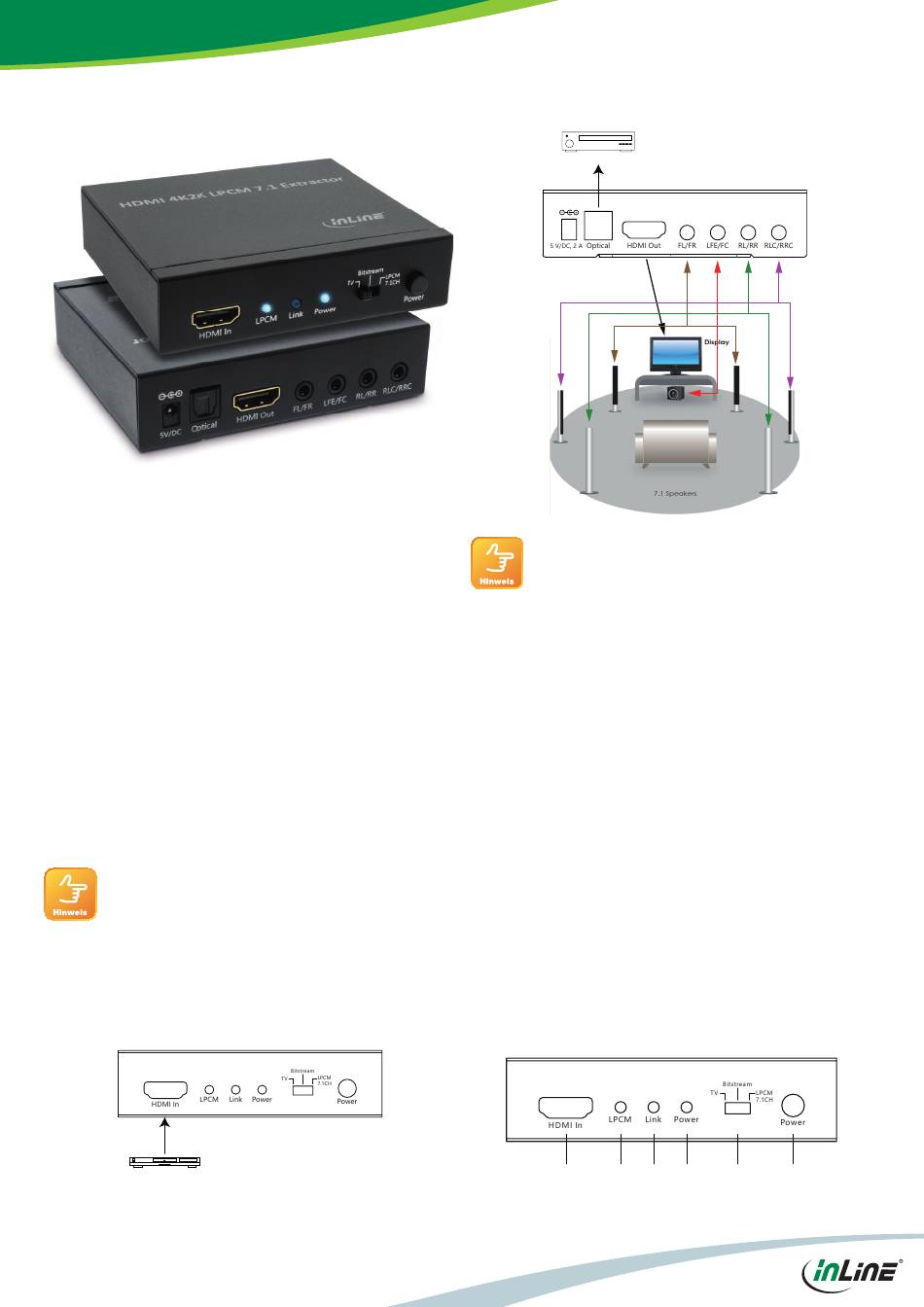

Mit dem HDMI Audio Extraktor können Sie das originale HDMI Audiosignal extra-
hieren und es in digitale, optische oder analoge Mehrkanal-Audiosignale wandeln.
Durch die Umwandlung können Sie das Audiosignal an externe Lautsprecher aus-
geben oder den Weg des Audiosignals verlängern. Anwendung fi ndet der Extraktor
z. B. wenn die Bildwiedergabe keinen Ton unterstützt. Beim gleichzeitigen Anschluss
an ein 4K2K Display wird das Video ohne Herabstufung der Aufl ösung angezeigt.
DVD or Blu-ray Player
Amplifier
Überprüfen Sie das Produkt vor Verwendung auf eventuelle Schäden
wie bspw. Risse im Gehäuse.
Sollten Schäden augenscheinlich sein, verwenden Sie das Produkt
nicht mehr!
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt:
• Bauen Sie den InLine® HDMI Audio Extraktor/Signaltrenner nicht auseinander.
• Verwenden Sie das Produkt ausschließlich in trockenen, geschlossenen
Räumen und setzen sie es keiner direkten Sonneneinstrahlung, extremen Tem-
peraturen oder Feuchtigkeit aus.
ANWENDUNG
Vorderseite
1. HDMI IN: Dieser Steckplatz dient zum Anschluss von Quellgeräten wie Blu-
ray-/PS3-Playern mit HDMI-Signalübertragung.
2. LPCM: Diese LED leuchtet, wenn die Ausgabe-Audio-EDID auf LPCM 7.1CH
umgeschaltet wird.
3. Link: Diese LED leuchtet, wenn die Eingangsquelle mit einem HDMI-Signal
verbunden ist.
4. Power: Diese LED leuchtet, wenn das Gerät an die Stromversorgung ange-
schlossen ist.
5. TV/Bitstream/LPCM 7.1CH: Mit diesem Schalter können Benutzer die Audio-
EDID der Quelle auswählen.
TV-Modus: Wechseln Sie in den TV-Modus, um die EDID des HDMI-Ausgang-
sanschlusses zu verwenden. Der Ton unterstützt bis zu LPCM 7.1-Kanäle.
Bitstream-Modus: Wechseln Sie in den Bitstream-Modus, um die EDID des
HDMI-Ausgangsanschlusses zu verwenden. Der Ton unterstützt bis zu kompri-
mierte Audio-5.1-Kanäle.
LPCM 7.1CH-Modus: Wechseln Sie in den LPCAM 7.1-Modus, um die EDID
des HDMI-Ausgangsanschlusses zu verwenden. Der Ton unterstützt bis zu
LPCM 7.1-Kanäle.
Hinweis: Abhängig vom Eingangsaudioformat gibt das Gerät möglicher-
weise nicht Audio über alle Ausgangsanschlüsse aus. Beispielsweise gibt der
optische Ausgangsanschluss kein Audio aus, wenn das Eingangsaudioformat
größer als LPCM 7.1CH ist.
6. Power: Drücken Sie diese Taste, um das Gerät einzuschalten oder in den
Standby-Modus zu versetzen.
1 2 3 4 5 6
