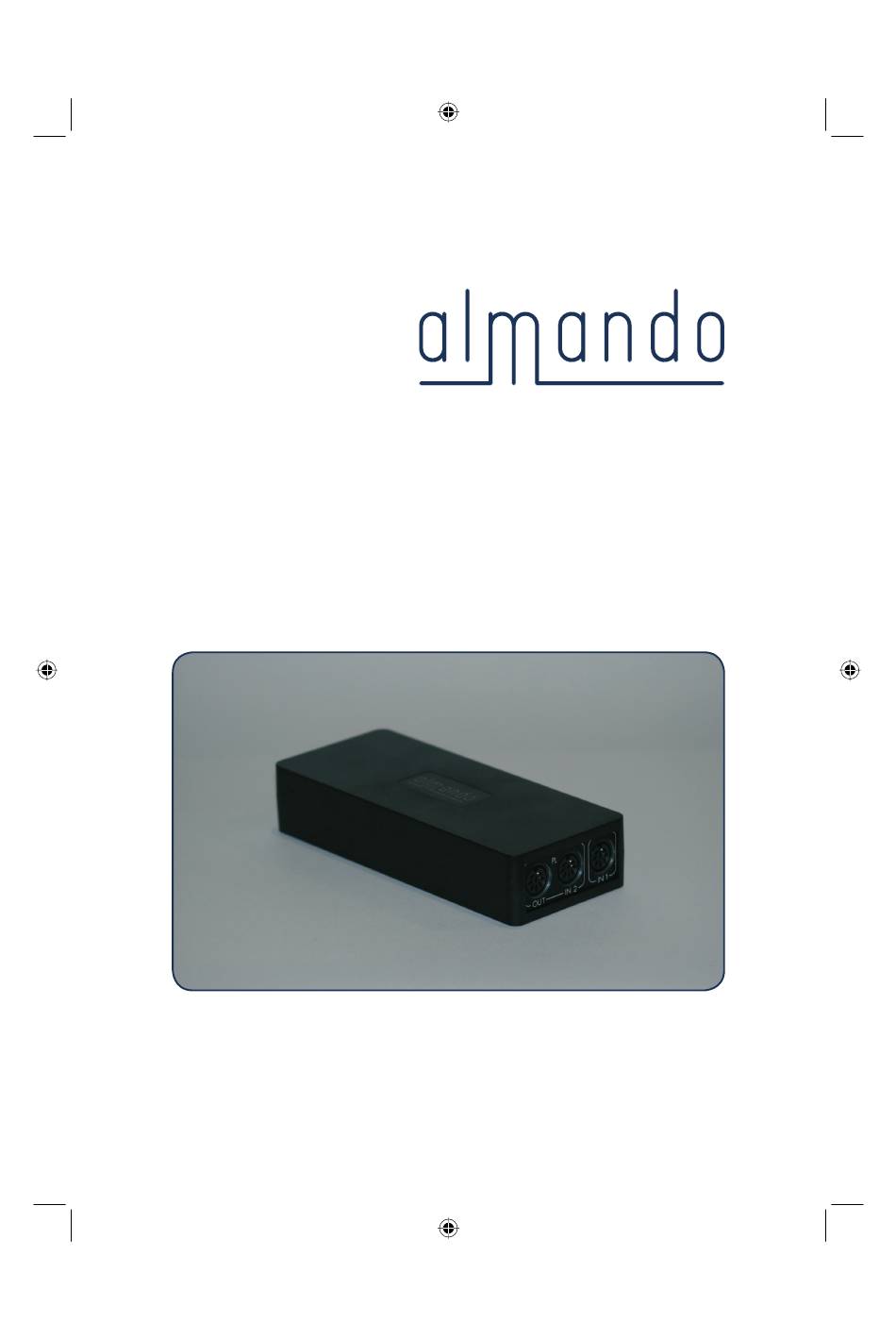

- Seite 1 Powerlink-Switch Stereo-Audioswitch | zwei Eingänge | automatische ® Umschaltung | B&O kompatibel Installationsanleitung...
- Seite 2 Seite Inhaltsverzeichnis almando / ip media systems GmbH Anwendungsbeispiele Konvertieren von NF-Signalen (Stereo-Cinch) in norm- gerechte B&O ® Powerlink-Signale Einspeisung von NF-Signalen (Stereo-Cinch) in B&O ® Anlagen mit automatischer Umschaltung III. Dolby-Surround-Setup für LOEWE ® Fernseher und ® B&O Anlagen mit automatischer Umschaltung...
- Seite 3 Design und einfach zu bedienende Geräte. Und es gibt einige wenige Geräte, die all dies in sich vereinen, um den Wün- schen der Kunden gerecht zu werden - wie almando Geräte von ip media systems GmbH. Dies erfordert, neue und unkonventionelle Wege einzuschlagen und dabei auf eine langjährige Erfahrung vertrauen zu können.
- Seite 4 BeoLab 8000 ® beliebige Stereo-Quelle z.B. SONOS ® Zoneplayer almando Powerlink-Switch Schließen Sie eine beliebige Stereoquelle mit einem Chinch-Kabel über das Adapterkabel (im Lieferumfang) an den INPUT 1 des almano Powerlink-Switch an und verwenden Sie das Gerät als Powerlink-Konverter.
- Seite 5 Anlage und Ihre B&O ® Lautsprecher. Schließen Sie eine beliebige Stereoquelle mit einem Chinch-Kabel über das Adapter- kabel (im Lieferumfang) an den INPUT 1 des almando Power- link-Switch an. Sobald ein NF-Signal am INPUT 1 anliegt wird es in ein normge- rechtes B&O ®...
- Seite 6 Anlage und Ihre B&O ® Lautsprecher an. Die beiden vorderen Kanäle Ihres Fernsehers schließen Sie über den INPUT 1 des ersten almando Powerlink-Switch an den Frontlautsprechern an und die beiden hinteren Kanäle über den zweiten almando Powerlink-Switch an die beiden Rücklautsprecher.
- Seite 7 LOEWE ® Fernseher in dem gezeigten Beispiel. Die Spannung muss mit einem Y-Kabel an beiden almando Powerlink-Switch an- liegen und an beiden Adapterkabel muss der Kurzschluss-Stecker am Chich-Kabel mit der Bezeichnung Trigger ON/OFF angeschlos- sen sein. Der Vorteil bei der Verwendung der Triggerspannung an INPUT 1 ist, dass die automatische Umschaltung auf INPUT 2 nicht mehr mit einem Nachlauf von ca.
- Seite 8 Sicherheitshinweise Der Anschluß an das Stromnetz erfolgt mit dem mitgelieferten Netzkabel. Eine beschädigte Anschlussleitung darf nicht repariert werden. Die Betriebsspannung muß mit der örtlichen Netzspannung übereinstimmen. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Betreiben Sie das Gerät nicht im Regen. Das Gerät darf nicht in der Nähe von Wasser, Badewanne, Waschbecken, Küchenspüle, Nassraum, Swimmingpool oder feuchten Räumen betrieben werden.
- Seite 9 Anschlüsse Front INPUT 1 8-polige DIN-Buchse Pin 1 - Trigger ON / OFF Pin 2 - Masse Pin 3 - Input Rechts Pin 4 - Eingang für Trigger-Signal (5-15 V DC) zum Aktivieren von INPUT 1 Pin 5 - Input Links INPUT 2 (Powerlink-Eingang) 8-polige DIN-Buchse Pin 2 - Masse...
- Seite 10 Anschlüsse Rück- seite Netzanschluss Euro-Netzbuchse mit beiliegendem Netzkabel mit der Steckdose verbinden. ACHTUNG: Zuvor sollten alle anderen Kabel bereits angeschlossen sein! linke Seite POWER-LED Leuchtdiode zur Anzeige der Stromversorgung...
- Seite 11 Anschlüsse rechte Seite Pegelanhebung rechter Kanal linker Kanal Signalverstärkung für an INPUT 1 angeschlossene Geräte mit ® ® reduziertem Line-Pegel wie MP3-Player z.B. Apple iPod zum Angleichen der Lautstärke an die Quelle INPUT 2. Rechter und linker Kanal sind getrennt regelbar. Drehung gegen den Uhrzeigersinn (nach links) hebt den Pegel bis zu 6 dB an - Auslieferzustand ist 0 dB (Rechtsanschlag).
- Seite 12 Blockschaltbild...
- Seite 13 Technische Daten Powerlink-Signale INPUT 2 und OUTPUT sind zu 100% B&O ® kompatibel Ferneinschaltung ON/OFF über externe Schalt- INPUT 1 spannung (5-15 V DC) an 8-pol DIN-Eingangsbuchse Einschaltautomatik “ON“ sobald NF-Signal anliegt, INPUT 1 “OFF“ (Standby), wenn länger als ca. 1 Min kein NF-Signal mehr anliegt Pegelanhebung max.
- Seite 16 D - 82205 Gilching Geschäftsstelle München: Liesl - Karlstadt - Straße 7 D - 81476 München Tel.: +49 (0)700 / 18 18 18 00 Fax: +49 (0)700 / 18 18 18 01 info@almando.com www.almando.com Geschäftsführer: Jürgen Amann Handelsregister München HRB 163828...
