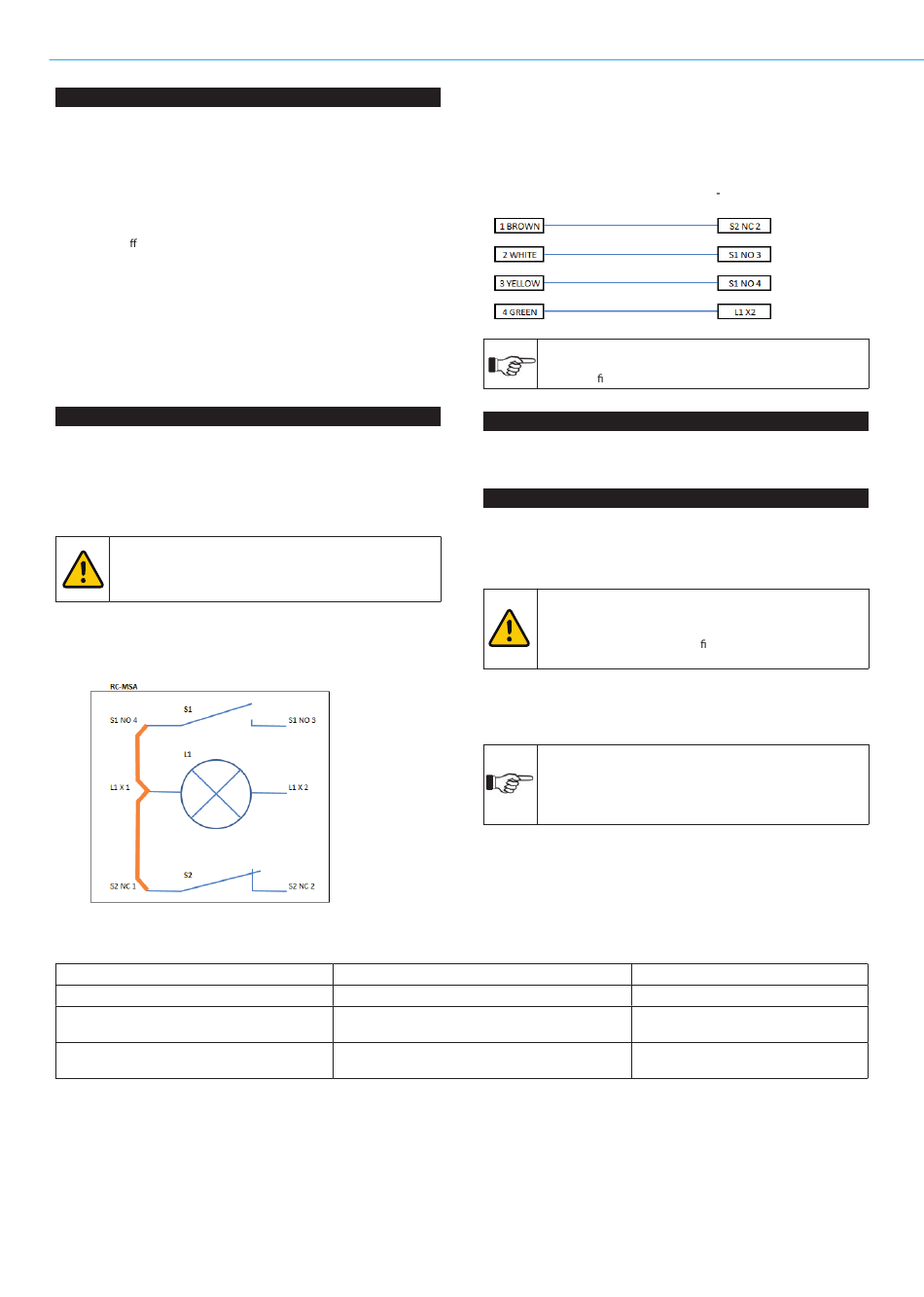

MONTAGEANLEITUNG
Nehmen Sie den Gehäusedeckel mit den Tasten ab und bewahren Sie ihn
sorgsam an einem sicheren Ort auf. Verwenden Sie die Gehäuseschale als
Schablone, um die Befestigungslöcher an der Wand anzuzeichnen, und
bohren Sie die Löcher. Achten Sie dabei darauf, keine elektrischen Leitungen
und/oder Rohrleitungen zu beschädigen.
Legen Sie die am besten geeignete Position für die Kabelverschraubung
fest (eine von drei Gehäuseseiten). Drücken Sie vorsichtig den vorgestanzten
Kreis aus der Ö nung und bringen Sie eine Kabelverschraubung
(PG 13,5) an.
Befestigen Sie die Gehäuseschale mithilfe von Schrauben (4×40) und
geeigneten Dübeln. Bei geeignetem Untergrund kann auf die Verwendung
von Dübeln verzichtet und die Gehäuseschale direkt an der Wand
verschraubt werden, ohne Bohren zu müssen.
Verlegen Sie das Kabel vom DFI-Luftreiniger zur RC-MSA und schließen Sie es
unter Beachtung der nationalen Vorschriften an.
6
ANSCHLIESSEN
Der elektrische Anschluss erfolgt über ein vieradriges Kabel. Dieses braucht
nicht geschirmt zu sein.
Bei Kabeln bis zu einer Länge von 50 m müssen die einzelnen Adern einen
Querschnitt von 0,5 mm2 haben, bei längeren Kabeln ist ein größerer
Aderquerschnitt erforderlich (zum Beispiel 1,0 mm2).
ACHTUNG
Unterbrechen Sie vor dem Anschließen des RC-MSA-Kabels die
Spannungsversorgung (CEE-Stecker und Kupplung
voneinander trennen).
Innenverdrahtung
Stellen Sie die Innenverdrahtung wie auf der folgenden Zeichnung
angegeben her.
Fehlfunktionen
Problem
RC-MSA zeigt keine Funktion.
LED der RC-MSA blinkt grün.
LED der RC-MSA blinkt grün.
8
Externe Anschlüsse
Nehmen Sie den Gehäusedeckel des DFI-Luftreinigers mit einem
Schraubendreher (Torx, T15) ab. Führen Sie das Kabel durch eine der
vormontierten Kabelverschraubungen. Schließen Sie das Kabel wie auf dem
Schaltplan angegeben an der Klemmenleiste an.
DFI SEITE
7
Die RC-MSA bedarf keiner besonderen Wartung. Das Gehäuse kann mit
einem milden Reinigungsmittel gereinigt werden.
8
Wenn das System nicht ordnungsgemäß arbeitet, versuchen Sie bitte
zunächst, das Problem selbst zu beheben, indem Sie die folgende Checkliste
durchgehen. Gelingt Ihnen die Behebung des Problems nicht, ziehen Sie
bitte einen entsprechend geschulten und autorisierten Techniker zurate.
Vor der Durchführung von Wartungs- und Reparaturarbeiten ist der
DFI-Luftreiniger stets abzuschalten und von der Spannungsquelle zu
trennen. Bitte lesen Sie auch die Reparaturvorschriften am Anfang dieses
Handbuchs.
Mögliche Ursache
DFI (MASTER) ist nicht eingeschaltet.
Fehlfunktion in einem oder mehreren der weiteren
angeschlossenen Luftreiniger (SLAVES).
Ein oder mehrere der weiteren angeschlossenen
Luftreiniger (SLAVES) sind nicht eingeschaltet.
RC MSA SEITE
HINWEIS
Hinweise zum Anschluss mehrerer Luftreiniger über den
RS485-Bus nden Sie im DFI-Installationshandbuch.
WARTUNG
PROBLEME LÖSEN
WARNUNG
Prüfen Sie stets zunächst, ob die Fehlfunktion elektrischen oder
mechanischen Ursprungs ist. Elektroarbeiten dürfen nur von
entsprechend geschulten, quali zierten und autorisierten
Servicetechnikern vorgenommen werden.
HINWEIS
Einige der in der Tabelle aufgeführten Probleme können auch
durch andere mit dem System verbundene Geräte verursacht
werden. Hier werden jedoch nur von der Bedieneinheit RC-MSA
selbst verursachte Probleme behandelt.
Lösung
DFI (MASTER) einschalten.
Fehlersuche am DFI durchführen.
DFI(s) einschalten.
