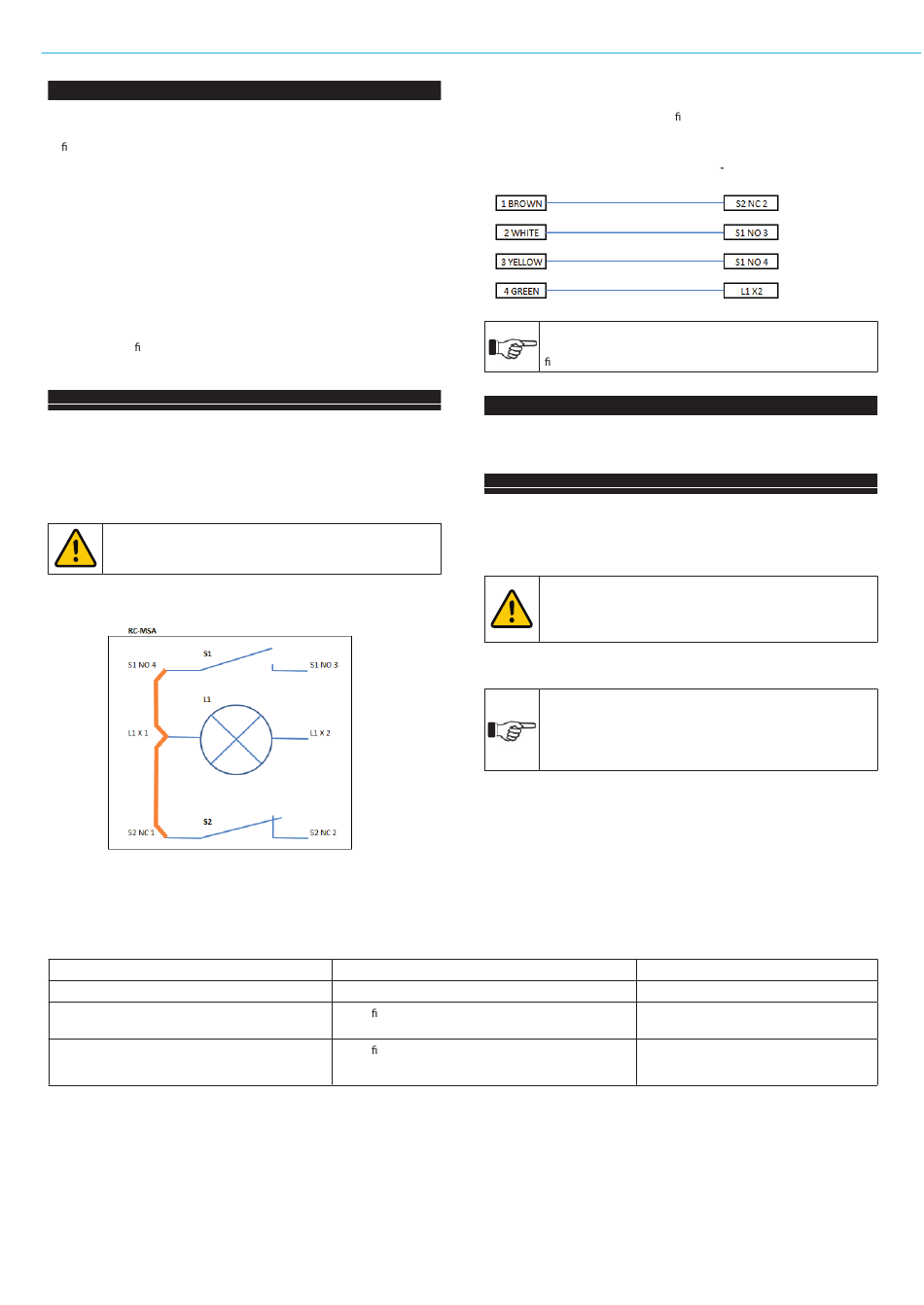

INSTRUCCIONES DE ENSAMBLAJE
Retire la tapa con la interfaz de usuario. Colóquela temporalmente en un
lugar seguro. Use la parte inferior del mando como plantilla para dibujar los
ori cios de montaje en la pared y taladrar los agujeros. Asegúrese de que no
hay cables o tubos integrados en este lugar que puedan estar dañados.
Elija la posición más adecuada para el prensaestopas. Este se podrá colocar a
lo largo de tres lados del mando. Abra con cuidado la posición seleccionada
empujando hacia fuera el círculo preformado y ensamble un prensaestopas
PG13,5.
Utilice tornillos con un tamaño de 4 x 40 y tacos correspondientes para
montar la parte inferior del mando en la pared. Algunas paredes no
requieren el uso de tacos y, en ese caso, el mando se podrá atornillar a la
pared sin necesidad de taladrar.
Guíe el cable del ltro DFI al RC-MSA e instálelo conforme a las normativas
nacionales.
6
CONEXIONES
Las conexiones eléctricas se tendrán que hacer con un cable de 4 hilos. No es
necesario un cable eléctrico blindado.
Para longitudes de cable hasta 50 metros, el diámetro de los hilos deberá ser
de 4 x 0,5 mm2 y para distancias más largas se tendrán que usar hilos más
gruesos, como 4 x 1,0 mm2.
ATENCIÓN
Retire el enchufe de corriente CEE antes de conectar el cable del
RC-MSA.
Conexiones internas
Haga las conexiones conforme al siguiente dibujo.
Averías
Problema
El RC-MSA no hace nada.
El RC-MSA emite un LED verde parpadeando.
El RC-MSA emite un LED verde parpadeando.
12
Conexiones externas
Retire la tapa de la parte superior del ltro DFI con un destornillador Torx
T15. Introduzca el cable a través de unos prensaestopas preensamblados.
Conecte el cable a la clema conforme al diagrama.
DFI LADO
7
El RC-MSA no requiere un mantenimiento especial. El mando se puede
limpiar con un detergente suave.
8
Cuando el sistema no esté funcionando correctamente, consulte la siguiente
lista de comprobación para ver si puede resolver el problema por sí mismo.
Si no puede, tendrá que pedir ayuda a técnicos formados, profesionales y
autorizados.
Apague siempre el DFI y desenchúfelo de la corriente antes de empezar la
reparación. Lea las normativas de reparación al principio de este manual.
Posible causa
DFI apagado (MAESTRO).
Varios ltros (ESCLAVOS) están conectados y no
responden correctamente debido a una avería.
Varios ltros (ESCLAVOS) están conectados y no
responden correctamente porque uno o varios están
desconectados.
RC MSA LADO
OBSERVACIÓN
Consulte el manual de instalación DFI si hay que conectar más
ltros a través del bus RS485.
MANTENIMIENTO
RESOLUCIÓN DE PROBLEMAS
ADVERTENCIA
Compruebe siempre si la avería es de tipo eléctrico o mecánico.
Las actividades o reparaciones en el sistema eléctrico solo las
podrán realizar técnicos formados, profesionales y autorizados.
OBSERVACIÓN
Una serie de problemas indicados en la tabla también se
podrán deber a dispositivos conectados en el sistema. En este
manual nos centramos en los problemas y soluciones causados
por el propio mando a distancia RC-MSA.
Solución
Encienda el DFI (MAESTRO).
Resuelva los problemas del DFI.
Encienda el/los DFI.
