5
INSTRUCTIONS DE MONTAGE
Retirez le capot avec l'interface utilisateur. Prenez-en bien soin et placez-le
provisoirement en lieu sûr. Utilisez la partie inférieure du boîtier comme
modèle pour dessiner les trous de montage sur le mur, et percez les trous.
Assurez-vous qu'il n'y a pas de câbles et/ou tubes intégrés à cet endroit qui
pourraient être endommagés.
Choisissez la position la plus pratique pour le presse-étoupe. Ce presse-
étoupe peut être positionné le long de 3 côtés du boîtier. Ouvrez
soigneusement la position sélectionnée en poussant le cercle préformé et en
assemblant un presse-étoupe PG13,5.
Utilisez des vis d'une taille de 4 x 40 et des chevilles murales assorties pour
monter la partie inférieure du boîtier au mur. Certains murs ne nécessitent
pas l'utilisation de chevilles murales et dans ce cas, le boîtier peut être vissé
au mur sans avoir besoin de percer.
Guidez le câble du ltre DFI vers le RC-MSA et installez-le conformément aux
réglementations nationales.
6

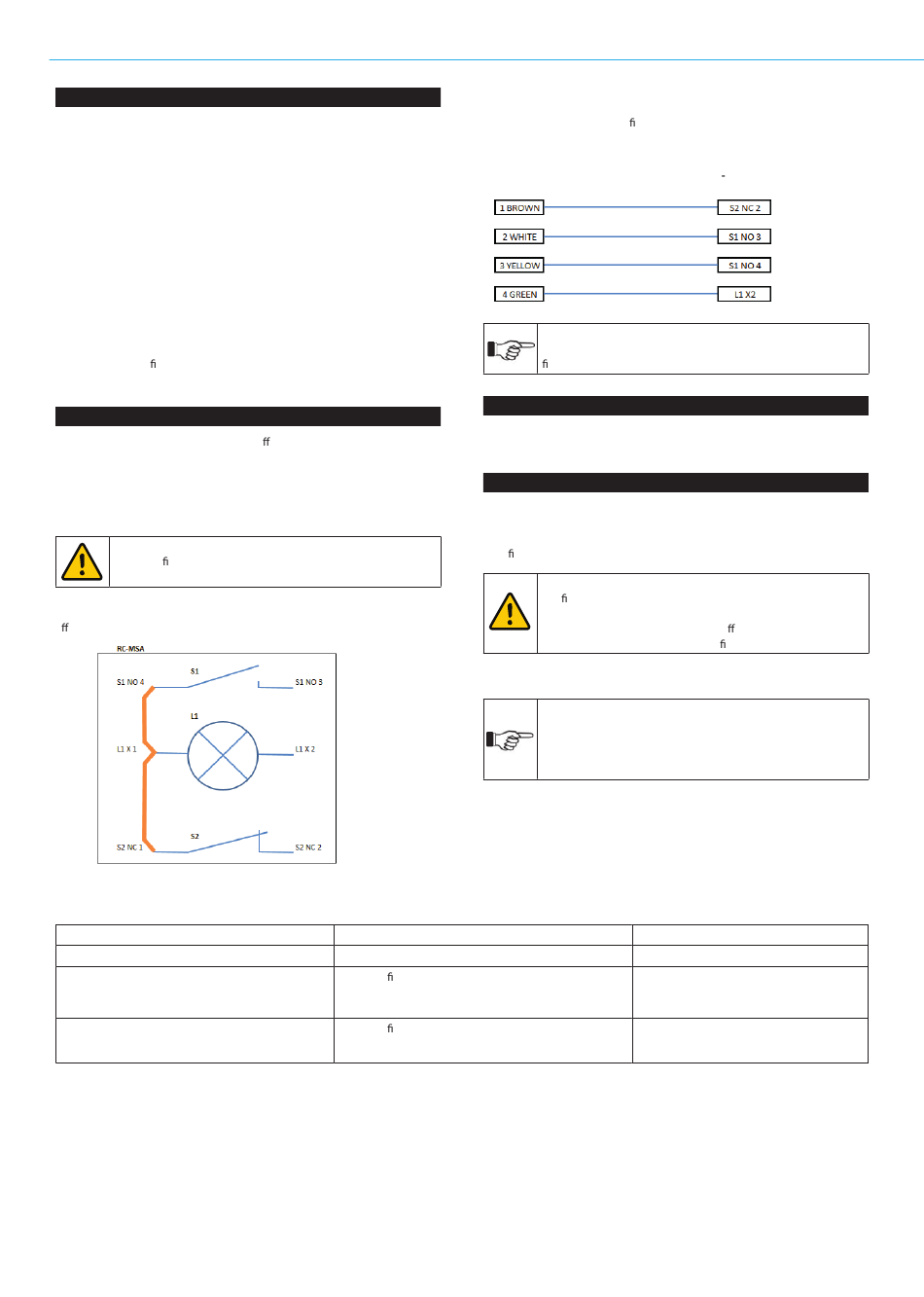

CONNEXIONS
Les connexions électriques doivent être e ectuées avec un câble à 4
conducteurs. Aucun câble blindé électrique n'est requis.
Pour des longueurs de câble jusqu'à 50 mètres, le diamètre des conducteurs
doit être de 4 x 0,5 mm², et pour de plus grandes distances, utilisez des
conducteurs plus gros comme 4 x 1 mm².
ATTENTION
Retirez la che d'alimentation CEE avant de connecter le câble
RC-MSA.
Connexions internes
E ectuez les connexions selon le schéma ci-dessous.
Dysfonctionnements
Problème
RC-MSA ne réagit pas.
RC-MSA donne une LED verte clignotante.
RC-MSA donne une LED verte clignotante.
10
Connexions externes
Retirez le capot supérieur du ltre DFI à l'aide d'un outil Torx T15. Entrez le
câble à travers l'un des presse-étoupes préassemblés. Connectez le câble au
bornier conformément au schéma.
DFI CÔTÉ
7
Le RC-MSA ne requiert aucun entretien particulier. Le boîtier est nettoyable
au détergent doux.
8
Lorsque le système ne fonctionne pas correctement, consultez la liste de
contrôle suivante pour voir si vous pouvez résoudre le problème vous-
même. Si ce n'est pas le cas, faites appel à l'aide de techniciens formés,
quali és et autorisés.
Éteignez toujours le DFI et débranchez l'alimentation avant de commencer
la réparation. Lisez les règlements de réparation au début de ce manuel.
Cause possible
DFI (MASTER) désactivé.
Plusieurs ltres (SLAVES) sont connectés et ceux-ci ne
répondent pas correctement en raison d'un
dysfonctionnement.
Plusieurs ltres (SLAVES) sont connectés et ceux-ci ne
répondent pas correctement, car un ou plusieurs d'entre
eux sont désactivés.
RC MSA CÔTÉ
REMARQUE
Voir le manuel d'installation DFI s'il faut connecter davantage de
ltres via le bus RS485.
ENTRETIEN
RÉSOLUTION DE PROBLÈME
ATTENTION
Véri ez toujours si le dysfonctionnement est d'origine
électrique ou mécanique. Les activités ou les réparations du
système électrique ne peuvent être e ectuées que par des
techniciens de service formés, quali és et autorisés.
REMARQUE
Quelques problèmes répertoriés dans le tableau peuvent
également être causés par des périphériques connectés au
système. Dans ce manuel, l'accent est mis sur les solutions aux
problèmes causés par la télécommande RC-MSA même.
Solution
Allumez le DFI (MASTER).
Dépannage sur DFI.
Allumez le(s) DFI.
