Mõõteväärtuste lehed

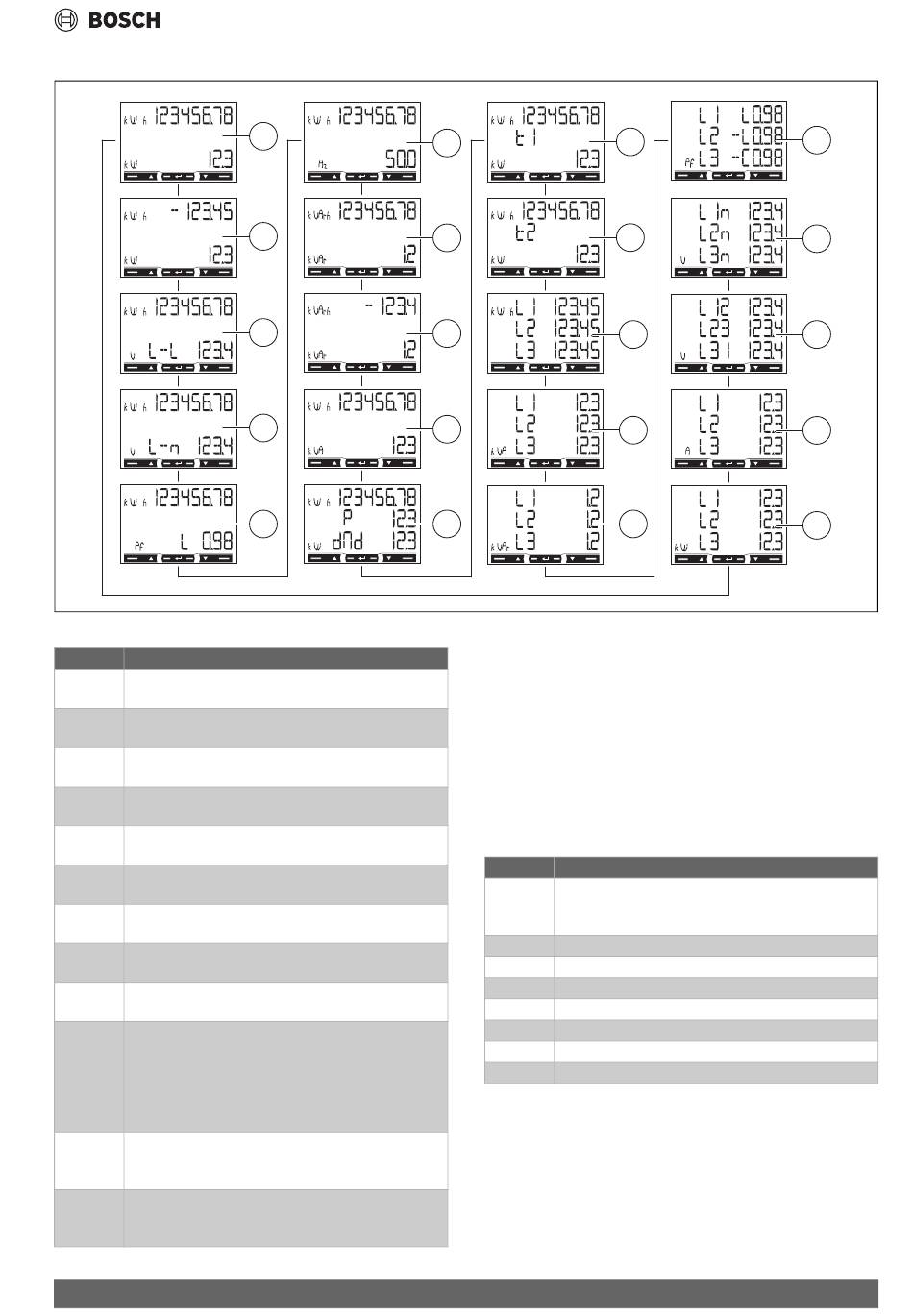

Joon. 142 Näidiku mõõteväärtuste lehed
Lehed
Kirjeldus
Kogu imporditud aktiivenergia
00
Kogu aktiivvõimsus
Kogu eksporditud aktiivenergia
01
Kogu aktiivvõimsus
Kogu imporditud aktiivenergia
02
Süsteemi keskmine elektritoide
Kogu imporditud aktiivenergia
03
Süsteemi keskmine faasipinge
Kogu imporditud aktiivenergia
04
Võimsustegur (L = induktiivne, C = mahtuvuslik)
Kogu imporditud aktiivenergia
05
Sagedus
Kogu imporditud reaktiivenergia
06
Kogu reaktiivvõimsus
Kogu eksporditud reaktiivenergia
07
Kogu reaktiivvõimsus
Kogu imporditud aktiivenergia
08
Kogu näivenergia
Kogu imporditud aktiivenergia
Määratud intervalli jaoks arvutatud keskmine nõutud
võimsus (P = nõudlus). Väärtus jääb samaks kogu intervalli
09
vältel. Esimese käivitusintervalli ajal on see 0.
Viimasest lähtestamisest alates saavutatud maksimaalne
nõutud võimsus (dMd = tippnõudlus)
Tariifiga 1 (t1) imporditud aktiivenergia. Kuvatakse ainult
10
siis, kui tariifihaldus on sees (tariif = sees).
Aktiivvõimsus
Tariifiga 2 (t2) imporditud kogu aktiivenergia. Kuvatakse
11
ainult siis, kui tariifihaldus on sees (tariif = sees).
Aktiivvõimsus
Power Meter 5000 – 6721873128 (2024/05)
00
1
2
3
4
1)
2)
1)
1)
1)
1)
1)
2)
1)
1)
5
6
7
8
9
Tab. 106 Üldine mõõteväärtuste lehtede kirjeldus
1)
Kui lihtne ühendus on sees, näitab see kogu imporditud aktiivenergia
ja kogu imporditud reaktiivenergia parameetrite puhul (mõõteväärtus =
A) kogu energiat ilma suunda arvesse võtmata.
2)
Kogu eksporditud aktiivenergia ja kogu eksporditud reaktiivenergia
parameetrid näitavad, kas imporditud ja eksporditud energiat
mõõdetakse eraldi (mõõteväärtus = b).
Ühefaasiliste mõõteväärtuste lehed
Faasi mõõteväärtuste lehed ja iga faasi kohta näidatud info sõltub
analüüsitava süsteemi tüübist.
Lehed
Kirjeldus
12
Imporditud aktiivenergia. Kui lihtne ühendus on sees
(mõõteväärtus = A), näitab see kogu energiat ilma suunda
arvesse võtmata.
13
Näivvõimsus
14
Imporditud reaktiivenergia
Võimsustegur (L = induktiivne, C = mahtuvuslik)
15
16
Faasipinge
17
Elektritoide
18
Voolutugevus
19
Aktiivvõimsus
Tab. 107 Ühefaasiliste mõõteväärtuste lehtede seadistused
10
11
12
13
14
Paigaldamine
15
16
17
18
19
0010054092-001
