ПРЕДУПРЕЖДЕНИЕ
Опасност от токов удар!
Защитният капак на кабелите трябва да бъде правилно монтиран,
преди да свържете който и да е входно/изходен кабел.
▶ Вкарайте металната част на кабела или накрайника докрай в
клемата.
4.1

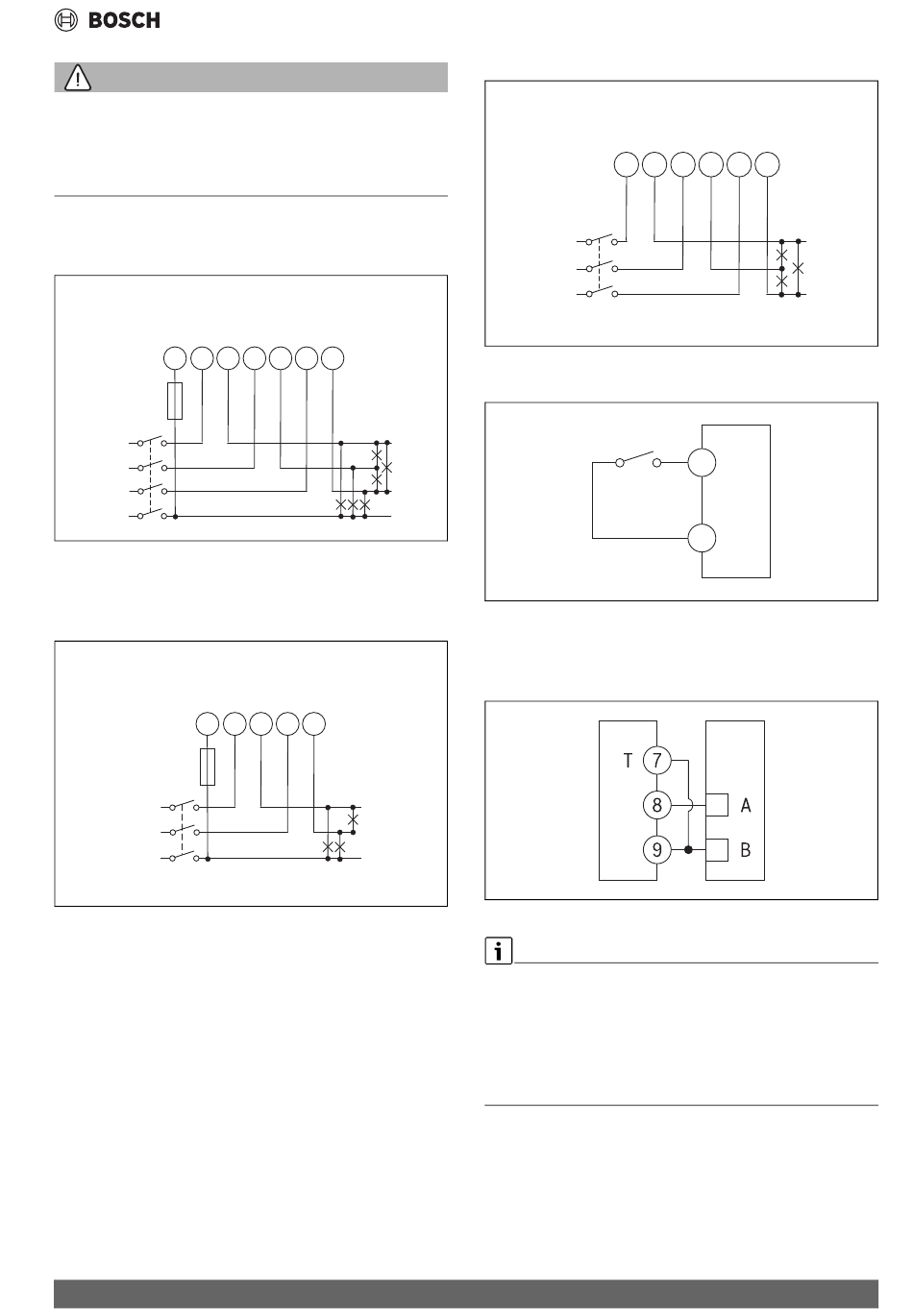

Схеми на свързване
Трифазна система, 4-проводна
400 V TN (L1, L2, L3)
N
1
4
315 mA
L1
L2
L3
N
Фиг. 5 Диаграма на трифазна система, 4-проводна (400 V TN)
▶ Инсталирайте предпазител от 315 mA, ако се изисква от местните
разпоредби.
Двуфазна система, 3-проводна
TN (L1, L2)
N
315 mA
L1
L2
N
Фиг. 6 Диаграма на двуфазна система, 3-проводна (TN)
▶ Инсталирайте предпазител от 315 mA, ако се изисква от местните
разпоредби.
Power Meter 5000 – 6721873128 (2024/05)
2
5
3 6
0010055540-001
1
4
2
5
0010055541-001
Трифазна система, 3-проводна
230 V IT
1
4
L1
L2
L3
Фиг. 7 Диаграма на трифазна система, 3-проводна (230 V IT)
Дигитален вход
Фиг. 8 Схема на дигиталния вход
Тарифа 1
Open contact
Тарифа 2
Closed contact
RS485 Modbus с Master
Фиг. 9 Схема на RS485 Modbus с Master
Допълнителни уреди с RS485 се свързват успоредно.
▶ Серийният изход трябва да бъде терминиран само на клеми за
свързване на мрежово устройство 9 и 7 (T).
▶ Използвайте повторител на сигнала за връзки, по-дълги от 1000
m.
▶ Възможни са само максимум 247 трансивъра на една и съща
шина.
Монтаж
2
5
3
6
0010055542-001
11
12
0010054073-001
0010054074-001
5
