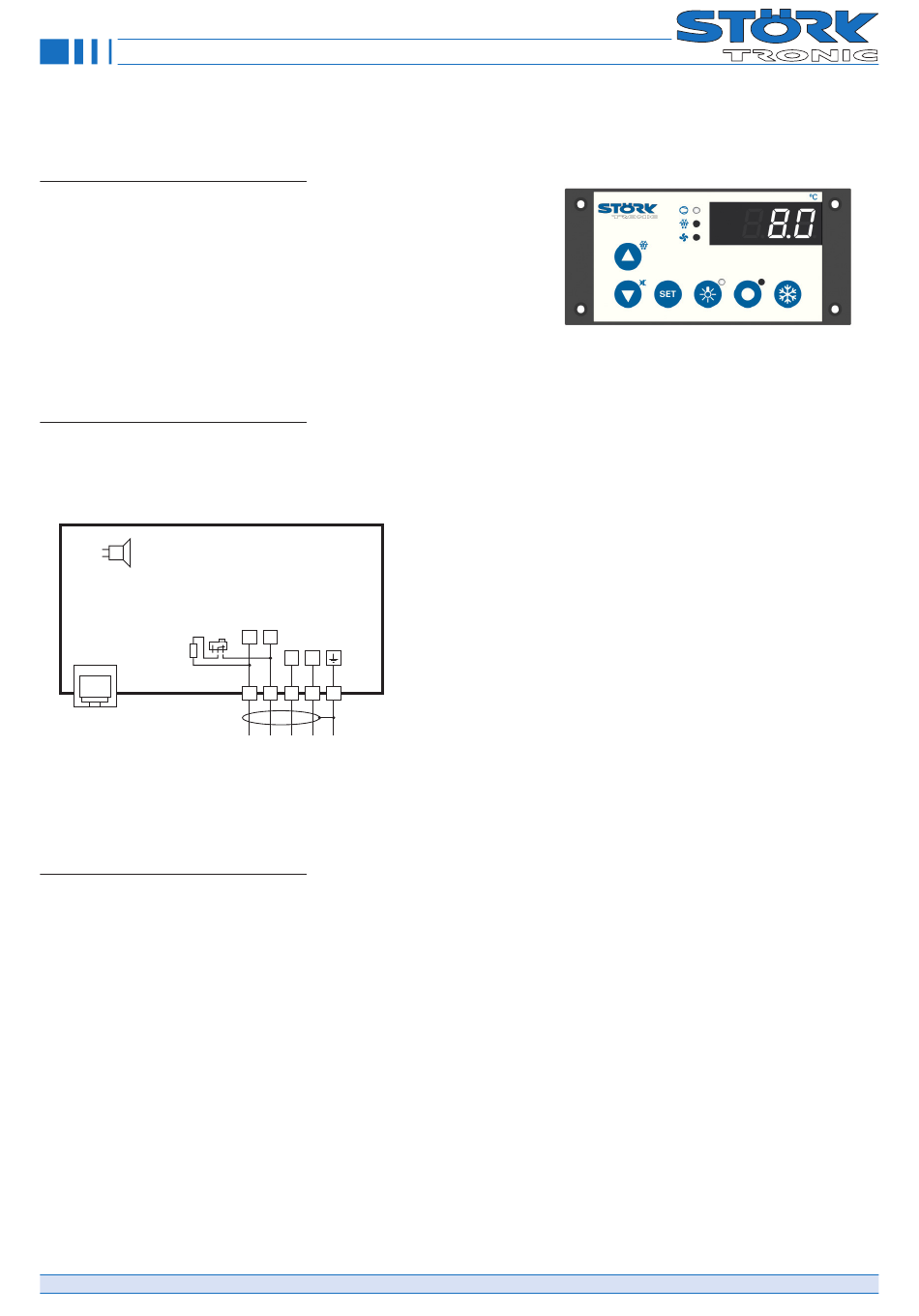

STORK TRONIC ST521 Bedienungsanleitung
Datenblatt ST521 Bedieneinheit
Bedieneinheit
Bestellnummer:
900430.011
Stand: 01.10.2021 V1.12
Anschaltplan
SW1
120 Ohm
Off On
ST-Bus
Bus-
RS485
Abschluss
W1
RJ45
Pin3: RS485-A
Pin6: RS485-B
Pin4: +12V
Pin7: GND
Produktbeschreibung
Die ST521 Bedieneinheit ist mit einem RJ45 Stecker ausgestattet und dient so als Bedieneinheit für eine entfernt befindliche
ST-BOX. Sie verfügt dazu über sechs Tasten und ein dreistelliges LED-Display.
Die Vernetzung der Bedieneinheit erfolgt mit Hilfe der RJ45 Schnittstelle.
Frontmaß:
125x60mm
Einbaumaß:
102,2mm x 52,5mm
Dichtigkeit:
Front IP65
Anschluss:
RJ45
Bestellnummer: 900430.011
ST-Bus
RS485
10...40V=
A
B
8...28V~
Gnd 12V
W2
1
2
3
4
5
© Störk-Tronic 2021 • www.stoerk-tronic.com • Änderungen vorbehalten.
V1.12
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für STORK TRONIC ST521
Inhaltszusammenfassung für STORK TRONIC ST521
- Seite 1 Pin7: GND Produktbeschreibung Die ST521 Bedieneinheit ist mit einem RJ45 Stecker ausgestattet und dient so als Bedieneinheit für eine entfernt befindliche ST-BOX. Sie verfügt dazu über sechs Tasten und ein dreistelliges LED-Display. Die Vernetzung der Bedieneinheit erfolgt mit Hilfe der RJ45 Schnittstelle.
-
Seite 2: Parametrierung
Parametrierung Display Parameter - Bedieneinheit: 3 Sec. Parameter - Regler: Parametergruppen: Vernetzung und Anzeige Tastenfunktionen Vordefinierte Parametersätze Display Bestellnummer: 900430.011 V1.12 Seite 2 © Störk-Tronic 2021 • www.stoerk-tronic.com • Änderungen vorbehalten. -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Bedientasten Parametrierung: Wichtiger Hinweis Taste AUF Die Parametrierung des Kühlstellenreglers Es können sowohl bei (intern, Display) Durch Drücken dieser Taste wird wird werkseitig oder bei der Inbetriebnahme (extern, Regler) dieselben Parame- der Parameter oder Parameterwert einer Kühlanlage vom Fachpersonal vorge- ter oder Parametergruppen vorkommen. - Seite 4 Software Vernetzung und Anzeige Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert ST-Bus, Eigene Adresse 1...250 ST-Bus, Adresse der Gegenstelle 1...255 (Regler, der den Messwert liefert) Temperaturskala 0: Celsius 1: Fahrenheit Anzeigemodus für Istwert 0: ganzzahlig 1: Auflösung 0,5K 2: Auflösung 0,1K Parameteradresse Istwert 0...255 Parameteradresse Istwert 2...
-
Seite 5: Tastenfunktionen
Software Tastenfunktionen: Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Funktion Taste 1 0: ohne Funktion 1: Regler Ein/Standby 2: Relaisfunktion A (Licht 1) 3: Relaisfunktion B (Licht 2) 4: Relaisfunktion C 5: Relaisfunktion D 6: Relaisfunktion E 7: Relaisfunktion F 8: Relaisfunktion G (reserviert) 9: Set1 ein 10: Set2 ein... -
Seite 6: Parameterbeschreibung
Parameterbeschreibung Vordefinierte Parametersätze Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Parametersatz 0 ... 1 -99 ... 999 Passwort der Parameterebene Achtung: Eine Änderung des Parametersatzes ändert alle Parametereinstellungen! Funktion Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Erste Anzeige dimmen 5…100 Zweite Anzeige dimmen (sofern vorhanden) 5…100... -
Seite 7: Statusmeldungen
Statusmeldungen ge wird permanent der Messwert angezeigt. … Funktion der Taste 1 … 10 : Display obere Anzeige dimmen Bei 0 wird der Status gelesen und ausge- : Display unteres Anzeige dimmen Mit diesen Parametern können vordefinier- wertet. : Display Leuchtdioden dimmen te Funktionen über einen Tastendruck aus- gelöst werden. -
Seite 8: Technische Daten
Technische Daten Anzeigen Dreistellige LED-Anzeige, 13 mm hoch, Farbe reinweiß Fünf LEDs, Durchmesser 3 mm, Farbe weiß, für Statusanzeigen Stromversorgung 12V=, vom Regler bereitgestellt Anschlüsse RJ45 für Kabel CAT5 (4x Twisted Pair) ACHTUNG: nicht für ETHERNET verwenden! Schnittstelle ST-Bus mit Schnittstellentreiber RS485, galvanisch nicht getrennt, 56kBaud, maximale Leitungslänge 1000m Umwelt- Lagertemperatur: –20 °C ...
