Montage

Empfohlene Anbauhöhe Fußboden bis Unterkante des Händetrockners:
Erwachsene 120 cm; Rollstuhlfahrer, Kinder 100 cm.
Mindestabstand 40 cm in Ausblasrichtung zu Wandkonsolen, Waschbecken etc. einhalten!
Im Bereich des Sensorfensters reflektierende Oberflächen vermeiden!
Die Schutzbereiche gemäß VDE 0100 Teil 701 sind bei der Wahl des Montageortes zu beachten!
Gehäusedeckel-Schrauben mittels Spezialschlüssel (im Beipack mitgeliefert) an der
Geräteunterseite herauslösen. Gehäusedeckel in Luftausblasrichtung ziehen und nach oben
abnehmen.
Im Verpackungskarton liegt eine Bohrschablone mit den Abmessungen der Grundplatte.
Der Händetrockner ist unter Beachtung nachfolgender Montagemaße an einer senkrechten
Wand mit der Luftaustrittsöffnung nach unten zu befestigen.

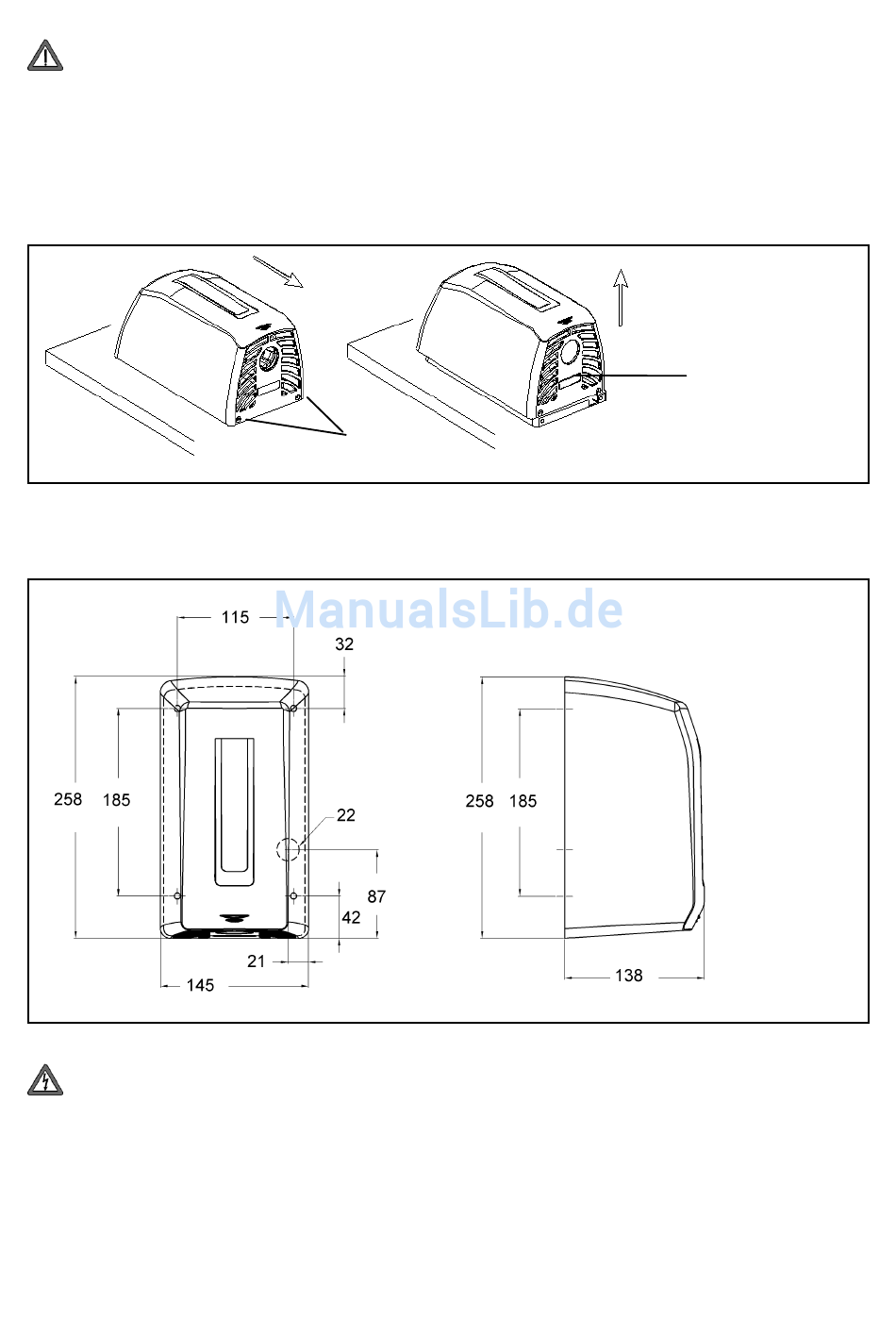

Maße in mm
Die vier Befestigungsbohrungen 115 mm x 185 mm kennzeichnen (siehe Abbildung oben).
Vor der weiteren Montage entsprechenden Stromkreis vom Netz trennen
(Sicherung ausschalten)!
Beim Dübel setzen auf eventuell im Mauerwerk liegende elektrische Leitungen achten!
Es besteht die Gefahr eines Stromschlages! Dem Gerät liegen die Schrauben und Dübel zur
Wandbefestigung bei. Je nach Wandaufbau (z.B. Leichtbauwände) muss jedoch spezielles
Befestigungsmaterial verwendet werden, dass vom Fachmann festzulegen ist.
Dübellöcher Ø 6 mm bohren und Dübel einsetzen.
Netzanschlussleitung abisolieren und durch die Öffnung der Geräterückwand führen.
Geräterückwand an der Befestigungswand festschrauben.
Schrauben
herauslösen
Einführung
Netzleitung
2
Sensorfenster
