PRODIS -ADC
®
Bedienungsanleitung
Beschreibung
Mechanische
Befestigung
4 MAN-PD-ADC-D-13
PRODIS -ADC zeigt in Verbindung mit analogen Positionssensoren Win-
®
kel und Wege an. Ein hochauflösender A/D-Wandler verarbeitet je zwei
Eingangssignale für 0...10V, 0/4...20 mA oder Spannungsteiler.
Somit kann auch die Differenz zweier Messsignale dargestellt werden.
Zur Darstellung innerhalb vorgebener Anfangs-/Endwerte oder in Massen-
einheiten wie inch, mm oder Grad ist die Anzeige frei skalierbar. Durch
zwei Steuereingängen können die Modi „Tarierfunktion" und „Anzeigewert
einfrieren" aktiviert werden.
Die Betriebsspannung der Sensoren wird von PRODIS
Über vier Taster werden die Parameter zur Signalauswertung, zur Skalie-
rung und der Schaltfunktion eingestellt. Optional sind Schaltfunktionen für
zwei Relais und vier NPN-Open-Collector-Schaltern möglich.

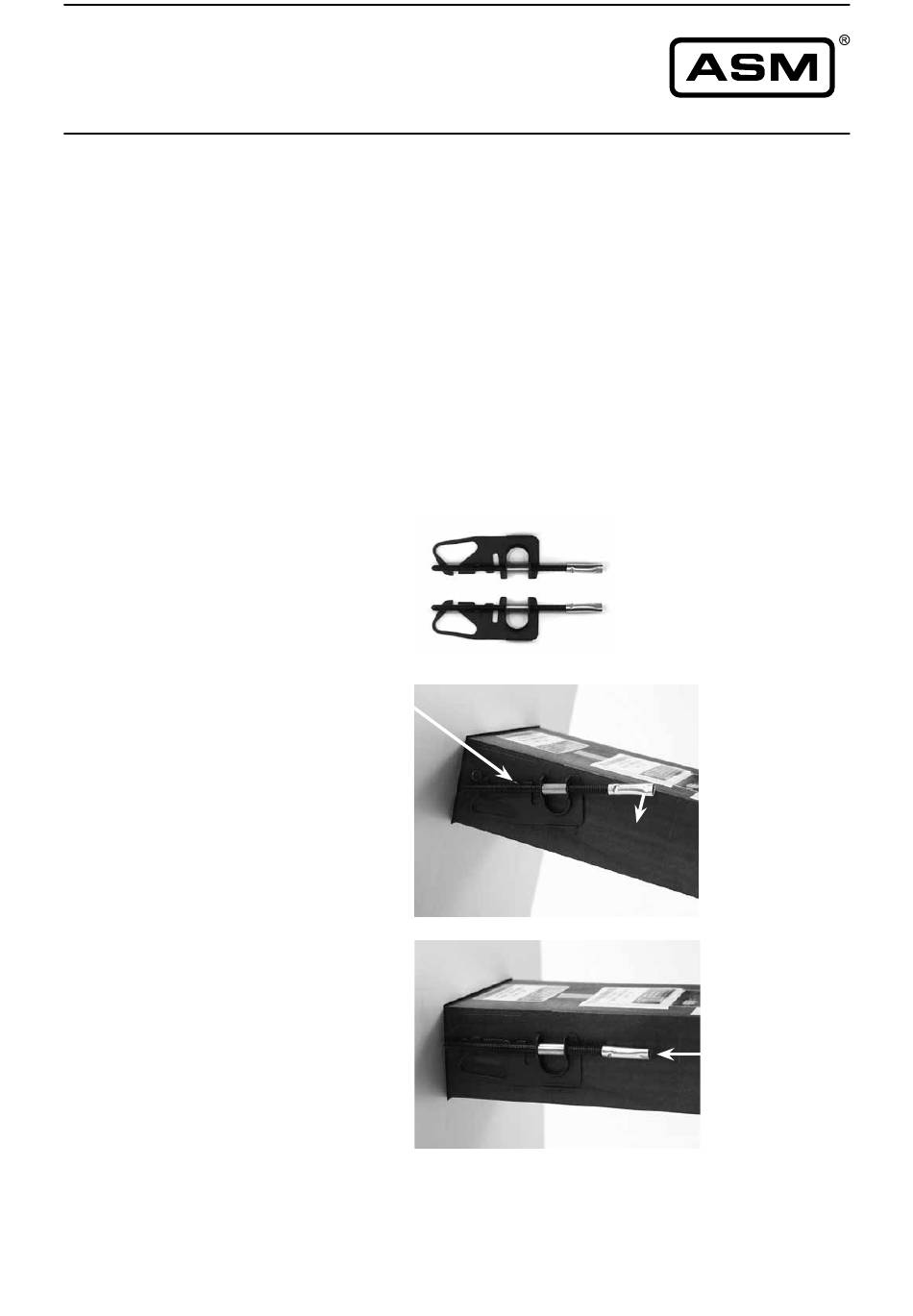

Halteklammern
An hinterer Kerbe
einhängen und
das Ende nach
unten drücken bis
die vordere Kerbe
einrastet.
Gewindestift mit
Klingenschrauben-
dreher bis zum
Anschlag an der
Frontplatte
schrauben.
Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de
-ADC geliefert.
®
