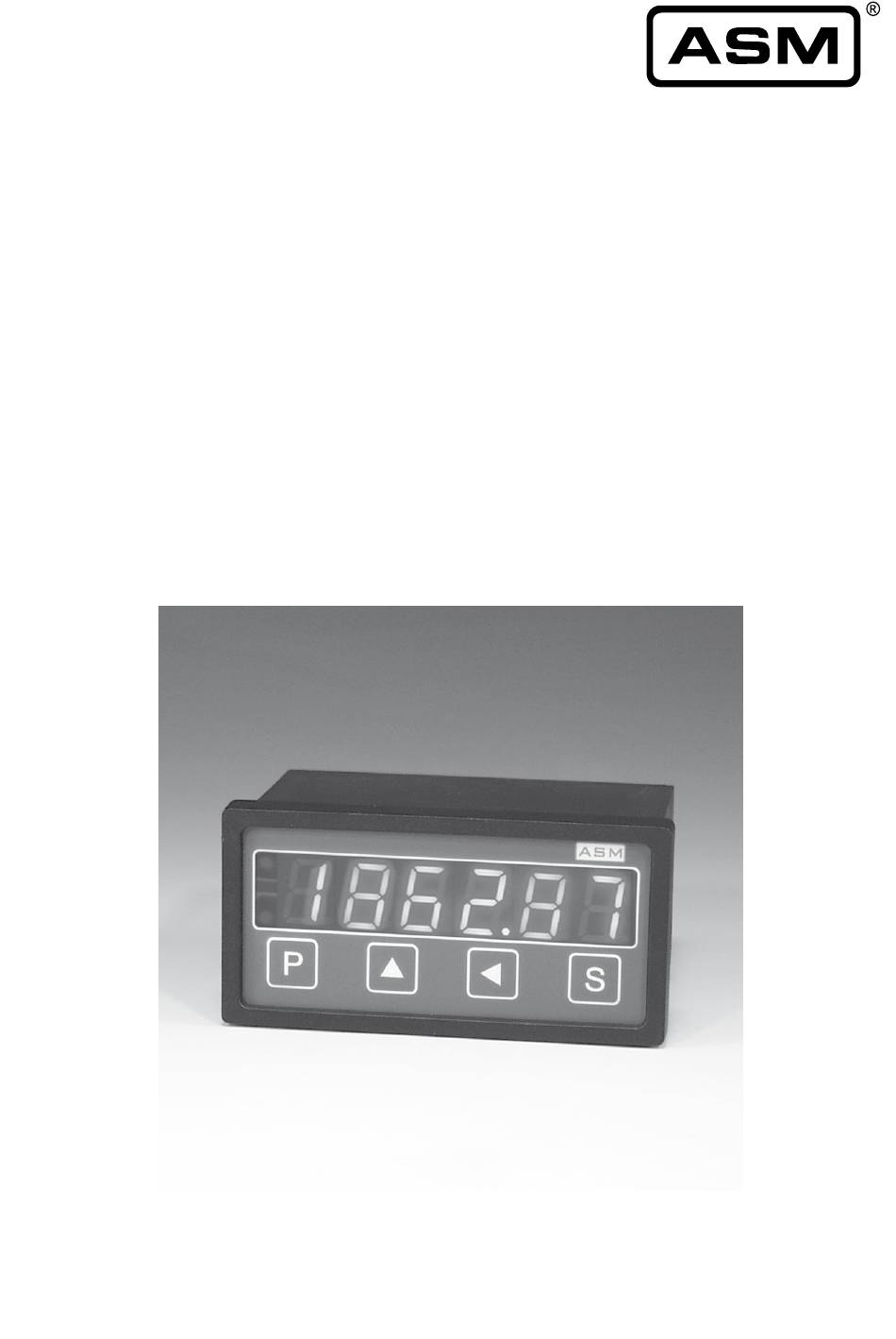

- Seite 1 PRODIS -ADC ® Digitale Prozessanzeige für analoge Positionssensoren Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen!
- Seite 2 -20 ... +85 °C Gewicht 24 V DC: ca. 250 g; 230 V AC: ca. 400 g Schutzart Frontseitig IP60, rückseitig IP40 Luftfeuchte Max. 80 % rel. Feuchte, nicht kondensierend Gerätesicherheit EN 61010-1:2010 EN 61326-1:2006 MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 3 30 mA max. angeschlossen werden. gefahr! Vor dem Anschluss und dem Einschalten der Anzeige ist sicherzustellen, dass die Versorgungsspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Das Gehäuse der Anzeige nicht öffnen. ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 4 Relais und vier NPN-Open-Collector-Schaltern möglich. Mechanische Halteklammern Befestigung An hinterer Kerbe einhängen und das Ende nach unten drücken bis die vordere Kerbe einrastet. Gewindestift mit Klingenschrauben- dreher bis zum Anschlag an der Frontplatte schrauben. MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 5 RS-232: ±8 V, galvanisch getrennt RS-232-Schnittstelle Datenformat 1 Startbit, 8 Datenbits, 1 Stopbit, no parity (Gerät ohne Übertragungsgeschwindigkeit 9600 Baud Schaltfunktion) Signale D-Sub, Kontakt Nr. (Gerät mit Signale Stecker X3, Kontakt Nr. Schaltfunktion) ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 6 4 NPN GND NPN U (+24V) Desktop-Version (optional) Netzschalter RS-232 8 ......1 8 ......1 15 ....... 9 85 ... 250 V AC Belegung von Stecker X1 siehe Tabelle Seite 5. MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 7 PRODIS -ADC ® Bedienungsanleitung Schaltausgänge (Schaltung) ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 8 PRODIS -ADC ® Bedienungsanleitung Maßzeichnung LED1 LED2 PD-XXX-24VDC PD-XXX-230VAC MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 9 LED 1 : Taste zum Steuern der Programmiermenüs : Multifunktionstasten zur Parametereingabe : Multifunktionstaste zum Rücksetzen der Anzeige und zum nichtflüchtigen Speichern von Parametern Hinweis zur Bedienung: bedeutet: Taste halten und drücken ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 10 Steuereingang wird die Anzeige auf den Offsetwert gesetzt, der Dezimalpunkt blinkt. Durch nochmaliges Drücken der Taste xxxx wird die Tarierfunktion wieder ausgeschaltet. Offset-Funktion Die Offset-Funktion erlaubt die Eingabe und Änderung des Offset direkt aus der Grundstellung. MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 11 Strom-Messsignal 4 … 20 mA SIG = I02 Strom-Messsignal 0 … 20 mA Teach-In-Skalierung: t-In = O Teach-In-Skalierung deaktiviert t-In = A Teach-In-Skalierung aktiviert, Teach-In-Vorgang deaktiviert t-In = E Teach-In-Skalierung aktiviert, Teach-In-Vorgang aktiviert ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 12 Hysterese +/- 999.999 Wirkrichtung oEF, SCH Wiederherstellen des 000000 für + Netz ein* Auslieferungszustands Gerät von der Spannungsversorgung trennen, 5 s warten, gleichzeitig drücken und halten. Spannungsversorgung anschließen, Anzeige “000000” erscheint, loslassen. MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 13 Cntr: 2 KEY-LOCK Programmiersperre Cntr: 3 SENDEN Der angezeigte Wert wird über die RS232- Schnittstelle gesendet Cntr: 4 SENDEN-ZYC Der angezeigte Wert wird zyklisch alle 10 ms über die RS232-Schnitt- stelle gesendet ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 14 Vorzeichen: “+” = Leerstelle “ “ Tarierfunktion Ein/Aus An PRODIS senden: “n” ® PRODIS -Funktion: Tarierfunktion ein bzw. aus ® Datenformat 1 Startbit, 8 Datenbits, 1 Stopbit, no Parity Baudrate: Programmierbar Nettoübertragungsrate Maximal ca. 50/s MAN-PD-ADC-D-13 ASM GmbH Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 15 +24 V = 24 V 4 ... 20 mA +24 V 0/4 ... 20 mA = 24 V +5 V +5 V 0,5 ... 4,5 V = 5 V Signal 1+ Signal 2+ ASM GmbH MAN-PD-ADC-D-13 Tel.: 08123/986-0 Fax: 08123/986-500 www.asm-sensor.de...
- Seite 16 Leiter Entwicklung ASM GmbH Automation • Sensorik • Messtechnik Am Bleichbach 18-22 85452 Moosinning Telefon: +49(0)8123 986-0 Telefax: +49(0)8123 986-500 Internet: www.asm-sensor.de www.asmsensors.com E-Mail: info@asm-sensor.de info@asmsensors.com © by ASM GmbH, Moosinning 05.2013 Änderungen vorbehalten, Nachdruck verboten. Schutzvermerk DIN 34 beachten!
