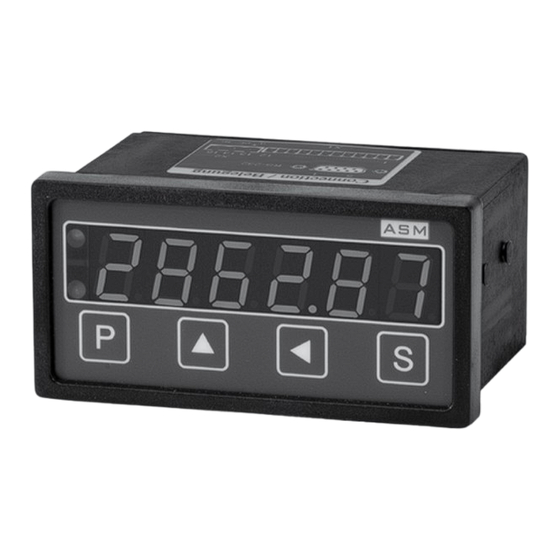

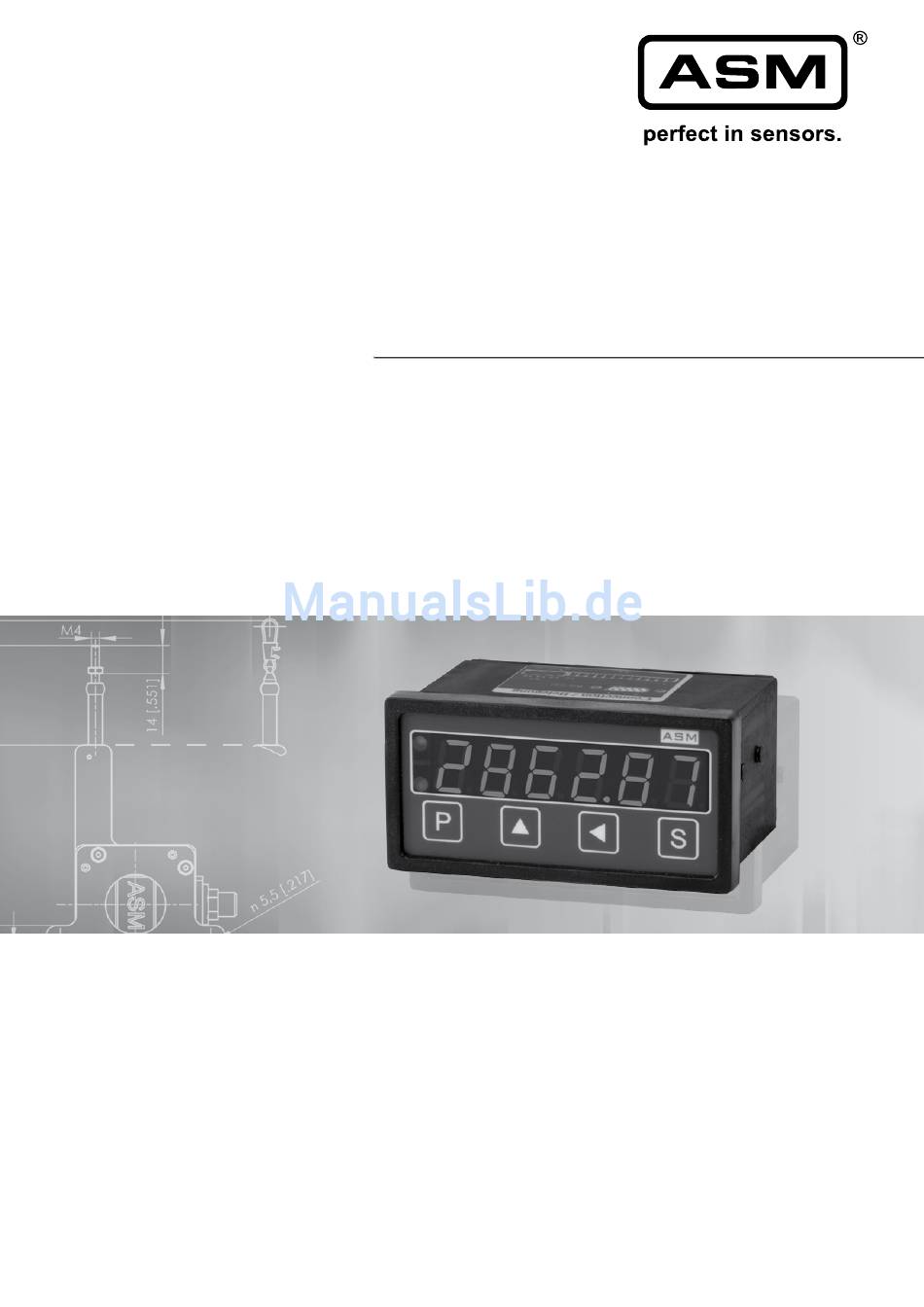

- Seite 1 PRODIS -ADC ® Digitale Prozessanzeige für analoge Weg-, Winkel- und Neigungssensoren Montage- und Bedienungsanleitung Vor Montage und Inbetriebnahme sorgfältig lesen!
-
Seite 2: Inhaltsverzeichnis
-20 ... +85 °C Gewicht 24 V DC: ca. 250 g; 230 V AC: ca. 400 g Schutzart Frontseitig IP60, rückseitig IP40 Luftfeuchte Max. 80 % rel. Feuchte, nicht kondensierend Gerätesicherheit EN 61010-1:2010 EN 61326-1:2013 MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 3: Sicherheits- Und Warnhinweise
Gefahr für Personen WARNUNG Nichtbeachtung kann zu schweren Verletzungen oder Tod führen! Gefahr für Personen VORSICHT Nichtbeachtung kann zu geringfügigen Verletzungen führen! Warnung vor Sachschäden HINWEIS Nichtbeachtung kann zu geringen bis erheblichen Sachschäden führen! ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 4: Beschreibung
Relais und vier NPN-Open-Collector-Schaltern möglich. Mechanische Halteklammern Befestigung An hinterer Kerbe einhängen und das Ende nach unten drücken bis die vordere Kerbe einrastet. Gewindestift mit Klingenschrauben- dreher bis zum Anschlag an der Frontplatte schrauben. MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... - Seite 5 RS-232: ±8 V, galvanisch getrennt RS-232-Schnittstelle Datenformat 1 Startbit, 8 Datenbits, 1 Stopbit, no parity (Gerät ohne Übertragungsgeschwindigkeit 9600 Baud Schaltfunktion) Signale D-Sub, Kontakt Nr. (Gerät mit Signale Stecker X3, Kontakt Nr. Schaltfunktion) ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de...
- Seite 6 4 NPN GND NPN U (+24V) Desktop-Version (optional) Netzschalter RS-232 8 ......1 8 ......1 15 ....... 9 85 ... 250 V AC Belegung von Stecker X1 siehe Tabelle Seite 5. MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de...
-
Seite 7: Schaltausgänge
PRODIS -ADC ® Schaltausgänge Schaltausgänge (Schaltung) ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 8: Maßzeichnung
PRODIS -ADC ® Maßzeichnung Maßzeichnung LED1 LED2 PD-XXX-24VDC PD-XXX-230VAC MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 9: Inbetriebnahme
LED 1 : Taste zum Steuern der Programmiermenüs : Multifunktionstasten zur Parametereingabe : Multifunktionstaste zum Rücksetzen der Anzeige und zum nichtflüchtigen Speichern von Parametern Hinweis zur Bedienung: bedeutet: Taste halten und drücken ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 10: Erläuterung Und Bedienung Der Funktionen
Hysterese +/- 999.999 Wirkrichtung oEF, SCH Wiederherstellen des 000000 für + Netz ein* Auslieferungszustands Gerät von der Spannungsversorgung trennen, 5 s warten, gleichzeitig drücken und halten. Spannungsversorgung anschließen, Anzeige “000000” erscheint, loslassen. MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 11: Erläuterung Und Erläuterung Zu Einzelnen Menüeinstellungen Bedienung Der Messsignal-Auswahl: Funktionen
Beispiel C: Winkelsensor mit einem genutzen Bereich von 90 Grad und Ausgang R1K, Empfindlichkeit: 2,846 mV/V/Grad, gewünschte Anzeige: 0 … 90 Grad. Einstellung: nP = 0,002846 x 90 = 0,25614, Anfangswert: 0, Endwert: 90. ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 12: Erläuterung Und Tarierfunktion Bedienung Der Funktionen
2. Die Anfangsposition einstellen und die Taste betätigen. 3. Die Endposition einstellen und die Taste drücken. 4. Schließlich im Programmiermenü t-In = A einstellen. Damit wird das Ein- lernen abgeschlossen und es bleibt die eingelernte Skalierung aktiviert. MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 13: Steuereingänge 1 Und 2
Vorzeichen: “+” = Leerstelle “ “ Tarierfunktion Ein/Aus An PRODIS senden: “n” ® PRODIS -Funktion: Tarierfunktion ein bzw. aus ® Datenformat 1 Startbit, 8 Datenbits, 1 Stopbit, no Parity Baudrate: Programmierbar Nettoübertragungsrate Maximal ca. 50/s ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 14: Anhang
4 ... 20 mA = 24 V 2-Leiter +24 V 0/4 ... 20 mA = 24 V 3-Leiter +5 V +5 V 0,5 ... 4,5 V = 5 V Signal 1+ Signal 2+ MAN-PD-ADC-D-17 ASM GmbH Tel.: +49 8123 986-0 www.asm-sensor.de... -
Seite 15: Konformitätserklärung
EMV: EMV-Richtlinie: 2014/30/EU Harmonisierte Normen: EN 61326-1:2013 Bemerkung: Für die Option Schaltfunktion -REL2/NPN4 ist die Einhaltung der EMV-Richtlinie in Verbindung mit den angeschlossenen Stromkreisen sicherzustellen. Moosinning, 28.09.2017 p.p. Peter Wirth Leiter Entwicklung ASM GmbH MAN-PD-ADC-D-17 Tel.: +49 8123 986-0 www.asm-sensor.de... - Seite 16 Messtechnik GmbH Am Bleichbach 18 - 24 85452 Moosinning Deutschland Tel. +49 8123 986-0 Fax +49 8123 986-500 info@asm-sensor.de © ASM Automation Sensorik Messtechnik GmbH 2017 - Alle Rechte vorbehalten. 2.1.1 / 10.2017. Änderungen vorbehalten, Nachdruck verboten. Schutzvermerk DIN 34 beachten!
