AXIS P3818-PVE Network Camera
Technische Daten
Tabelle E/A-Anschlüsse
Funktion
Erdung
Gleichstrom
Gleichstromaus-
gang
Konfigurierbar
(Ein- oder
Ausgang)
Beispiel:
1 Erdung Gleichstrom
2
Gleichstromausgang 12 V, max. 50 mA
3
Als überwachter Eingang konfigurierter E/A
4
E/A als Ausgang konfiguriert
Kon- Hinweise
takt
1
2
Darf für die Stromversorgung von Zusatzgeräten verwendet werden.
Hinweis: Dieser Kontakt darf nur für den Stromausgang verwendet
werden.
3–4
Digitaler Eingang oder überwachter Eingang – zum Aktivieren an
Kontakt 1 anschließen, zum Deaktivieren nicht anschließen. Um
überwachten Eingang zu nutzen, Abschlusswiderstände anschließen.
Informationen zum Anschließen der Widerstände finden Sie im

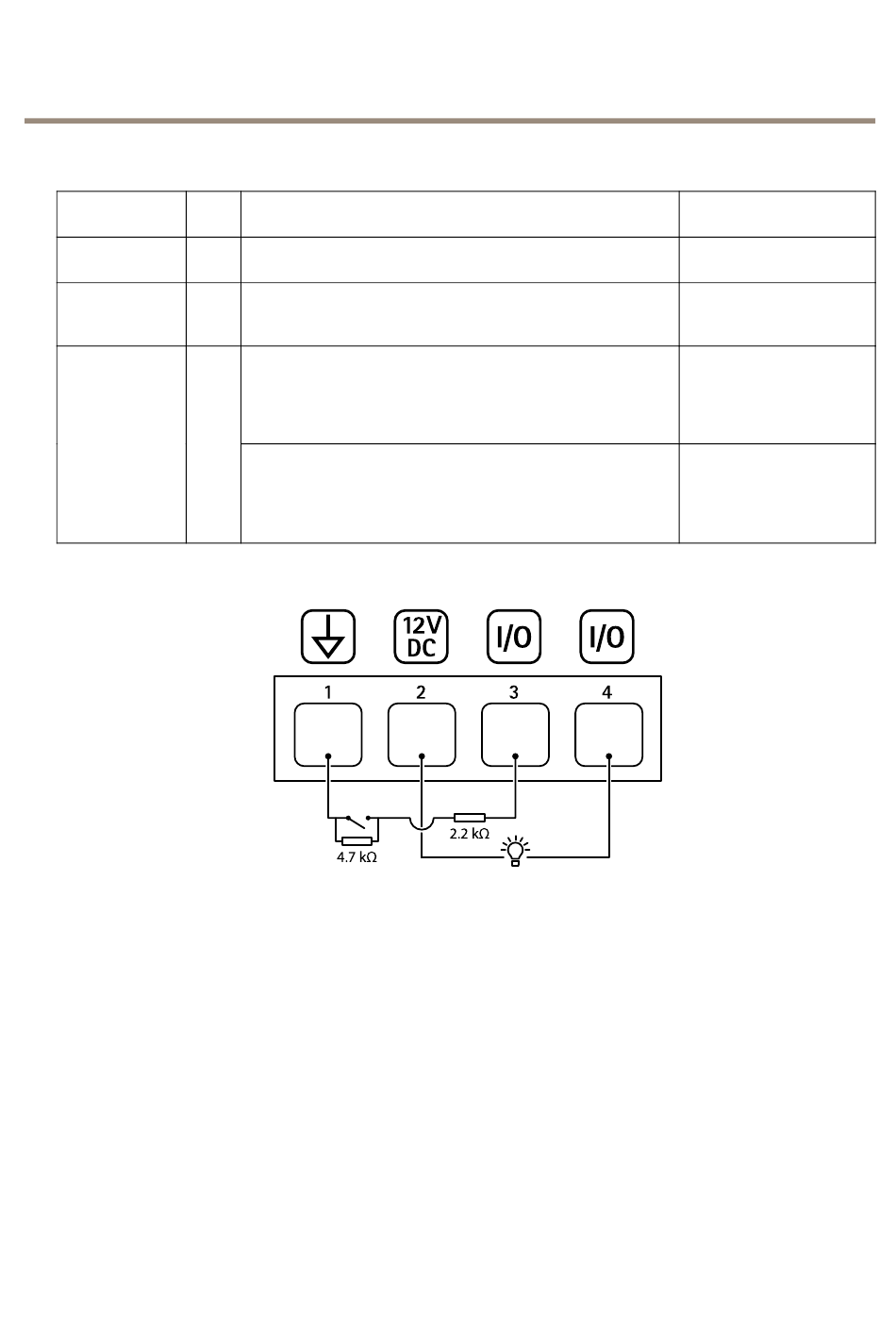

Schaltplan.
Digitaler Ausgang - Interne Verbindung mit Kontakt 1 (Gleichstrom
Erdschluss), wenn aktiviert; unverbunden, wenn deaktiviert. Bei
Verwendung mit einer induktiven Last wie etwa einem Relais muss
zum Schutz vor Spannungssprüngen eine Diode parallel zur Last
geschaltet werden.
66
Technische Daten
0 V Gleichstrom
12 V Gleichstrom
Max. Stromstärke = 50 mA
0 bis max. 28 V Gleichstrom
0 bis max. 28 V DC, Open
Drain, 100 mA
