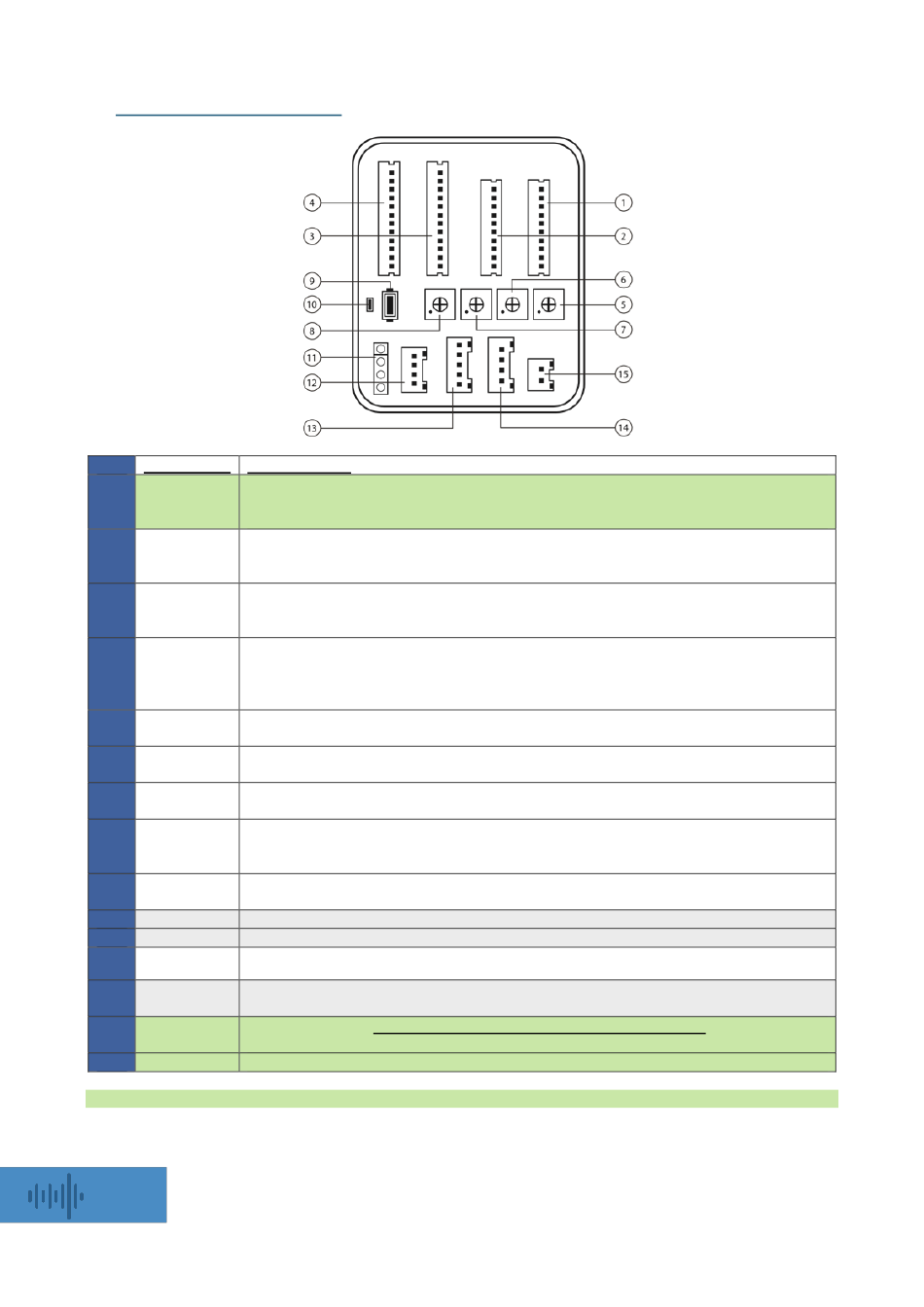

4. Anschlüße der Türstation
Nr.
Beschreibung
Bezeichnung
101-801 Verbindung zur Innenstationen, je nach Modell der Türstation (2-8
801, 701,...
1
Stück), BELL = Etagenruf, GND = gemeinsamer zweiter Kontakt für alle
BELL, GND
Innenstationen
102-802 Verbindung zur Innenstationen, (Nur für Türstation mit doppelreihigen
802, 702,...
2
Klingelfeldern mit 12 oder 16 Klingeln (Nippon 2*6, Nippon-2*8), BELL = Etagenruf,
BELL, GND
GND = gemeinsamer zweiter Kontakt für alle Innenstationen
Bei Verwendung einer 10er Erweiterungsstation: Wenn Sie an die Nippon
1002, 902,...
3
Türstation eine Erweiterungsstation mit 10 zusätzlichen Klingeln angeschlossen
BELL, GND
haben, dann werden hier die 10 zusätzlichen Innenstationen angeschlossen)
Bei Verwendung einer 20er Erweiterungsstation: Wenn Sie an die Nippon
1004,
Türstation eine Erweiterungsstation mit 20 zusätzlichen Klingeln (doppelreihig)
4
904,... BELL,
angeschlossen haben, dann werden hier die 10 zusätzlichen Innenstationen
GND
angeschlossen, Nr. 11-20).
Mikrofon Lautstärke der Türstation (Im Uhrzeigersinn erhöhen, gegen den
5
MIC- VOL
Uhrzeigersinn verringern)
Lautsprecher Lautstärke der Türstation (Im Uhrzeigersinn erhöhen, gegen den
TALK-
6
VOL
Uhrzeigersinn verringern)
Lautstärke des Klingeltons an der Türstation (Im Uhrzeigersinn erhöhen, gegen
RING-
7
VOL
den Uhrzeigersinn verringern)
Stellen Sie die Länge der Entriegelungszeit für den Türöffner auf 1-10 Sekunden
LOCK-
ein (Im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern).
8
TIME
Standardmäßig beträgt die Entriegelungszeit 2 Sekunden bei Auslieferung
Programmier-Taste: Versetzt Türstationen mit integrierten RFID Kartenleser in den
SET
9
MASTER
Programmiermodus um Masterkarten anzulernen oder Rest auszuführen
10
Kontrollleuchte
LED1
11
-
ISP
KEY
12
Anschluss der 10er oder 20er Erweiterungsstation
Extension
Verbindung zu zweiter Türstation im Parallelbetrieb (z.B. Für Gebäude mit zwei
13
RS485
Eingängen. Sieh Schaltbild auf Seite 8)
Türsteuerung: 1. Türöffner, stromlos geschlossen: GND / NC-12V, 2. Türöffner
14
LOCK
stromlos geöffnet: GND / NO-12V), Türöffnungs-Taster: GND / EXIT
15
Spannungsversorgung (15V DC, 2A)
POWER-IN
Die grün markierten Anschlüsse sind die wichtigsten und werden für die Installation zwingend benötigt.
